割りピン

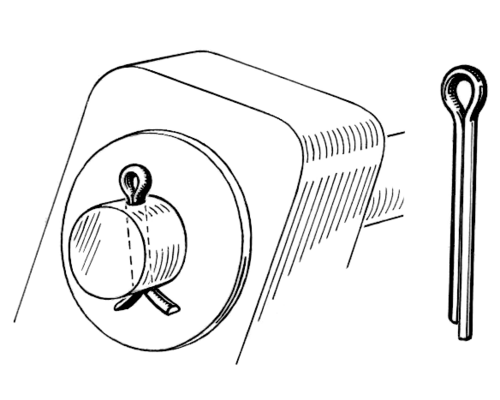

割りピン（米国ではコッターピンまたはコッターキーとも呼ばれる） ^{[ 1 ]}は、ステープルやリベットに似た、取り付け時に曲げられる2本の爪を持つ金属製の留め具です。通常、半円形の断面を持つ太いワイヤーで作られており、割りピンにはさまざまなサイズと種類があります。

イギリス英語における「コッターピン」の定義には、アメリカ英語の「コッター」に相当するものが含まれる場合があります。混乱を避けるため、割りピンを指す場合は「スプリットコッター」という用語が使われることもあります。また、「コッターピン」という用語の別の用法として、自転車のペダルクランクをボトムブラケットの軸に固定するために使用される「クランクコッターピン」があります。これらは実際には「スプリット」されておらず、くさび形をしています。

コッターピンは、1912年にミズーリ州セントルイスのワイヤー製造会社のアイラ・J・ヤングによって発明されました。 ^{[ 2 ]}彼はその年に、この留め具を作る機械に関する2つの特許を出願しました。^{[ 3 ] [ 4 ]}

新しい割りピン（図A参照）は、その長さの大部分で平らな内面が接しているため、分割された円筒のように見えます（図D）。挿入後、ピンの両端を曲げて固定します（図B）。曲げによる疲労のため、取り外した割りピンは廃棄して交換する必要があります。 ^{[ 5 ]}

割りピンは通常、柔らかい金属で作られているため、取り付けや取り外しは簡単ですが、強いせん断力に耐えるために使用することは推奨されません。一般的な材料には、軟鋼、真鍮、青銅、ステンレス鋼、アルミニウムなどがあります。^{[ 6 ]}

種類

最も一般的なタイプの割りピンは、四角いカットの延長された爪ですが、延長された爪は他のすべてのタイプの先端で入手可能です。延長された爪タイプが人気なのは、2つの爪の長さの違いにより分離しやすくなるためです。穴への挿入を容易にするために、長い方の爪は短い方の爪の先端に重なるようにわずかに湾曲しているか、または面取りされています。^{[ 6 ]}

ハンマーロック式割りピンは、ハンマーでヘッドを叩いてピンを固定することで正しく取り付けられます。これにより、短い方の爪が前方に押し出され、ピンが広がります。^{[ 7 ]}

種類には、標準型、隆起型、クリンチ型などがあります。

割りピンは、クレビスピンなどの他のファスナーを固定したり、キャッスルナットを固定したりするためによく使用されます^{[ 9 ]} 。また、まれに、ローテクなせん断ピンとしても使用されます。

割りピンは、リンチピンよりも安価ですが再利用性が低く、スプリングピンよりも強度は劣りますが取り付け/取り外しが容易です。

キャップバッジをそれぞれの帽子に取り付ける際にも、割りピンが時折使用される。

• コッター（ピン）
• 円形割りピン
• ヘアピンクリップ
• 要となる存在
• Rクリップ
• スプリングピン
