シュミットカメラ(シュミット望遠鏡とも呼ばれる)は、収差を抑えつつ広い視野を提供するように設計された反射屈折式天体写真望遠鏡である。この設計は1930年にベルンハルト・シュミットによって考案された。
特筆すべき例としては、サミュエル・オシン望遠鏡(旧パロマー・シュミット望遠鏡)、英国シュミット望遠鏡、ESOシュミット望遠鏡などが挙げられる。これらは1950年から2000年まで、全天写真画像の主要な供給源であったが、その後電子検出器が主流となった。最近の例としては、ケプラー宇宙望遠鏡による系外惑星探査が挙げられる。
関連する設計としては、ライトカメラやルーリー・ホートン望遠鏡などがある。

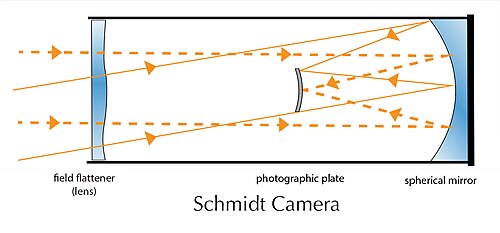

シュミットカメラは、1930年にエストニア系ドイツ人の光学技師ベルンハルト・シュミットによって発明されました。 [ 1 ]その光学部品は、製造が容易な球面主鏡と、主鏡の曲率中心に配置されたシュミット補正板として知られる非球面補正レンズです。フィルムまたはその他の検出器は、カメラ内部の主焦点に配置されます。この設計は、コマ収差と非点収差を抑制しながら、非常に高速な焦点比を実現できることで知られています。[ 2 ]
シュミットカメラは焦点面が非常に強く湾曲しているため、フィルム、プレート、またはその他の検出器もそれに合わせて湾曲させる必要があります。検出器を湾曲させる場合もあれば、保持クリップやボルトを使用したり、真空を適用したりして、平面媒体を機械的に焦点面の形状に合わせる場合もあります。最も単純な形では、フィルムプレートまたは検出器の前に平凸レンズを配置したフィールドフラットナーが使用されることもあります。この設計では補正板が主鏡の曲率中心にあるため、広視野望遠鏡の場合、チューブの長さが非常に長くなる可能性があります。 [ 3 ]また、フィルムホルダーまたは検出器がチューブアセンブリの中間の焦点に取り付けられているため、わずかな光が遮断され、障害物とその支持構造の回折効果により画像のコントラストが低下するという欠点もあります。[ 4 ]

シュミット補正板は、シュミット望遠鏡またはシュミット・カセグレン望遠鏡の設計における球面主鏡によって生じる球面収差を補正する非球面レンズです。これは1931年にベルンハルト・シュミットによって発明されましたが[ 6 ] 、フィンランドの天文学者ユルヨ・ヴァイサラが1924年に独自に発明した可能性もあります(そのため、シュミット・ヴァイサラカメラと呼ばれることもあります) [ 7 ] 。シュミットは当初、広視野写真反射屈折望遠鏡であるシュミットカメラの一部としてこれを導入しました。現在では、球面主鏡を使用する他のいくつかの望遠鏡設計、カメラレンズ、および画像投影システムで使用されています。

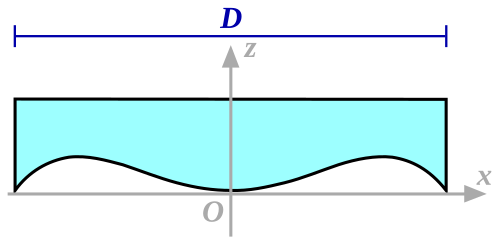

シュミット補正板は、球面主鏡の球面収差と等しく逆向きの球面収差を持つ非球面レンズであるため機能します。純粋なシュミットカメラでは主鏡の曲率中心「 C 」に、シュミット・カセグレン式カメラでは主焦点のすぐ後ろに配置されます。シュミット補正板は中央部と端部が厚くなっています。これにより光路が補正され、主鏡の外側部分から反射された光と内側部分から反射された光が同じ共通焦点「F」に集まります。シュミット補正板は球面収差のみを補正し、システムの焦点距離は変更しません。
シュミット補正板はさまざまな方法で製造できます。最も基本的な方法は「古典的な方法」[ 8 ]と呼ばれ、特殊な形状とサイズの工具を使用して、平らなガラスブランクに非球面形状を研削および研磨して補正板を直接形成します。この方法は、補正板を作成する光学エンジニアに高度なスキルと訓練を必要とします。[ 8 ] [ 9 ]
シュミット自身は、補正板に必要な複雑な形状を作るための、より洗練された第2の方法を考案した。[ 10 ] 両面が完全に研磨された正確な平面を持つ薄いガラスディスクを、重くて頑丈な金属製の皿の上に置いた。ガラスディスクの縁の周りの皿の上面は、使用する特定の種類のガラスの弾性係数に基づいて、正確な角度または面取りで研磨された。ガラス板は皿の研磨された縁に密封された。次に、真空ポンプを使用して、皿の中央にある小さな穴から皿とガラスの間の空気を特定の負圧になるまで排出した。これにより、ガラス板がわずかに反った。露出したガラスの上面は、研磨されて球面になった。[ 8 ]真空を解除すると、板の下面は元の平面に戻り、上面はシュミット補正板に必要な非球面形状になった。シュミットの真空加工法は、今日ではほとんど使用されていない。一定の真空で形状を維持することは難しく、Oリングシールの誤差やプレートの裏側の汚染によって光学誤差が生じる可能性がある。[ 8 ]また、焦点比f/2.5以上の望遠鏡で曲面を生成するほど十分に曲がると、ガラス板が破損する可能性もある。 [ 11 ]さらに、焦点比が速い場合、得られる曲面は十分に正確ではなく、追加の手動補正が必要となる。
3つ目の方法は、1970年にセレストロン社のためにトム・ジョンソンとジョン・オロークによって考案されたもので、[ 8 ] [ 12 ]真空パンの底に正しい曲線形状があらかじめ成形された「マスターブロック」を使用します。露出した上面を研磨して平らにすると、真空が解放された後に正しい形状の補正板ができます。[ 8 ]これにより、正確な真空を適用して形状を保持する必要がなくなり、まったく同じ形状の補正板を大量生産することが可能になります。[ 9 ]
シュミット補正板の製造に伴う技術的な困難さから、ドミトリ・ドミトリエヴィチ・マクストフやアルバート・ボウワーズなどの設計者は、より従来型のメニスカス補正レンズを使用した代替設計を考案した。[ 13 ]

シュミットカメラは広い視野を持つため、広範囲の空域を観測する必要のある研究プログラムにおいて、一般的に観測機器として使用されます。これには、天体観測、彗星や小惑星の探索、新星の観測などが含まれます。
さらに、シュミットカメラやその派生型は、人工地球衛星の追跡によく用いられる。

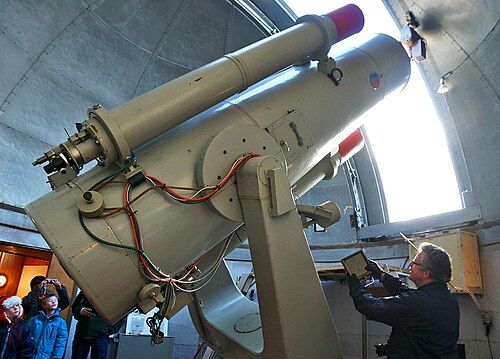

最初の比較的大きなシュミット望遠鏡は、第二次世界大戦の直前にハンブルク天文台とパロマー天文台に建設されました。1945年から1980年の間に、世界中でさらに約8基の大型(1メートル以上)シュミット望遠鏡が建設されました。[ 14 ]
特に有名で実績のあるシュミットカメラの一つに、1948年に完成したパロマー天文台のオシン・シュミット望遠鏡がある。この望遠鏡は、ナショナルジオグラフィック協会とパロマー天文台によるスカイサーベイ(POSS、1958年)、POSS-IIサーベイ、パロマー・ライデン(小惑星)サーベイ、その他多くのプロジェクトで使用された。
ラ・シヤにある1メートルシュミット望遠鏡を持つヨーロッパ南天天文台と、サイディング・スプリング天文台にある1.2メートルシュミット望遠鏡を持つ英国科学研究評議会は、最初のパロマー天文台全天調査を補完する共同全天調査を実施しましたが、南半球に焦点を当てました。この調査中に開発された技術的改良により、第2回パロマー天文台全天調査(POSS II)の開発が促進されました。[ 15 ]
ローウェル天文台の地球近傍天体探査(LONEOS)で使用されている望遠鏡もシュミット式カメラである。カール・シュヴァルツシルト天文台のシュミット式望遠鏡は、世界最大のシュミット式カメラである。
シュミット望遠鏡は、欧州宇宙機関のヒッパルコス衛星(1989~1993年)の中核を成していました。これは、100万個以上の星までの距離を前例のない精度でマッピングしたヒッパルコス調査で使用され、 11等級までの全星の99%が含まれていました。この望遠鏡で使用された球面鏡は非常に正確で、大西洋の大きさに拡大すると、その表面の凹凸は約10cmの高さになります。[ 16 ]
NASAのケプラー宇宙望遠鏡(2009年~2018年)に搭載されたケプラー光度計は、宇宙に打ち上げられたシュミット式カメラの中で最大のものである。
1977年、ヤーキス天文台では、小型シュミット望遠鏡を用いて惑星状星雲NGC 7027の正確な光学的位置を導出し、その天体の写真と電波マップを比較できるようにした。[ 17 ]
1970年代初頭から、セレストロン社は8インチのシュミットカメラを販売し始めた。このカメラは工場出荷時にピント調整済みで、熱膨張率の低い素材で作られていたため、現場でピントを合わせる必要はなかった。初期モデルでは、 フィルムホルダーに1コマしか装填できなかったため、撮影者は35mmフィルムを1コマずつ切り取って現像する必要があった。セレストロン社のシュミットカメラは約300台生産された。
シュミット方式は、テレビ投影システム、特にヘンリー・クロスによるアドベント設計で逆向きに使用され人気を博した。[ 18 ]大型のシュミットプロジェクターは劇場で使用されたが、家庭用やその他の小規模会場向けに8インチ程度の小型システムも製造された。
1930年代、シュミットは、低速(数値的に高いf値)カメラの場合、補正板をミラーの曲率中心にある単純な開口部に置き換えることができると指摘した。このような設計は、視野角5°のパロマー・シュミットの1/8スケールの動作モデルを構築するために使用された。[ 28 ]この構成には「レンズレス・シュミット」というレトロニックネームが付けられている。
ユルヨ・ヴァイサラは当初、ベルンハルト・シュミットの「シュミットカメラ」に似た「天体カメラ」を設計したが、その設計は未発表だった。ヴァイサラは1924年の講義ノートに脚注で「問題のある球面焦点面」と記している。ヴァイサラはシュミットの論文を見るとすぐに、フィルムホルダーの少し前に両凸レンズを配置することで、シュミットの設計における像面平坦化の問題を解決した。この結果生まれたシステムは、シュミット・ヴァイサラカメラ、あるいはヴァイサラカメラとして知られている。
1940年、ハーバード大学のジェームズ・ベイカーは、シュミットカメラの設計を改良し、光を主鏡に向けて反射する凸面副鏡を組み込んだ。写真乾板は主鏡の近くに設置され、空を向くように配置された。この改良型はベイカー・シュミットカメラと呼ばれている。

ベイカーとジョセフ・ナンによるベイカー・ナン設計では、ベイカー・シュミットカメラの補正板を、カメラの焦点に近い小さな三重補正レンズに置き換えた。 シネマスコープ55映画プロセスから派生した55mm幅のフィルムを使用した。[ 29 ] [ 30 ] 12台のf/0.75ベイカー・ナンカメラ(それぞれ3.5トンの重量があり、空中の衛星を追跡できる多軸マウントを含む)が、1958年6月から1970年代半ばまでスミソニアン天体物理観測所で人工衛星の追跡に使用された。 [ 31 ] [ 32 ]
ベーカー・ナン望遠鏡のいくつかは、衛星追跡の役目を終えた後、天文学用途に転用された。[ 33 ]

メルセンヌ・シュミットカメラは、凹面放物面主鏡、凸面球面副鏡、凹面球面三次鏡から構成されます。最初の2つの鏡(メルセンヌ構成)は、従来のシュミットカメラの補正板と同じ機能を果たします。この形式は、1935年にポールによって発明されました。[ 35 ] 後にベイカーによる論文[ 36 ] で、同様の構成ですが焦点面が平面であるポール・ベイカー設計が紹介されました。[ 37 ]
シュミット式望遠鏡の光軸に対して45°の位置に平面の副鏡を追加することで、シュミット・ニュートン式望遠鏡が作られます。
シュミット式望遠鏡の設計に凸面副鏡を追加し、主鏡の穴を通して光を導くことで、シュミット・カセグレン式望遠鏡が作られます。
最後の2つの設計は、コンパクトでシンプルな球面光学系を使用しているため、望遠鏡メーカーに人気がある。
