Mk 153 肩撃ち式多目的突撃兵器( SMAW ) は、滑腔砲の肩撃ち式ロケットランチャーです。[ 7 ]主に携帯型突撃兵器、または「バンカーバスター」として使用されますが、二次的な対装甲能力も備えています。イスラエルのB-300 をベースに開発されたSMAW は、 1984 年にアメリカ軍に導入されました。B-300 と似た外観特性を維持していますが、アメリカで再設計された SMAW には重要な違いがあります。それは、 LAW 80用に開発されたものの進化版である9×51mmスポッティングライフルの統合です。[ 8 ]スポッティングライフルの目的は、目標捕捉を強化し、命中確率を向上させることです。[ 9 ]
SMAWの主な目的は、高爆発性デュアルモード（HEDM）ロケットを使用して、攻撃作戦中に掩蔽壕、建物、軽装甲車両を破壊することです。 [ 10 ] SMAWは、高爆発性対装甲（HEAA）ロケットを使用して装甲車両を攻撃することもできます。HEAAロケットは、戦車サイズの目標に対して最大有効射程が500m （550ヤード）です。イラクでの作戦では、建物や洞窟の入り口を崩壊させるために使用される熱圧ロケットであるSMAW-NE（新型爆発物）ロケットも使用されました。[ 11 ] [ 12 ]
アメリカ海兵隊では、SMAWは通常、突撃兵と戦闘工兵によって運用されていた。各ライフル中隊には、13人の海兵隊員と6丁のSMAWロケットランチャーで構成される突撃分隊があった。分隊長に率いられた分隊は、それぞれ4人の海兵隊員で構成される3つの突撃分隊に分かれていた。各分隊はさらに2人の海兵隊員からなる2つのチームに分かれ、各チームは1丁のSMAWロケットランチャーを装備していた。[ 7 ]
SMAWの量産は1983年に始まり、最初のユニットは1984年2月に納入された。1987年に最初の契約が完了するまでに、米国の製造業者は1,828基のMk 153ランチャーを米海兵隊に供給した。[ 9 ] SMAWはその後、ジャスト・コーズ作戦、湾岸戦争、アフガニスタン戦争、イラク戦争などの紛争で米海兵隊とともに使用された。
パナマ侵攻作戦（1989年）中、米陸軍は掩蔽壕、要塞、その他の要塞化された防御構造物を破壊できる軽量兵器の必要性を認識した。しかし、当時陸軍には適切な兵器がなかった。そのため、砂漠の嵐作戦（1991年）中、陸軍は米海兵隊から125丁のMk 153肩撃ち式多目的突撃兵器（SMAW）を借り受けざるを得なかった。この兵器は効果的ではあったものの、空挺部隊が使用するには重すぎ、長すぎることが明らかになった。しかし、陸軍の標準装備であるM136 AT4も掩蔽壕破壊には不向きであることが判明した。これを受けて、陸軍は1991年9月に多目的個人弾薬（MPIM）計画を開始した。これが最終的に、Mk 153 SMAWと同じHEDMロケット弾を使用する単発使い捨てバージョンのM141 BDMの採用につながった。 [ 13 ]
2000年代初頭、Mk 153 Mod 0 SMAWは、いくつかの欠点を解消するために一連の改良が加えられた。これらの改良には、バブル状の発射管の再スリーブ処理、操作マニュアルと技術マニュアルの書き直し/作成、トリガー機構への環境の侵入を軽減するキット、HEAAロケットを移動装甲目標に対して効果的に使用できるようにするための光学照準器の改良などが含まれる。発射管とスポッティングライフル間の照準のずれの問題を解決する照準ブラケットキットも配備された。[ 14 ]
Mk 153 SMAWは、特にイラク戦争において、市街戦で重要な資産であることが証明されました。イラクでは、第二次ファルージャの戦いで広く使用され、敵が占拠する建物を破壊するのに効果的であることが実証されました。海兵隊は、SMAW新型爆薬（SMAW-NE）熱圧ロケットを使用して、構造物を破壊し、要塞化された陣地を無力化しました。たとえば、1人の海兵隊員が1日に14発のロケットで12棟の建物を破壊したと報告されています。[ 15 ]
SMAWの破壊力は小部隊の火力を大幅に強化し、歩兵が戦車のような大型で機動性の低いシステムに頼ることなく、塹壕に潜む敵と交戦することを可能にした。しかし、SMAW-NE弾はファルージャの特定の壁に必要な貫通力に欠けていた。これを克服するために、海兵隊はまず高爆発性デュアルモード（HEDM）ロケットを使用して穴を開け、次にその開口部からNEロケットを発射して構造物を崩壊させた。[ 12 ]壁の突破に時折困難があったにもかかわらず、この兵器は市街攻撃作戦において不可欠なツールであることが証明された。
2023年、第68猟兵旅団を含むウクライナ軍は、ロシア軍との戦闘作戦および訓練においてMk 153 SMAWを使用した。記録された配備状況は、市街戦および要塞化された陣地への攻撃におけるこの兵器の役割を示している。[ 16 ]
2002年、海兵隊はSMAWシステムの後継機を開発するプログラムを開始し、仮称として「Follow-On To SMAW」と名付けた。[ 17 ]契約はロッキード・マーティンとイスラエル・ミリタリー・インダストリーズ（IMI）に授与され、[ 18 ]その結果、改良型FGM-172 SRAWが誕生した。戦闘作戦では、最終的にはSMAWシステムを置き換えるのではなく、補完するために使用された。
2008年に代替プログラムが再び開始され、SMAW IIと名付けられました。[ 19 ]これは、環境や人員に悪影響を与えることなく密閉された場所から発射できる弾丸と並行して開発されました。その合計重量は13.5キログラム（29.7ポンド）で、発射装置が5.3キログラム（11.7ポンド） 、ロケットが8.2キログラム（18ポンド）です。契約額は最大5170万米ドルでした。[ 19 ]
2012年、レイセオン・ミサイル・システムズはサーペントという名のSMAW IIランチャーを開発し、ナムモ・タリーはサーペント用の新しい弾薬を開発した。サーペントは多くの点で最初のSMAWランチャーに似ており、標準的なSMAWランチャーの照準銃をより高度な射撃管制電子機器に置き換えている。ランチャーの照準装置は、持ち運び用ハンドルも兼ねた独自の保護ケージに収められている。[ 20 ] [ 21 ]
この開発により、旧型のSMAWランチャーから全体の重量が4.5ポンド（2.0kg ）削減されました。Serpentは標準のSMAWと同じ弾薬を発射し、新しい改良型/強化型弾薬にも対応しています。 [ 22 ] [ 23 ] Serpentは結局採用されませんでした。代わりに、米海兵隊は最終的に2020年までにSMAWランチャーを置き換えるためにMk 153 Mod 2を採用しました。[ 24 ]

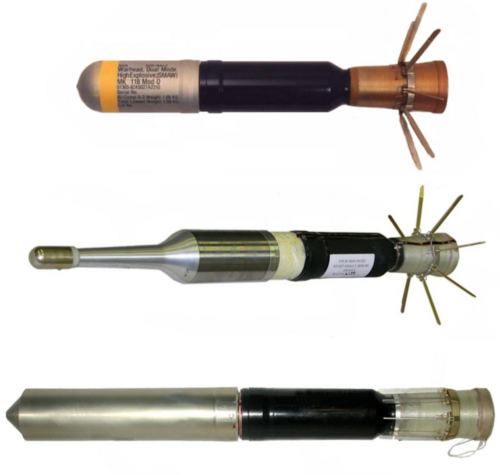

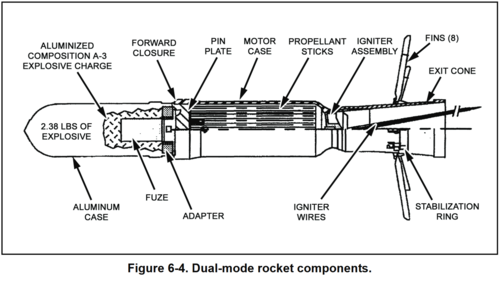

Mk 153 Mod 0 SMAWは、直径83.5 mm (3.29インチ)の発射管から83 mm (3.27インチ)のロケット弾を発射します。このシステムは、Mk 3 Mod 0高性能二重モード (HEDM) ロケット弾、Mk 6 Mod 0高性能対装甲ロケット弾 (HEAA) ロケット弾、Mk 7 Mod 0共通練習用ロケット弾、Mk 80 Mod 0新型爆発物 (NE) ロケット弾など、様々な被覆ロケット弾を発射できます。ロケット弾の被覆は発射機の後部に装填され、発射管は耐久性のあるグラスファイバー・エポキシ複合材でできており、内径はゲルコート仕上げになっています。
発射装置は、発射管、スポッティングライフル、電気機械式発射機構、取り付けブラケット、オープンバトルサイト、およびMk 42 Mod 0昼間用照準器、RCO、AN/PVS-4またはAN/PVS-17C夜間用照準器用の光学マウントで構成されています。赤外線照準レーザーは、設定された距離に基づいて仰角を変更できる光学マウントに取り付けられているため、 AN/PEQ-15またはAN/PEQ-16からの赤外線照準レーザーと暗視装置を組み合わせて、夜間でも照準を合わせることができます。発射機構は機械的にスポッティングライフルを発射し、マグネトーを使用してロケットを発射します。[ 14 ]
スポッティングライフルは発射筒の右側に取り付けられ、雷管の作動によって半自動で動作します。発射されると雷管が後退し、薬室のロックが解除されて使用済みの弾薬が排出されます。取り付けブラケットはスポッティングライフルを発射装置に固定し、スポッティングライフルが発射筒と適切に位置合わせされるように精密な調整を可能にします。
9×51mm Mk 217 Mod 0 観測弾はロケット弾と弾道的に一致しており、射手の初弾命中率を向上させます。観測弾薬は、ロケット弾のキャップにある 6 発装填のマガジンに収納されています。各観測弾は、曳光剤を含む特殊な 9mm 弾頭を備えており、 7.62×51mm NATOケースに圧着され、.22 ホーネットプライマーが使用されています。[ 25 ]

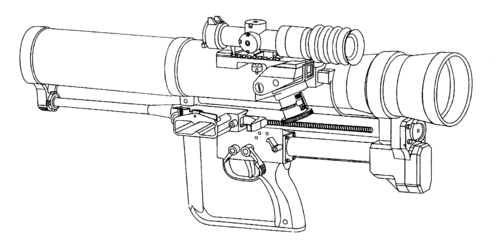

海軍省は1995年10月30日に「肩撃ち式多目的突撃兵器」という名称の設計の特許を出願した。この設計は、発射管の下にスポッティングライフルを再配置したもので、特許は1998年1月27日に正式に付与され公開された。[ 26 ]この特許が正式にMk 153 Mod 1に対応するかどうかは不明だが、この文献[ 25 ]には「Mk 153 Mod 1ランチャー」とラベル付けされた同じ設計の写真が含まれている。
再配置されたスポッティングライフルは、兵器システムのバランスを改善し、スポッティングライフルが右側に取り付けられていた Mod 0 で見られたアクセス性の問題を解決することを目的としていました。この再設計は、兵器の操作を中央に集中させ、射手がスポッティングライフルを独立して再装填する能力を向上させることで、操作を合理化することを目的としていました。信頼性の向上と、メンテナンスを容易にするための部品数の削減、および重量の軽減も実現したとされています。[ 26 ] Mk 153 Mod 1 が実際に採用されたという証拠はありません。
Mk 153 Mod 2 は、9 mm スポッティング システムの代わりに電子モジュラー弾道照準器 (MBS) を備えた強化型です 。MBS システムは、AN/PSQ-23Aレーザー距離計とAN/PAS-13G軽火器熱画像照準器 (LWTS) で構成されています。[ 27 ]目標を攻撃するには、まず射手は熱画像照準器 (AN/PAS-13G) を使用して目標を捕捉します。これにより、さまざまな環境条件下で目標を見ることができます。目標を捕捉したら、射手は前部グリップのボタンを押してレーザー距離計 (AN/PSQ-23A) を起動します。距離計はレーザー パルスを発射して目標までの距離を測定します。この距離データは熱画像照準器に送信され、距離と環境要因に合わせて十字線を調整する変位レティクルを使用して射撃ソリューションを提供します。次に、射手はレティクルを目標に合わせて発射します。[ 28 ] Mod 2 は、MBS を装着した状態で重量が13ポンド (5.9 kg)に軽減されているほか、 [ 29 ]前方グリップのパッドサイズの増加や折りたたみ式バックアップアイアンサイトなどの改良も施されている。[ 30 ] Mk 153 Mod 2 は、2019 年から 2020 年にかけてアメリカ海兵隊全体で完全運用能力 (FOC) に達した。[ 29 ]
すべての無反動ロケットランチャーと同様に、発射時に発生する後方爆風は重大な安全上の懸念事項です。ロケットが発射されると、推進剤がロケットのケーシング内で完全に噴射され、大きな音と強力な後方爆風が発生します。この後方爆風は、武器の後方90m （300フィート） 、60°の円錐状に広がります。30m （98フィート）までは致命的であり、 90m （300フィート）まで極めて危険です。[ 39 ]
補助射手は、兵器システムの運用中に、爆風の後方領域を監視して味方部隊を排除したり、爆風の衝撃を射手チームに跳ね返す可能性のある障害物を射手に知らせたりする役割を担うことが多い。射手は、補助射手から「爆風領域安全」の号令を聞いて初めてロケット弾の発射許可を得る。
右の図は、Mk 153 SMAW の危険区域と注意区域を示しています。爆発や飛散物によって死亡または重傷を負う可能性があるため、危険区域 1 には誰も立ち入ることができません。注意区域 2 にいる人は、ヘルメット、防弾チョッキ、防弾ゴーグル、および聴覚保護具を着用する必要があります。飛散物や過剰な音圧レベル (140 デシベル以上) によって負傷する可能性があるため、注意区域 3 には近づかないようにしてください。[ 11 ]
