 SCR-602: | |
| 原産国 | アメリカ合衆国 |
|---|---|
| 紹介された | 1943 |
| タイプ | 2D空中捜索 |
| 頻度 | 176MHz-202MHz |
| 広報 | 400 Hz |
| パルス幅 | 2マイクロ秒 |
| 回転数 | 5回転 |
| 範囲 | 70マイル（110 km） |
| 方位角 | 0～360° |
| 力 | 100kWピーク |

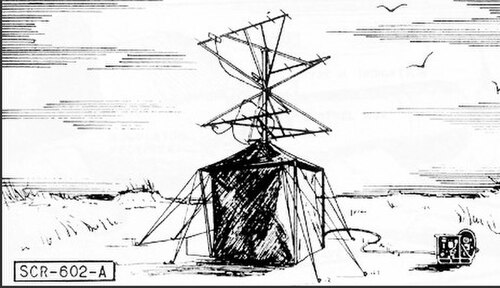

SCR -602 (Set Complete Radio model 602) は、AN/TPS-3としても知られ、第二次世界大戦中に米国とその同盟国が使用した、移動式で軽量な中距離の早期警戒レーダーです。このレーダーはもともと、他のレーダー システムに比べて軽量であることが明確な利点となる、水陸両用強襲や軍事作戦の初期段階で使用するために設計されました。SCR -270やAN/TPS-1などの大型レーダーがオンラインになると、SCR-602 はレーダー カバレッジのギャップを埋めるためにも使用できるようになりました。
SCR-602 の初期バージョンは、航空機搭載型対潜水艦ASV Mk. II レーダーの電子機器とアンテナを応用して開発されたアドホックシステムである英国のAMES タイプ 6に基づいていました。これにより、迅速に移動してセットアップできる小型で堅牢なレーダーが実現しました。これは現場で非常に有用であることが証明され、米国陸軍航空隊から同様のシステムの要請につながりました。602 は当初カナダで製造されましたが、改良版が米国で開発されていました。1944 年までに、これらの新しいバージョンが成熟し、米国と連合国の両方で以前のシステムに取って代わりました。
SCR-602 の多数の派生型が戦時中に製造され、米国、英国、オーストラリアで使用されました。戦後は、これらは一般にAN/TPS-1に置き換えられました。
レーダーの開発
SCR-602の開発は、1942年にアメリカ陸軍航空隊のゴードン・P・サヴィル大佐の要請で始まった。SCR-588とSCR-527の製造と配備が遅れたため、航空隊は急いで地上管制迎撃用の別のレーダーを探していた。この新しいレーダーは、英国のチェーンホームローレーダーを改造したものだった。[1] [2] 通信部隊は、敵の爆撃機に対して100マイル以上の範囲を射程とする、航空機輸送と手持ちの両方が可能な軽量の攻撃用レーダーの開発を依頼された。[3]この要請に先立ち、空軍は英国の軽量警戒（LW）レーダーに依存しており、通信部隊はアイデアを得るためにその研究を行っていた。[4] VT-158をSCR-268 などの既存の様々なセットでテストした後、ジョン・マルケッティ大尉率いるチームはVT-158をSCR-602と名付けた新しいシステムに組み込みました。[5] [4]オリジナルのSCR-602は「タイプ1」の略であるSCR-602-T1として知られ、英国のLWレーダーのほぼ正確なコピーでした。 VT-158の実装に伴い、マルケッティのチームは運河地帯で使用されていた改造されたSCR-268をベースにしたSCR-602-T8（タイプ8）を開発しました。[5] [6]新しく開発されたSCR-602-T8が空輸可能であることを証明するために、通信部隊は1943年2月27日にニューアーク空港からフロリダ州オーランドの試験場までダグラスB-18ボロに最初の実験モデルを乗せて飛行させた。目的地に到着すると、SCR-602-T8は試験のためにセットアップされ、調整された。試験の最後に、技術者はモデルの航続距離が110マイルを超え、量産可能であると判断した。[7] [3]
SCR-602-T8はAN/TPS-3と命名され、すぐにSCR-602モデルの最も成功した派生型となった。[6]焦点に水平偏波ダイポールラジエーターを備えた10フィートのパラボラ反射アンテナと、AスコープとPPIスコープを備えたコンソールで構成されるAN/TPS-3は、海岸堡、孤立地域、占領された空軍基地での早期警戒のために陸軍と海兵隊で広く使用されるようになった。[5] [6] [8]さらに、AN/TPS-3は4人の乗組員によって30分で組み立てられ、放送を開始できるため、展開が容易であった。[9]多くの日本軍の神風特攻隊の攻撃がこのレーダーによって阻止されたと報告されている。[5] 1944年までに、SCR-602-T8はゼニスラジオ社によって900台製造され、付随するVT-158はサンフランシスコ近郊の高周波送信管メーカーであるアイテル・マッカロー社によって製造されました。[5] [10]しかし、戦争中に製造されたVT-158の正確な数は不明です。[7]
技術的な説明
このレーダーはBC-800-B IFF受信機/トランスポンダーを採用した。[11]
運用履歴
SCR-602 は、1942 年 11 月の北アフリカ侵攻時に米軍が利用できるように開発されました。
参照
引用
- ^ “AN/TPS-3”. www.radartutorial.eu . 2020年8月7日閲覧。
- ^ ウェント＆オーキストン 2018、66頁。
- ^ ab Zahl, Harold; Marchetti, John (1946年1月). 「レーダー」(PDF) .エレクトロニクス. 2020年2月12日閲覧。
- ^ ab トンプソン、ジョージ; ハリス、ディキシー; オークス、ポーリン; テレット、デュラニー (1966)。「信号装置: レーダー (1942 年 6 月 - 10 月)」。第二次世界大戦における米国陸軍: 技術サービス。第 2 巻。信号部隊: テスト。米国陸軍。
- ^ abcde Watson, Raymond; Lange, Robie (2012年2月16日). 国定歴史建造物指定候補: キャンプ・エバンス(PDF) (報告書). 国立公園局. 1024-0018.
- ^ abc "AN/TPS-3".レーダーチュートリアル. Christian Wolff . 2020年2月12日閲覧。
- ^ ab Orr, William (1964年3月). 「戦争を変えた秘密の管」(PDF) .ポピュラーエレクトロニクス. pp. 57–59, 103–105 . 2020年2月12日閲覧。
- ^ 「コンポーネントとアクセサリ」。無線機 AN/TPS-3 の技術操作マニュアル。米国陸軍省。1944 年。
- ^ウェンディ・レジャン、ライリー・クリッシー、ジオブロ・ メリッサ編 (2009)。ニュージャージー州フォートモンマスの陸軍通信・電子機器の歴史、1917-2007年。陸軍省。pp. 14–16。ISBN 978-0160813597。
- ^ ブラウン、ルイス（1999年）。技術的および軍事的要請：第二次世界大戦のレーダー史。CRCプレス。p.262。ISBN 9781420050660。
- ^ 「VK2DYMのラジオとレーダー情報」 。 2020年8月7日閲覧。
