AN/TPS-1

AN/TPS-1

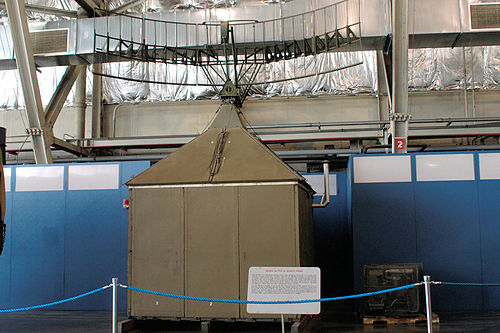

アメリカ空軍国立博物館の AN/TPS-1B
原産国	アメリカ合衆国
紹介された	1944
タイプ	ポータブル長距離捜索レーダー
頻度	Lバンド、1220～1350MHz
広報	4 マイクロ秒
ビーム幅	3.7°（水平）
範囲	28、80、または200マイル（45、129、または322 km）
方位角	360度
精度	+/- 1 マイル + 3% の範囲。
その他の名前	エイムズタイプ61

AN /TPS-1 レーダーは、第二次世界大戦中にベル研究所とMIT 放射線研究所によって開発された早期警戒および戦術管制レーダーです。当初は米国陸軍によって使用され、後に米国空軍防空軍司令部やヨーロッパの多くの軍隊によって使用されました。戦後は、ウェスタン・エレクトリック、ウェスティングハウス・エレクトリック、ベンディックス・コーポレーション、およびヨーロッパの数社のメーカーを含む複数のベンダーによって、さまざまなバリエーションが製造されました。英国空軍ではAMES タイプ 61として知られていました。

TPS-1 は、軽量のポータブル捜索レーダーで、オフ アクシス フィードを備えた「オレンジ ピール」デザインの縮小パラボラ アンテナを使用し、 L バンドで1220 ～ 1280 MHz で送信します。最初のバージョンは 10 個のパッケージに分解して現場で組み立てられるように設計されていましたが、長年にわたって大型トラックやスクール バスのフレームにまで適応する改造が数多く行われました。レーダーは 2 人の乗員で操作できます。1B モデルは、120 海里の距離で 10,000 フィートの爆撃機を検出できます。バージョン B から G は主にアンテナ パターンが異なり、垂直範囲が広くなっていますが、電気的には同一です。

TPS-1は戦時中、太平洋の多くの海岸堡の防衛に使用され、硫黄島と沖縄への侵攻後に運用された最初のポータブルレーダーユニットの1つでした。これらのユニットは戦後かなり使用され、1948年からは一時的なラッシュアップレーダーネットワークで使用されました。AN/TPS-1Dは、ナイキミサイルシステムで使用されたAN/GSS-1電子捜索中央システムの主要コンポーネントでした。^[1]

•
  1950 年 12 月、韓国のヨンポ飛行場にあるMGCIS-1レーダー施設。写真の左端に TPS-1B があります。

• 目標位置特定レーダー TPS-1E
• 米国の軍事電子機器のリスト

ウィキメディア・コモンズには、 AN/TPS-1に関連するメディアがあります。

 この記事には空軍歴史研究局の パブリックドメイン資料が組み込まれています。
