パンチ（工具）

ポンチは、硬い表面にへこみを入れたり穴を開けたりするのに使われる道具です。ポンチは通常、一端に細い先端があり、もう一端に広くて平らな「バット」がある硬い金属棒でできています。使用時には、細い方の端を対象の表面に向けて、広い方の端をハンマーまたは木槌で叩きます。これにより、打撃の鈍い力が棒の本体を通して伝わり、狭い領域に鋭く集中します。通常、木工職人は、ボールペン ハンマーを使ってポンチを叩きます。

パンチは、釘やダボなどの留め具を打ち込んだり、穴を開けたり、工作物に先端のくぼみや跡をつけたりするために使用されます。装飾パンチは、模様や画像を作成するためにも使用できます。^[要出典]

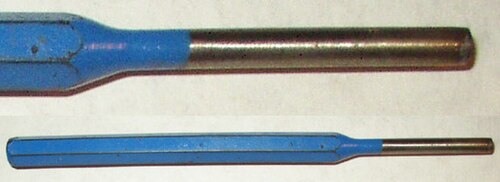

金属ピンや類似のコネクタは、ピンパンチを使用して穴に差し込んだり、穴から取り出したりします。

取り外す場合は、まずスターターパンチを使用してピンを緩め、次にピンパンチを使用して仕上げます。

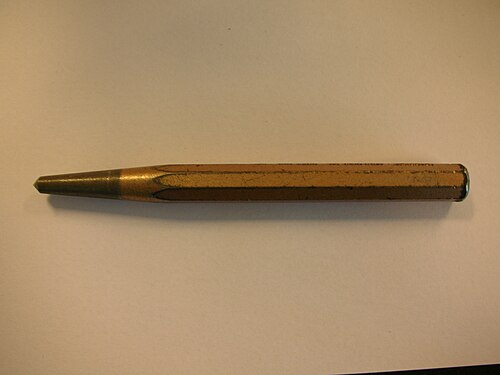

センターパンチは、ポイントの中心をマークするために使用されます。通常、穴をあけるときに穴の中心をマークするために使用されます。ドリルは、くぼみから始めないと「さまよう」傾向があります。センター パンチは、ドリルの先端を「ガイド」するのに十分な大きさのくぼみを形成します。センター パンチの先端の角度は 60 度から 90 度です。^[1]ドリル ビットがセンター パンチによって作成されたくぼみよりも広い、より大きな穴をあける場合は、通常、パイロット穴の掘削が必要です。

自動センターパンチはハンマーを必要とせずに作動します。

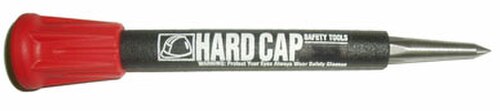

プリックパンチはセンターパンチに似ていますが、マーキングに使用されます。より鋭角な先端部を備え、より狭く深いくぼみを作ります。このくぼみは、センターパンチで拡大して穴あけすることができます。プリックパンチの先端は60度です（角度は、使用しているプリックパンチの種類によって異なります）。^[1]ドットパンチとも呼ばれます。

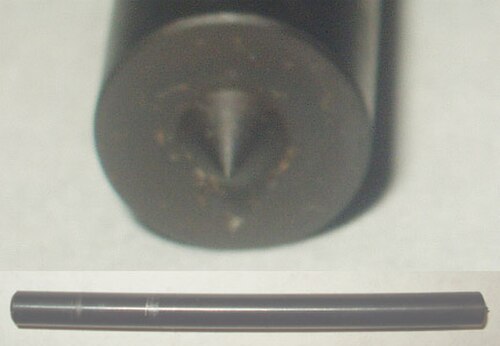

トランスファーパンチは、特定の外径を持つパンチ (通常はインデックス セット) で、テーパーが付いておらず、パンチの全長 (先端を除く) に渡って伸びています。既存の穴の公差にしっかりと合わせるために使用され、打ったときにその穴の中心を別の表面に正確に転写します。たとえば、部品の穴パターンを複製したり、ドリルで穴を開けてタップを立ててねじ穴の位置を正確に設定して物体を表面にボルトで固定したりするため に使用できます。

ドリフト「パンチ」という名前は誤解を招くもので、従来の意味でのパンチとしては使用されません。ドリフト パンチ、ドリフト ピン、またはラインアップ パンチは、ファスナーを挿入する前にボルトまたはリベットの穴の位置を合わせる補助として使用されます。ドリフト パンチはテーパー ロッドとして構成され、ハンマーはテーパーの大きい方の端に作用します。ドリフト パンチの長い方の端を 2 つの別々のコンポーネントの半分位置が揃ったボルト穴に挿入し、穴に打ち込みます。打ち込むと、テーパーによって 2 つのコンポーネントの位置が揃い、ファスナーを簡単に挿入できるようになります。ほとんどのパンチとは異なり、ドリフト ピンの先端または端に力を加えることはありません (また、決して加えるべきではありません)。

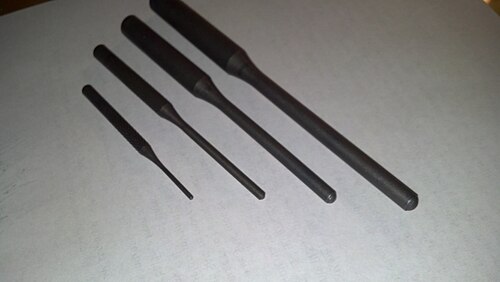

ロールピンパンチは、ロールピンを駆動するために使用されます。標準のピンパンチは、ロールピンには決して使用しないでください。ロールピンは中空で壁が薄い構造のため、標準のピンパンチを使用すると、ピンの端が潰れたり、傷ついたり、変形したり、ロールピンの中空コアに打ち込まれて詰まったりすることがよくあります。ロールピンパンチを選択するときは、ピンの圧縮直径以下のものを選択してください。ピンよりも大きいパンチを使用すると、ピンが固定されている周囲の金属が損傷する可能性があります。また、ピンの圧縮直径よりも小さいロールピンパンチも使用しないでください。このような事態が発生すると、パンチがロールピンの中空中心を貫通する可能性があります。

ロールピンパンチは、ピンの先端の中央に小さな突起が付いており、ロールピンの円周を支えるように設計されています。ロールピンパンチの先端は平らではないので、通常のソリッドピンには使用しないでください。ロールピンパンチをソリッドピンに使用すると、ピンに傷や跡が残ります。

ロールピンパンチの先端が破損または変形している場合は廃棄してください。ロールピンパンチの先端を再研磨して中央の突起部を適切な形状にすることは事実上不可能です。

ロールピンパンチを使用する場合は、ロールピンパンチのシャンクの軸がロールピンの軸と一直線になっていることを確認してください。ロールピンパンチを片側に傾けないでください。ロールピンパンチを叩くときは、ヘッドの上部を直接叩いてください。ロールピンパンチのヘッドを斜めに叩くと、シャンクが曲がってしまう場合があります。

文字スタンプまたは数字スタンプとしても知られる文字パンチは、文字または数字の刻印をワークピースにエンボス加工するために使用されます。最も一般的なのは反転画像で、これにより、ポジ画像として作成されたかどうかに関係なく、結果をすぐに読み取ることができます。これは、金型または鋳型の作成に不可欠であり、金型はネガ画像であるため、完成品が読み取り可能であることを保証します。

プラチナ、金、銀などの貴金属の含有量を証明するために、金属、製造者、製造日（日付文字とも呼ばれる）、都市（または郡）、純度、または分析所の刻印を打つために使用される特別に作られたスタンプ。

これらのパンチは、錠剤プレス機の一部です。ほとんどのパンチとは異なり、錠剤プレス機のパンチは、目的の錠剤の形状に合わせて凹面になっています。その間の粉末を圧縮するために、下部パンチと上部パンチがあります。
