スプリングピン

スプリング ピン(テンションピンまたはロール ピンとも呼ばれる) は、機械の 2 つ以上の部品の位置を互いに固定する機械的ファスナーです。スプリング ピンの本体の直径は、取り付ける穴の直径よりも大きく、片側または両側に面取りが施されているため、ピンを穴に差し込みやすくなります。ピンのスプリング作用により、ピンは穴の直径に合わせて圧縮されます。ピンが穴の壁に対して加える力によって、ピンは穴の中に保持されるため、スプリング ピンは自己保持ファスナーと見なされます。

スプリングピンは、滑り軸受のジャーナルとしてシャフトを保持したり、シャフトを別のシャフトに固定するための一種のキーとして使用したり、対称的な穴の位置を介して嵌合部品の平面を正確に固定したりするために使用できます。

スプリングピンには、スロットスプリングピンとコイルスプリングピンの2種類があります。^[1]

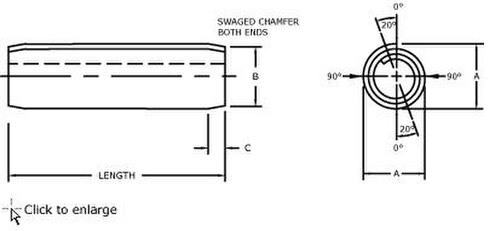

コイルスプリングピンは、スパイラルピンとも呼ばれ、金属ストリップを2の螺旋断面にロール成形して製造される自己保持型のエンジニアリングファスナーです。+1 ⁄ 4コイル。コイル スプリング ピンは、推奨される穴の直径よりも大きい本体直径を持ち、両端が面取りされているため、ピンを穴に差し込みやすくなります。ピンのスプリング作用により、穴の直径に合わせて圧縮されます。

コイルスプリングピンを取り付けると、圧縮は外縁から始まり、コイルを通って中心に向かって移動します。コイルピンは、ピンに負荷がかかっても挿入後も曲がり続けるため、動的用途での疲労に対抗する優れた性能を発揮します。^[2]コイルスプリングピンは、1948年頃にハーマン・コールによって発明されました。^[3]

コイルピンは、標準 (ISO 8750)、重荷重 (ISO 8748)、軽荷重 (ISO 8751) の 3 種類の用途で市販されており、さまざまな強度、柔軟性、直径の組み合わせが可能で、さまざまな嵌合ホスト材料や性能要件に適合します。コイルスプリングピンの一般的な材料には、高炭素鋼、ステンレス鋼、合金 6150 などがあります。

コイルピンは、化粧品ケース、自動車のドアハンドルやロック、ラッチのヒンジピンとして幅広く使用されています。また、ピボットや車軸、位置合わせや停止、ギアやシャフトなどの複数のコンポーネントを固定するためのもの、さらには PC からマザーボードを取り外すためのエジェクタピンとしても使用されています。自動車業界や電気業界では、ステアリングボックスやコラム、ポンプ、電動モーター、回路ブレーカーなどの製品にコイルピンが使用されています。

• スロット付きスプリングピン: ISO 8752
• 標準義務: UNE–EN-ISO 8750、NASM10971、NASM51923、NAS1407、ASME B18.8.2、ASME B18.8.3M
• ヘビーデューティ: UNE–EN-ISO 8748、NASM10971、NASM39086、NAS561、ASME B18.8.2、ASME B18.8.3M
• 軽負荷: UNE–EN-ISO 8751、NASM10971、NASM51987、NAS1407、ASME B18.8.2、ASME B18.8.3M
• 標準デューティのコイルスプリングピンは、柔軟性と強度のバランスが最適であり、ほとんどの用途に推奨されます。
• 耐久性の高いコイルスプリングピンは、通常、高せん断強度の用途や硬化したホスト材料に使用されます。
• 軽量ピンは、従来のプレスフィットソリッドピンを使用するとホストが拡大したり破損したりするリスクが高い、軟質金属やプラスチックの穴があるアプリケーションで使用されます。

•
  アルミ鋳物の位置合わせピンとしてのコイルスプリングピン
•
  コイルスプリングピンはリフトレバーをバルブロッドに対して固定します。

スロット付きスプリングピンは、挿入時にピンがある程度柔軟になるようにスロットが設けられた材料のストリップから巻かれた円筒形のピンです。スロット付きスプリングピンは、ロールピン、セロックピン、または「C」ピンとも呼ばれます。また、バーミンガム地域では「スピリル」と発音されるスパイロールピンと呼ばれることもあります。

• サークリップ – 留め具または保持リングの種類
• 割りピン – 取り付け時に曲げられる2本の歯を持つ金属留め具

• パームリー、ロバート、締結と接合の標準ハンドブック。第 1 版。第 2 章。McGraw-Hill (ニューヨーク)。1977 年。ISBN  0-07-048511-9
