ネイルガン

ネイルガン、ネイルガン、またはネイラーは、木材やその他の材料に釘を打ち込むために使用されるハンマーの一種です。通常、圧縮空気(空気圧)、電磁気、ブタンやプロパンなどの可燃性ガス、または火薬作動工具の場合は少量の爆薬によって駆動されます。ネイルガンは、建設業者の間で好まれるツールとして、さまざまな点でハンマーに取って代わりました。

釘打ち機は、ハワード・ヒューズのヒューズH-4ハーキュリーズ（スプルース・グースとして知られる）の作業のために、土木技術者のモリス・ピヌースによって設計された。木製の胴体は釘で打ち付けられ、接着され、その後釘が取り除かれた。^{[1] [2]}

最初の釘打ち機は空気圧を使用し、住宅の床下地や床下地の施工を迅速化するために 1950 年に市場に導入されました。最初の釘打ち機では、作業者は立ったまま使用し、1 分間に 40 ～ 60 本の釘を打ち付けることができました。釘打ち能力は 400 ～ 600 本でした。^[3]

釘打ち機は、釘打ち機の設計に応じて、長いクリップ（ホッチキスの棒に似ている）に取り付けられた留め具、または紙やプラスチックのキャリアにまとめられた留め具を使用します。一部のフルヘッド釘打ち機、特にパレット製造や屋根ふきに使用されるものは、長いプラスチックまたはワイヤでまとめられたコイルを使用します。一部のストリップ釘打ち機は、釘をより近づけることができるようにクリップされたヘッドを使用しており、これにより再装填の頻度を減らすことができます。クリップヘッド釘は、州または地域の建築基準法で禁止されている場合があります。フルラウンドヘッド釘とリングシャンク釘は、引き抜きに対する抵抗が大きくなります。釘打ち機は、留め具がワイヤまたはプラスチックでまとめられた「コイル」タイプで、ドラムマガジン付きの釘打ち機で使用される場合もあります。利点は、1回の装填でより多くの留め具を装填できることですが、余分な重量が犠牲になります。鋼鉄またはコンクリートに使用するように設計された工業用釘打ち機は、爆薬キャップの自動装填アクションを備えている場合がありますが、ほとんどの場合、釘を手動で装填する必要があります。釘打ち機は、打ち込める釘の長さやゲージ（太さ）が異なります。

最も小さいサイズの留め具は通常 23 ゲージ (直径 0.025 インチまたは 0.64 ミリメートル) で、一般に「ピン ネイラー」と呼ばれ、通常は最小限のヘッドしかありません。これらは、ビーディング、モールディングなどから家具、中型の 7 ～ 8 インチ (18 ～ 20 cm) のベースボード、クラウン モールディング、ケーシングまで、あらゆるものの取り付けに使用されます。長さは通常3 ⁄ 8～1インチの範囲です。+1 ⁄ 4インチ (10 ～ 32 mm) ですが、産業用ツール製造業者の中には、最大 2 インチ (51 mm) まで供給しているところもあります。23 ゲージのマイクロピンは、ブラッドネイルよりも穴がはるかに小さいため、穴を埋めるのに通常かかる時間が短縮され、完成品の見た目がはるかに良くなるため、急速に普及しつつあります。

次のサイズは 18 ゲージ (直径 1.02 mm) の固定具で、よく「ブラッド」と呼ばれます。これらの留め具はモールディングの固定にも使用されますが、より小さな 22 ～ 24 ゲージの留め具と同じように使用できます。強度が高いため、多少の穴の埋め戻しが許容される堅木張りのトリム木工に使用されます。ほとんどの 18 ゲージのブラッドにはヘッドが付いていますが、ヘッドのない留め具を提供しているメーカーもあります。長さは5 ⁄ 8～ 2 インチ (16 ～ 51 mm) です。

次のサイズは16ゲージと15ゲージ（直径1.63mmと1.83mm）です。これらは一般に「仕上げ釘」と呼ばれます。長さは5 ⁄ 8インチから2インチまであります。+1 ⁄ 2インチ (16 および 64 mm) で、穴を埋めて後で塗装する 多くの軟材および MDF トリム作業 (幅木、アーキトレーブなど) の一般的な固定に使用されます。

従来の連結留め具の最大サイズは、フレーム、フェンス、その他の構造および外装工事で使用されるクリップヘッド釘とフルヘッド釘です。これらの釘のシャンク径は通常0.11～0.13インチ（2.8～3.3 mm）ですが、一部のメーカーはより小さい直径の釘も提供しています。一般的な長さは2～3インチです。+1 ⁄ 3 インチ (51 ～ 85 mm)。シャンクのスタイルには、プレーン、リング アニュラー、ツイストなどがあり、特定の用途に必要な引き抜き抵抗、耐腐食性などに応じて、プレーン スチール、亜鉛メッキ スチール、シェラダイズドスチール、ステンレス鋼など、さまざまな材料と仕上げが用意されています。これらのサイズの留め具は、用途に応じて、スティック コレート フォーム (通常、フル ヘッドの場合は 20° ～ 21°、クリップ ヘッドの場合は 28° ～ 34°) またはコイル フォーム (パレット/屋根用釘打機で使用) で利用できます。フル ヘッド釘はクリップ ヘッド釘よりも引き抜き抵抗が大きく^[要出典]、多くのハリケーン地域で構造フレームのコードで義務付けられています。

建設現場でよく見られる別のタイプの留め具は、ストラップ留め具で、大頭のクラウト釘にほぼ類似しています。これらは、ストラップ ショット ネイラー (またはポジティブ プレースメント ネイラーUK ^{[疑わしい–議論]} )と組み合わせて使用​​され、梁受け、コーナー プレート、補強ストラップなどの金属加工品を木造構造物に固定します。留め具の先端が覆われていないため、釘打ち機を発射する前に正確に配置できるという点で、従来のネイラーとは異なります。

最大6インチの釘を打ち込むことができる他の専門釘打ち機も利用可能+長さ1 ⁄ 4インチ（16 cm）、木材を鋼材などに固定します。

パームネイラーは、片手のひらに収まる小型軽量の工具で、通常は空気圧式です。狭い場所での作業に便利で、短い釘も長い釘も打ち込むことができます。1 回の打撃ではなく、ハンマーの繰り返し打撃 (1 秒あたり約 40 回の打撃) によって留め具が打ち込まれます。

米国疾病予防管理センター（CDC）によると、米国では毎年約42,000人が釘打ち機による怪我で救急外来を受診している。その怪我の40%は消費者が起こしたものである。釘打ち機による怪我は1991年から2005年の間に3倍に増加した。足と手の怪我は最も多い。米国消費者製品安全委員会は、釘打ち機による怪我の治療には、救急医療、リハビリテーション、労災補償で全国的に少なくとも年間3億3,800万ドルかかると推定している。^[4]釘打ち機を販売する担当者は、釘打ち機の使用に伴う危険性や怪我を防ぐ安全機能についてほとんど知らないことが多い。^[5]

指、手、足の傷害は最も一般的な3つの傷害のうちの1つですが、腕や脚、内臓など他の身体部位に傷害が起こることもあります。^[6]これらの傷害の中には深刻なものもあり、死亡に至るものもあります。^[7]

あらゆる種類の釘打ち機は危険を伴う可能性があるため、その使用には通常、銃器と同様の安全対策が推奨されます。安全のため、釘打ち機は銃口を標的に接触させて使用するように設計されています。目的に合わせて特別に改造しない限り、釘打ち機は発射武器としては効果的ではありません。

最も一般的な発射機構はデュアルアクションコンタクトトリップトリガーで、釘を発射するには手動トリガーとノーズコンタクトの両方を押す必要があります。より安全なシーケンシャルトリップトリガーでは、トリガーと同時に押すのではなく、ノーズコンタクトを手動トリガーの前に押す必要があります。CDCによると、シーケンシャルトリップトリガーを使用することで、接触トリップツールによる負傷の約65％から69％を防ぐことができます。^[8]

釘打ち機から釘が発射されると反動が伴う。接触トリガーでは、反動後に釘の先端が木材の表面やすでに打ち込まれた釘に当たると、意図しない釘が発射される可能性がある。タッチチップ（接触）トリガーの釘打ち機は、この二重発射の影響を受けやすい。消費者製品安全委員会（CPSC）の2002年の技術レポートによると、反動と2本目の釘の発射は、トリガーを放す前に起こる。接触トリガーの工具を使用する人の急性傷害率は2倍高い。^[9]

2011年9月、労働安全衛生局（OSHA）と国立労働安全衛生研究所（NIOSH）は、連続トリガー付きの工具の使用、使用前のトレーニング、目の保護具などの適切な保護具の使用など、怪我を防ぐための実用的な手順を詳述したネイルガンの安全ガイドを発行しました。^[10] 2013年6月、NIOSHはネイルガンの危険性と適切な使用方法に関する情報を提供する指導漫画を発表しました。^[11]

釘打ち機を最も頻繁に使用する枠大工の間での釘打ち機事故を減らすことを目的とした研究が進行中である。^[12]

最も一般的なタイプの釘打ち機で、圧縮空気を使用して留め具を駆動します。したがって、コンプレッサーと、コンプレッサーを動作させるための電源 (直流または現場の発電機) の両方に依存しており、扱いにくい高圧空気ホース (寒い天候では非常に硬くなり、いつでも巻き上げられたという厄介な「記憶」を保持する場合があります) によって使用が妨げられます。

空気圧ネイルガンは、コンプレッサーのサイズと反発率によって、連続して打ち込める留め具の数も制限されます。

歴史的に、空気圧式エアガンには毎日（少なくとも）オイルを注ぐ必要がありましたが、「オイルフリー」バージョンも製造されています。

推進剤駆動式（「粉末作動式」）ネイルガンは、大きく 2 つのカテゴリに分類されます。

1. ダイレクトドライブまたは高速デバイス。ガス圧を直接釘に作用させて釘を打ち込みます。
2. 間接駆動または低速装置。これは、重いピストンに作用するガス圧を使用して釘を打ち込みます。間接駆動釘打機は、改ざんまたは誤用された場合でも自由に飛び散る弾丸を発射することができないため、より安全です。また、釘の速度が低いため、作業対象物の爆発による粉砕が発生する可能性も低くなります。

どちらのタイプも、適切なカートリッジを装填すれば非常に強力になり、硬いコンクリート、石、堅木、鋼鉄などに釘やその他の留め具を簡単に打ち込むことができます。

小さなシリンダー内でのガス（プロパンなど）と空気の爆発によって駆動され、ピストンが釘を直接押し、回転部分はありません。

電動ネイルガンの一種では、回転する電動モーターが強力なバネを徐々に圧縮し、突然解放します。^[要出典]

ここでは、ソレノイドが金属ピストンを推進し、そのピストンには釘を推進する長い前ロッドが付いています。

ソレノイドは、ピストンまたは発射体をソレノイドの中央に引き寄せる傾向があります。一連のソレノイドを使用する場合 (ネイル ガンはコイルガンの一種になります)、より大きなパワーを得るために、ピストンがソレノイドの中央に到達したときに各ソレノイドをオフにする必要があります。マルチ ソレノイド コイルガンでは、大きなコンデンサ(各ソレノイドに 1 つずつ接続) からの短い電力バーストが適切なタイミングで発生し、ピストンまたは発射体を推進します。詳細については、強磁性発射体用 コイルガンを参照してください。

ピンネイラは、仕上げ釘の代わりとして、単純なピン状の留め具を打ち込むタイプの釘打ち機です。

ピンネイラーは、家具、キャビネット、内装用木工製品のモールディングによく使用されます。また、クランプでしっかりと固定できない不規則な形状の部品の一時的な留め具としても使用できます。

•
  空気圧釘打ち機には圧縮空気電源用のホースが必要です
•

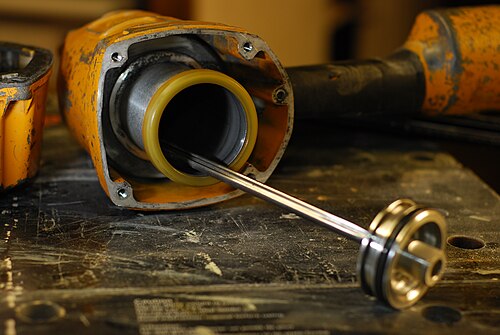

  釘打ち機のヘッドのピストンが留め具を駆動する
•
  釘は紙、プラスチック、細い溶接ワイヤーで「クリップ」にまとめられています
•

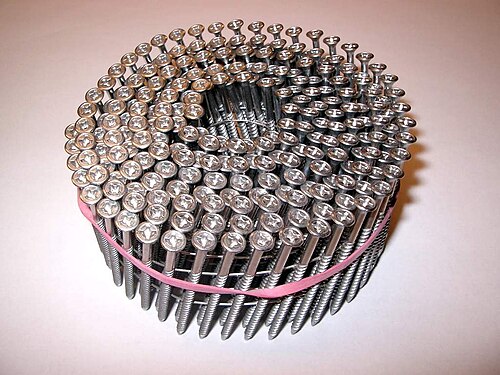

  「コイルネイラー」用の釘はコイル状になっている
•
  カートリッジは火薬作動式釘打ち機に使用されます
•
  可燃性燃料と電気点火装置が多くの「コードレス」釘打ち機に動力を与える
•
  釘打ち機による怪我は一般的であり、障害や死亡につながる可能性があります。

• エアコンプレッサー
• ニードルガン
• ニードルガンスケーラー
• Paslode Impulse は、小型の可燃性ガス爆発で駆動するコードレス釘打ち機の商標名です。
• スクリューガン
• ステープルガン
