泥検層は、掘削媒体（通常は掘削泥）を循環させることで地表に運ばれた岩石の切削片を検査して、掘削孔の詳細な記録（坑井ログ）を作成することです。泥検層は通常、第三者の泥検層会社によって行われます。これにより、掘削中の坑井の岩相と流体含有量に関する情報が坑井所有者と生産者に提供されます。歴史的に、これは坑井ログの最も古いタイプです。場合によっては、循環流体として泥ではなく圧縮空気が使用されます。泥検層は石油探査で最も一般的に使用されますが、掘削流体が掘削片を坑井から持ち上げるために使用される循環媒体である水井戸の掘削やその他の鉱物探査で使用されることもあります。炭化水素探査では、炭化水素表面ガス検出器が泥で運ばれた天然ガスのレベルを記録します。移動式実験室は、坑井のそばにあります。掘削装置の近く、または沖合掘削装置のデッキ上、または掘削船上で泥採取会社が作業を行います。

油田掘削作業における泥検層技術者は、深さに対する炭化水素の位置を特定し、坑井の岩相を特定し、掘削泥流に入る天然ガスを監視し、石油会社の地質学者が使用する坑井検層を作成します。掘削泥で地表に循環した岩石切削片は、サンプル採取され、検討されます。

泥質検層会社は通常、石油会社（またはオペレーター）と契約を結び、この情報をグラフィック ログの形式で整理し、データを坑井の図に表します。

石油会社の代表者 (Company Man、または「CoMan」) は、ツール プッシャーおよび坑井現場の地質学者 (WSG) とともに、泥質ロガーに指示を与えます。泥質ロガー会社は、坑井ロガー活動の開始時期と提供するサービスについて具体的に契約を結んでいます。泥質ロガーは、掘削の初日 (「スパッド イン」日と呼ばれる) に開始される場合もありますが、石油業界の地質学者の調査によって決定される、それより後の時期 (および深度) に開始される可能性が高くなります。泥質ロガーは、周辺地域で掘削された坑井のログも所有している場合があります。この情報 (「オフセット データ」と呼ばれる) は、掘削作業員が掘削しようとしている特定の地層の特性に関する貴重な手がかりとなります。

泥ロガーは、掘削装置にさまざまなセンサーを接続し、掘削活動を監視または「記録」するための専用機器を設置します。これは、特に掘削活動中に行う必要がある場合は、肉体的にも精神的にも困難な場合があります。機器の多くは、正確な測定値を提供するために、泥ロガーによる正確な調整または調整が必要になります。

泥水ロギング技術者は、掘削プロセス中に泥水の指標を観察して解釈し、掘削速度、泥水の重量、フローライン温度、油量指標、ポンプ圧力、ポンプ速度、掘削した掘削物の岩相（岩石の種類）などの特性やその他のデータを定期的に記録します。泥水ロギングには、かなりの注意と勤勉さが必要です。掘削した掘削物のサンプリングは、事前に決められた間隔で実行する必要があり、掘削が速い場合は困難になることがあります。

泥水ロガーのもう 1 つの重要なタスクは、ガス レベル (および種類) を監視し、ガス レベルが危険なレベルに達する可能性がある場合に掘削装置の他の作業員に通知して、危険な坑井の吹き出し状態を回避するための適切な手順を踏めるようにすることです。掘削と泥水および掘削片が地表に戻るまでの時間差があるため、掘削中の測定という最新の補助機能が使用されるようになりました。MWD 技術者 (多くの場合、別のサービス会社の従業員) は、同様の方法でデータを記録しますが、データのソースと内容は異なります。MWD 技術者が記録するデータのほとんどは、ドリル ビットまたはその近くにダウンホールで取り付けられた、高価で複雑な (場合によっては電子的な) ツールから取得されます。

泥ログには、掘削切削物（地層の岩石片）の観察と顕微鏡検査、ガス炭化水素とその成分の評価、掘削流体または掘削泥の基本的な化学的および機械的パラメータ（塩化物や温度など）の評価、および掘削パラメータに関するその他の情報の収集が含まれます。その後、データは泥ログと呼ばれるグラフィック ログにプロットされます。例 1、例 2。

コンパイルされる可能性のあるその他のリアルタイム掘削パラメータには、ビットの貫入速度 ( ROP ) (ドリル速度と呼ばれることもある)、ポンプ速度 (ポンプで送られる流体の量)、ポンプ圧力、ビットの重量、ドリルストリング重量、回転速度、回転トルク、RPM (毎分回転数)、SPM (毎分ストローク数)、泥の量、泥の重量、泥の粘度などが含まれますが、これらに限定されません。この情報は通常、掘削リグの機器に監視装置を取り付けることで取得されますが、泥の重量や泥の粘度など、いくつかの例外があり、これらはデリックハンドまたは泥エンジニアによって測定されます。

掘削速度は、掘削孔内の泥柱の圧力と、遭遇した岩石の内部間隙水圧に対する相対的な釣り合いによって左右されます。泥水よりも高い岩石圧力は、岩石を切断する際に破砕する傾向があり、掘削速度を上昇させる可能性があります。「D 指数」は、この内部圧力を推定する数学的な傾向線です。したがって、破砕の視覚的証拠と数学的プロットの両方が、安全性 (噴出防止) と経済性の両方を考慮した最適な掘削泥密度の推奨値を作成するのに役立ちます (通常は、掘削速度が速いほど好まれます)。

泥ログは、しばしば「mudlogging」という単語で表記されます。完成した製品は「mud log」または「mudlog」と呼ばれます。職業上の説明は「mud logger」または「mudlogger」です。ほとんどの場合、2語の使用法の方が一般的です。泥ログは、掘削された地層の信頼できる時間ログを提供します。^[1]

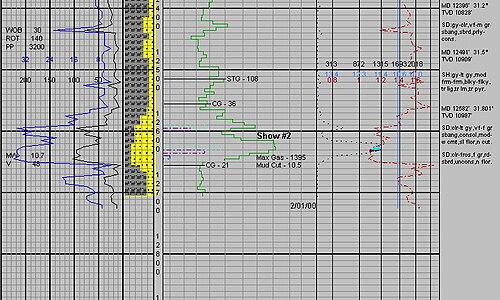

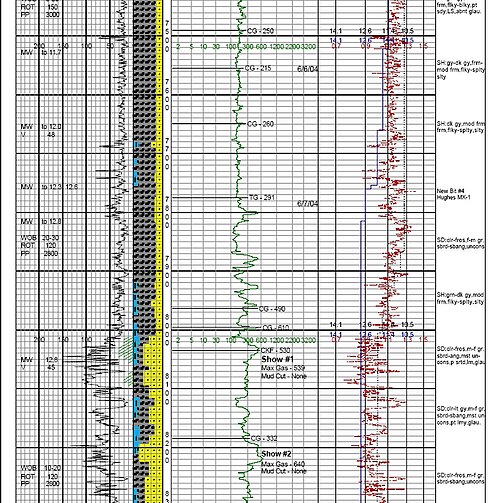

• 図 1 および 2 の貫入速度は、丸太の左側の黒い線で表されます。線が左に行くほど、貫入速度が速くなります。この泥丸太では、ROP はフィート/時間で測定されますが、古い手書きの泥丸太では、分/フィートで測定されます。
• 図 1 の多孔度は、ログの左端にある青い線で表されます。これは、岩石構造内の細孔空間を示しています。石油とガスはこの細孔空間に存在します。多孔度が左にどれだけ伸びているかに注目してください。砂 (黄色) はすべてそこにあります。これは、砂の多孔度が良好であることを示しています。多孔度は、細孔空間の直接的または物理的な測定値ではなく、他の掘削パラメータからの外挿値であるため、常に信頼できるとは限りません。

• 図 1 および 2 の岩相は、シアン、灰色/黒、黄色のブロックで表されます。シアン = 石灰、灰色/黒 =頁岩、黄色 =砂。黄色が多いほど、その深さで特定された砂が多いことを示します。岩相は、通常 10 倍の倍率で顕微鏡で目視検査し、サンプル全体に対する割合として測定されます (図 3)。これらは、遭遇する可能性のあるさまざまな種類の地層のほんの一部です(色分けは、泥採取会社間で必ずしも標準化されているわけではありませんが、それぞれのシンボル表現は非常に似ています)。図 3 では、洗浄後の切削片のサンプルが 10 倍の倍率で顕微鏡で見られています。大きな頁岩と石灰の破片の一部は、サンプルをふるいにかけることで分離されるため、割合を推定する際に考慮する必要があります。また、この画像はサンプル全体のほんの一部にすぎず、トレイの底にある砂の一部は見えず、全体の推定ではこれも考慮する必要があります。したがって、このサンプルは、約 90% が頁岩、5% が砂、5% が石灰 (5% 単位) であると考えられます。
• 図 1 および 2 のガスは緑の線で表され、総ガス量として単位で測定されますが、貯留層に含まれる石油やガスの実際の量を表すものではありません。図 1 では、砂の右側 (黄色) とガスの左側 (緑色) にある四角い破線は、検出された重い炭化水素を表しています。シアン = C ₂ (エタン)、紫 = C ₃ (プロパン)、青 = C ₄ (ブタン)。これらの重いガスを検出して分析すると、地層に含まれる石油やガスの種類を判断するのに役立ちます。
