鉄道模型レイアウト

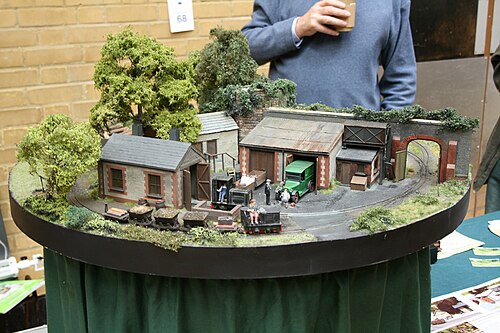

鉄道模型において、レイアウトとは、列車を運行するためのスケールの線路を含むジオラマのことです。レイアウトのサイズは、小さな棚の上に置くものから、部屋全体、地下室、または建物全体を占めるものまでさまざまです。

構造物や風景などのモデリングの詳細に注意を払うことは一般的です。単純なレイアウトは一般にテーブル上に配置されますが、ドアなどの他の方法も使用されます。^{[説明が必要]}より永続的な構築方法では、レイアウトが配置されている部屋または建物の壁にベンチワークフレームを取り付けます。

トラックレイアウト

あらゆる鉄道模型にとって、線路自体のレイアウトは重要な要素です。駅の他に、線路を配置する基本的な方法は 4 つあり、そのバリエーションは無数にあります。

連続ループ。列車がぐるぐる回る円または楕円。列車セットで使用されます。
ポイントツーポイント。両端に駅があり、列車が一方の駅から他方の駅まで移動する路線。
往復。洋ナシの形をした線路で、列車は駅を出発し、逆方向のループを回って、同じ駅に戻ってきます。
入換（米国：スイッチング）。入換が主な運用モードである駅、動力車庫、またはヤードのいずれか。これには、 TimesaverやInglenook Sidingsなどの列車入換パズルとして構築されたレイアウトが含まれます。

一般的なバリエーション:

ポイントツーポイントのレイアウトでは、列車が連続ループを数回周回することで、A 地点から B 地点までの移動時間を長くすることができます。
単線または複線以上なので、より多くの列車が同時に走行できます。
直進する急行列車と短時間停車する各駅停車を区別するための中間駅。
支線は、より多くの駅と異なる種類の列車の口実を追加します。
複数のレベルの使用。
連続ループを 8 の字に配置し、同じレベルで線路を交差させるのではなく、1 つの線路が他の線路の上を通過するようにします。
8 の字の 1 つのループをもう 1 つのループの上に折り重ねて、ループ状の 8 を作成します。これにより、長い連続した実行を維持しながら必要なスペースの量を削減できます。
1 つ以上のフィドルヤード(米国ではステージングトラック) を使用して、鉄道システムの残りの部分を表します。フィドルヤードはオフシーンと見なされ、複数の完全な列車を収容でき、列車を再配置するために直接人間が介入 (フィドリング) する場合もあります。
連続ループのドッグボーン配置。楕円の側面が圧縮され、列車が方向転換する両端にループがある複線セクションのように見えます。
ラビットウォーレン。複数のレベルと、列車が出入りできる多数のトンネルを備えた、何度も折り重なった連続したループ。多くの場合、急カーブと短い列車を備えた小さなレイアウトです。

駅のレイアウト

ステーションには 3 つの基本的なタイプがあり、場合によってはこれらのタイプの組み合わせがあります。

ターミナル駅。名前の通り、すべての列車がここで停車し、出発した場所に戻ります。
通過駅。列車はこの駅を通過できます。急行列車は停車しませんが、各駅停車は旅を続ける前に短時間停車します。
ジャンクション。線路はここで分岐/合流します。

駅の線路レイアウトに影響を与えるその他の要因には、次のものがあります。

乗客のみ、貨物のみ、または乗客と貨物の両方を対象とします。
蒸気エンジンおよび/またはディーゼル/電気エンジンの使用。
どちらの端からも運転できる列車（例：ディーゼル機関車）の使用。

旅客用の最も単純な駅は、ポイント（米国では分岐器）や側線がなく、線路脇のプラットフォームのみで構成されます。ターミナル駅と通過駅の両方がこれと同じくらい単純になる可能性があります。分岐には少なくとも 1 つのポイントが必要です。

参考文献

「冒険的な鉄道模型計画」 A. ポスルスウェイト。ISBN 1-85260-613-4 。基本構成、9 ページ。
「鉄道模型の基礎：趣味の始め方」ケント・J・ジョンソン。ISBN 978-0-89024-334-3、Kalmbach Publishing、1998年。
「鉄道模型」N Simmons、第 8 版、ISBN 1-85260-596-0。レイアウトの計画、第 5 章。
「トラックプラン」、CJ Freezer、Peco Publications、第 2 版。
レイアウトデザイン特別興味グループサブページを参照: デザイン入門/さまざまなレイアウトの概要
