 Cyrix MediaGX、BGA | |
| 一般情報 | |
|---|---|
| 発売 | 1997年2月20日 |
| 共通メーカー | |
| CPUIDコード | 440h (GX/GXi)、540h (GXm) |
| パフォーマンス | |
| 最大CPU クロックレート | 120MHz～300MHz |
| FSB速度 | 30MHz～33MHz |
| キャッシュ | |
| L1キャッシュ | 16 KiB 統合 |
| アーキテクチャと分類 | |
| テクノロジーノード | 0.35μm～0.4μm |
| マイクロアーキテクチャ | 5x86 |
| 命令セット | x86-16、IA-32 |
| 拡張機能 |
|
| 物理的仕様 | |
| コア |
|
| 歴史 | |
| 前任者 | サイリックス 5x86 |
| 後継 | ジオード |
MediaGX CPU は、 Cyrix社が設計し、両社の合併後にNational Semiconductor 社が製造したx86互換プロセッサです。1997 年に発表されました。このコアは、Cyrix Cx5x86 CPU コアとビデオおよびオーディオ出力を処理するハードウェア (XpressRAM、XpressGRAPHICS、XpressAUDIO) の統合に基づいています。National Semiconductor による Cyrix 社の買収と、Cyrix 社の名前と商標のVIA Technologies 社への売却後、このコアは National Semiconductor 社によって開発され、 Geodeプロセッサ ラインに統合されました。その後、このプロセッサ ラインはAdvanced Micro Devices 社に売却されました。
このプロセッサが x86 プロセッサの第 4 世代に属するか、第 5 世代に属するかは、このプロセッサが 5x86 ( Cyrix 6x86の縮小版) に基づいていたため、議論の余地があると考えられます。5x86 は、第 5 世代のx86であるIntel Pentium製品ラインと競合することを目的としていましたが、第 4 世代 ( 80486 ) マザーボードとインターフェイスするように設計されており、486 の命令セットのみを備えていたため、Pentiumの新しい命令を必要とするソフトウェアを実行することができませんでした。
MediaGX CPU は主にサブコンパクトラップトップで使用されました。また、CTX EzBook V92C266、Compaq Presario 1220および1230ラップトップ、Compaq Presario 2100 および2200デスクトップ、Casio Cassiopeia Fiva MPC-100 シリーズ サブノートブック、MPC-501 タブレット PC などにも使用されました。さらに、 Pinball 2000 アーケード ピンボールシステムやAtari Gamesアーケード プラットフォームなどの高性能組み込みアプリケーションにも使用されました。Sun Microsystems はDover JavaStationで MediaGXm を使用しました。
歴史
MediaGXは1997年2月20日に発売されました。Compaqは、999ドルで販売されたPresario 2000などの一部のコンピュータにこのチップを採用しました。 [1]これは、CyrixとCompaqの提携によるものです。MediaGXは、最初は120MHzと133MHzの速度で、それぞれ79ドルと99ドルで販売されました。[2]
MedixGXの150MHzバージョンは1997年6月に発売されました。このバージョンのチップはPresario 2120で使用されました。150MHzチップの大量購入時の価格は1個あたり99ドルで、133MHzと120MHzの価格はそれぞれ88ドルと60ドルでした。[3]
仮想サブシステムアーキテクチャ
仮想サブシステムアーキテクチャ（VSA）は、実際のハードウェアVGA（XpressGRAPHICS）とSound Blaster （XpressAUDIO）の存在をエミュレートします。ハードウェアリソースへのアクセスはBIOSを介してトラップされ、システム管理モード（SMM）でエミュレートされるため、オペレーティングシステム、ドライバー、アプリケーションに対して透過的に実行できます。[4]

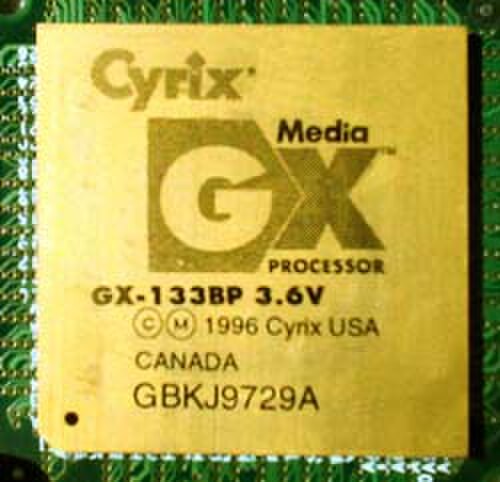

メディアGX
- 製造工程: 0.4μm
- キャッシュ: L1 16 KB 統合
- コア速度: 120、133、150 MHz
- バス速度: 33 MHz

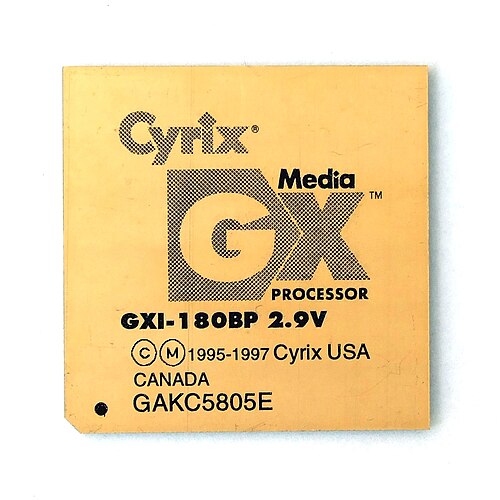

メディアGXi
Cyrix MediaGXi は MediaGX の改良版です。
- 製造工程: 0.35μm
- キャッシュ: L1 16 KB 統合
- コア速度: 120、133、150、166、180 MHz
メディアGXm
MediaGXm は、MMX拡張命令セットを実装した改良版の MediaGX です。
- 製造プロセス: 0.35μm 4層メタルCMOSプロセス
- コア速度: 180～266 MHz
- バス速度: 33 MHz
- キャッシュ：
- L1 キャッシュ サイズ 16 KB ライトバック 4 ウェイ セット アソシエティブ統合 I/D キャッシュ。
- または、SMM およびグラフィックス用の 12 KB 統合 L1 キャッシュと 4K スクラッチパッド。
- 統合された周辺機器:
- PCI コントローラ
- ディスプレイ コントローラと 2D グラフィック アクセラレータ
- ハードウェアMPEG-1はフルスクリーンビデオ再生をサポート
- 16ビットオーディオサブシステムSound Blaster 16/Pro互換
- 64ビットSDRAMコントローラ
- Vコア: 2.9 V
- 電圧/電流: 3.3V
- パッケージ: 320 ピン セラミック PGA、352 ボール BGA
- システムチップセット: Cx5520 352 ピン BGA
National Semiconductor はこのプロセッサをGeode GXMという名前で提供していました。
デメリット
MediaGX プラットフォームは、当時のマザーボード設計で一般的だった 外部レベル 2キャッシュメモリをサポートしていません。キャッシュはすべてプロセッサ ダイ上に配置する必要があります。
MediaGX プロセッサは、プロセッサとその付属チップセットが緊密に統合されているため、同じモデルのプロセッサ専用に設計されたマザーボード上でのみ実行できます。
グラフィックス、サウンド、PCI バスも、緊密な統合によりプロセッサ クロックと同じ速度で動作しました。これにより、プロセッサは実際の定格速度よりもはるかに遅く見えるようになりました。ただし、グラフィックス システムはメイン システム メモリを使用できるため、このプラットフォームの市場にある基本システムと組み込みコントローラのコストを大幅に削減できます。
