| ズニ語 | |
|---|---|
 | |
| タイプ | 空対地ロケット |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用者 | アメリカ軍 フランス空軍 ウクライナ空軍 |
| 生産履歴 | |
| 生産 | 1957年～現在 |
| 仕様 | |
| 質量 | 79.5ポンド（36.1kg）（モーターのみ） |
| 長さ | 77インチ（2,000 mm） |
| 直径 | 5インチ（127 mm） |
| 弾頭 | 様々な |
| エンジン | 固体燃料ロケット |
運用 範囲 | 5マイル（8.0 km） |
| 最高速度 | 時速1,615マイル（2,599 km/h） |
ガイダンス システム | なし |

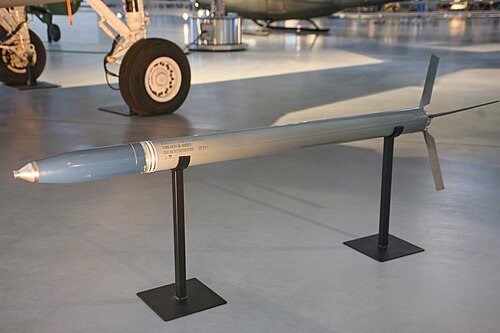

ズーニ5インチ折りたたみ式フィン航空機ロケット（FFAR）、または単にズーニは、ブリッジポート・ブラス社のハンター・ダグラス部門が開発し、アメリカ軍[1] [2]とフランス空軍[3]が配備した5.0インチ（127 mm）の無誘導ロケットである。このロケットは空対空作戦と空対地作戦の両方のために開発された。対抗手段用のチャフを含む、さまざまな種類の弾頭を搭載することができる。通常は4発のロケット弾を積んだLAU-10ロケットポッドから発射される。
発達
1950年代初頭、チャイナレイク海軍兵器試験所のアメリカ海軍技術者は、高速度航空機ロケットに代わる新しい12.7cm無誘導ロケットの開発を開始しました。
ズーニは、異なるタイプの弾頭と信管を使用できるモジュール システムとして設計されました。ロケットはもともと空対空ロケットとして使用することを意図していたため、あるタイプの弾頭には近接信管が付いていました。このため、1950 年代初頭に AIM-9 サイドワインダー機体のベースとして選ばれました。
ズーニの生産は1957年に承認された。ズーニには、ヴォートF-8クルセイダーのサイドワインダー発射レールに取り付けられたツインチューブランチャーなど、さまざまな発射装置がテストされた。しかし、4チューブのLAU-10/Aシリーズポッドが最も一般的に使用される発射装置となった。[4]
ズニ族は、現在のニューメキシコ州に住むズニ族というネイティブアメリカンの部族にちなんで名付けられました。 [5]
運用履歴
5インチズーニロケットは、1965年のインド・パキスタン戦争中にパキスタン空軍のF-86Fセイバーによって初めて戦闘に使用されました。[6]
ズニはベトナム戦争中に地上攻撃の役割で広く使用されました。
1967年5月1日、北ベトナムのケップ空軍基地への出撃中、USS ボン・オム・リチャードから飛び立ったVA-76飛行隊のセオドア・R・シュワルツ少佐は、ズーニーロケットでミグ17を撃墜した。これはベトナム戦争中にダグラスA-4スカイホークによって撃墜された唯一のミグ機であった。[7]シュワルツ少佐はこの功績によりシルバースターを受賞した。 [8]
その年の後半、Mk 32 ズーニロケットとその他の弾薬の不適切な取り扱いが原因で、 USSフォレスタル航空母艦で深刻な火災が発生し、134人が死亡した。2年後の1969年初頭には、USSエンタープライズ航空母艦で同様の事故が発生し、27人が死亡、314人が負傷し、航空機15機が失われた。[9] [10] [11]
2023年1月、米国はロシア・ウクライナ戦争で使用するためにウクライナ軍に4,000発のズーニロケットを供給すると発表した。[12]米国は最後のズーニロケットの供給をウクライナに移管した。[13] 2024年6月、ウクライナがズーニロケットの供給を使い果たしたと報じられ、おそらくこの兵器システムの消滅を示唆している。[14]
ロケットモーターと弾頭
Zuni ファミリーは、いくつかの異なるロケット モーターと弾頭で構成されています。
学生の使用
オーストラリア政府はオーストラリア宇宙研究所（ASRI）にズーニロケットを寄贈しており、ウーメラ発射場から打ち上げられる学生実験に使用されている。
ASRI は、ズーニ用のカスタム ノーズコーンとペイロード回収機構も設計および構築しました。ペイロードが 20 kg のズーニは、飛行中に 55 G と 491 m/s (マッハ 1.4) の速度で約 40 秒で約 5.9 km の距離に到達します。
レーザー誘導ズニロケット
5インチ（127 mm）レーザー誘導ズーニロケットは精密兵器であり、無誘導ズーニロケットの改良型である。MBDAの北米部門はレーザー誘導ズーニロケットの唯一の製造元であり、[20]これはハイドラ70システムの高度精密キル兵器システムの改良型に類似している。[21]レーザー誘導ズーニロケットは、無誘導ズーニロケットの前端に取り付けられた新しいWGU-58/B誘導および制御セクションと弾頭で構成されている。この兵器は、正確なターゲットに誘導するために半能動レーザーエネルギーを必要とする。[22]レーザー誘導ズーニロケットは、米海兵隊の航空兵器ロードマップと計画[21]に記載されており、4箇所のLAU-10ランチャーで無誘導ズーニを搭載することが許可されているすべての航空機と互換性があり、AV-8Bハリアー、F/A-18ホーネット、AH-1コブラヘリコプター、P-3オリオン航空機が含まれます。[20]この精密兵器は、無誘導ズーニと同じランチャーに収まり、28Vの発射パルスとセミアクティブレーザー指示装置のみを必要とします。この兵器は、カリフォルニア州チャイナレイクにある米海軍航空戦センターの兵器部門との共同研究開発契約に基づいて開発されました。[23]
2009年、レーザー誘導式ズーニロケットは、静止した標的[22]と移動する標的[23]の両方に対してテストされ、成功しました。[ 24]この兵器は、2010年9月に実弾発射試験飛行に成功しました。[25] [ページが必要]
