インテルDX2

Intel486 DX2 ^[1]は、80486DX2 (後にIntelDX2に改名)という噂もあった、 1992年に初めて発表されたIntel製のCPUである。i486DX2はi486DXとほぼ同じだったが、クロック逓倍回路が追加されていた。これはクロック倍増を採用した最初のチップであり、プロセッサは外部バスサイクルごとに2つの内部ロジッククロックサイクルを実行する。そのため、i486 DX2は、8Kオンチップキャッシュが低速クロックの外部バスをシャドウイングするため、同じバス速度のi486 DXよりも大幅に高速であった。25/50および33/66 MHzのIntel486 DX2 CPUはどちらも800 nmプロセス技術を使用している。^[2]内部クロック倍増CPUにより、オリジナルのIntel486 DXシリーズよりもシステム全体のパフォーマンスが50～70%向上する。^[3] 言い換えれば、50MHzのIntel486 DX2は、25MHzのIntel486に比べて約70パーセント、33MHzのIntel486 CPUに比べて約30パーセントのパフォーマンス向上を実現しています。50MHzのIntel486 DX2 CPUは40Dhrystone MIPSと評価されています。^[4]

i486DX2-66 は、90 年代前半から中頃にかけて、ビデオゲーム愛好家の間で非常に人気のあったプロセッサでした。4 ～ 8 MBの RAM とVLBビデオ カードと組み合わせられることが多かったこの CPU は、発売後何年もの間、 MS-DOSゲーム時代の終わりまで、ほぼすべてのゲーム タイトルをプレイすることができ、CPU のパフォーマンスと寿命の点で「スイート スポット」でした。3D グラフィックスの導入により、浮動小数点計算を多用し、より高速なキャッシュとより広いメモリ帯域幅が必要になったため、486 の支配は終わりを告げました。開発者は、 x86 アセンブリ言語の最適化をほぼ独占的にP5 Pentiumプロセッサ ファミリに向けるようになり、ソフトウェア要件にPentium 互換プロセッサなどの用語が使用されるようになりました。i486DX2-50 バージョンも利用可能でしたが、バス速度が 33 MHz ではなく 25 MHz だったため、このプロセッサの人気は大幅に低下しました。

DX2 には 2 つの主要バージョンがあります。P24 と P24D で識別されます。後者は、パフォーマンスを向上させる「ライトバック」と呼ばれる高速L1 キャッシュモードを備えています。元の P24 バージョンでは、低速の「ライトスルー」キャッシュ モードのみが提供されていました。AMDとCyrix はどちらも、 Intel i486DX2 の競合製品を製造しました。

50MHzのIntel486 DX2は、プレス時点では1,000個単位で550ドルで生産されていました。^[5]

•

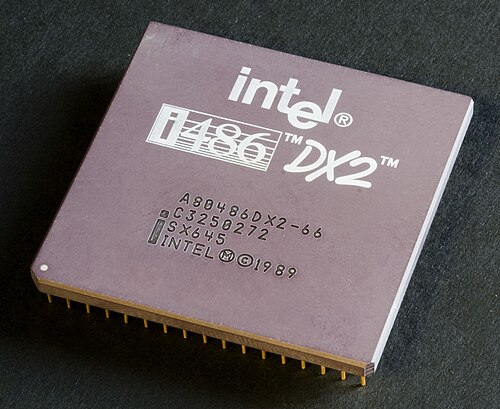

  Intel i486DX2-66 マイクロプロセッサ、上面図。
•
  金メッキのピンが見える底面図。
•

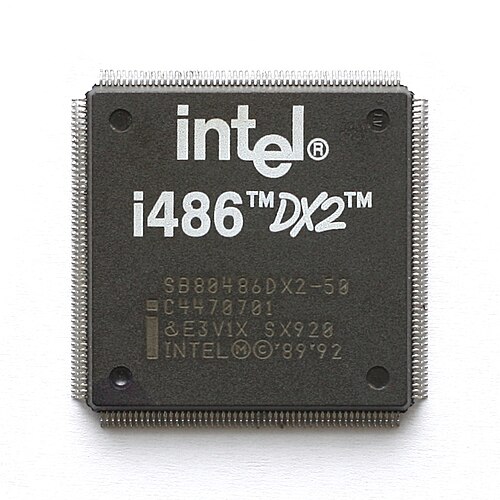

  組み込み i486DX2 (SL 拡張、SQFPバージョン)。
