IntelDX4は、16KBのレベル1キャッシュを備えたクロック3倍の i486 マイクロプロセッサです。 [1] Intelは、商標をめぐるAMDとの訴訟の結果、これをDX3ではなくDX4と命名しました。この製品は正式にはIntelDX4と命名されましたが、OEMはi486の命名規則を使い続けました。
Intel は、75 MHzバージョン (3 × 25 MHz 乗数) と 100 MHz バージョン (3 × 33.3 MHz) の 2 つのクロック速度ステップで IntelDX4 を製造しました。両方のチップは 1994 年 3 月にリリースされました。ライトバック キャッシュを備えた IntelDX4 バージョンは 1994 年 10 月にリリースされました。チップのオリジナルのライトスルー バージョンにはレーザー刻印された「&E」が付いており、ライトバック対応バージョンには「&EW」が付いています。IntelDX4のi486 OverDriveエディションは乗数が固定されていたため、外部クロック速度の 3 倍でしか動作できません。プロセッサの 100 MHz モデルのiCOMP評価は 435 で、75 MHz プロセッサの評価は 319 でした。IntelDX4 は OEM 専用製品でしたが、DX4 Overdrive は小売店で購入できました。

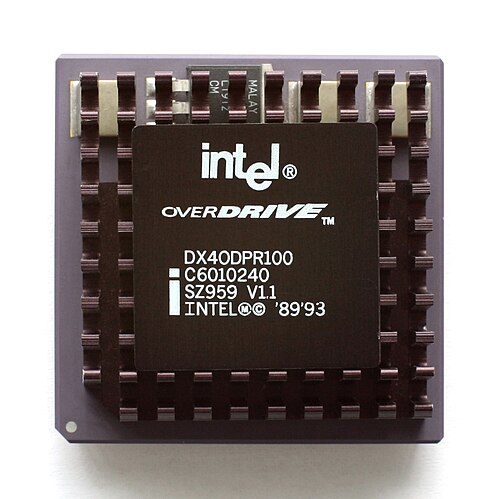

IntelDX4 マイクロプロセッサは、80486とほぼピン互換ですが、より低い 3.3 V 電源が必要です。通常の 80486 および DX2 プロセッサは 5 V 電源を使用します。DX4 を改造されていないソケットに接続すると、プロセッサが破損します。3.3 V CPU をサポートしていないマザーボードでは、ソケットと CPU の間に取り付ける電圧レギュレータ モジュール(VRM) を使用して、3.3 V CPU を利用できる場合があります。DX4 OverDrive CPU には、VRM が組み込まれています。
仕様
参考文献
- ^ http://www.pld.ttu.ee/~prj/486dev.pdf [ベア URL PDF ]
