 ライアン・ジャンゼン、ハート・ハウス・シンフォニック・バンドでハイドロフォンを演奏 | |
| その他の楽器 | |
|---|---|
| 分類 | |
| ホルンボステル・ザックス分類 | NaN （ハイドロフォン） |
| プレイ範囲 | |
12 個のウォータージェットを備えた全音階ハイドロフォンの基本音域: より詳細な範囲などは以下に記載されています。 | |
| 関連機器 | |
| ビルダー | |
| スプラッシュトーン | |
ハイドロフォンは、水（場合によっては他の流体）と直接物理的に接触して音を生成または油圧の影響を受けることで演奏される音色のアコースティック楽器です。[1] [2] [3] [4] [5]ハイドロフォンは2005年にスティーブ・マンによって説明され命名され、2011年に特許を取得しました。[6]通常、音は演奏者の指と接触する同じ油圧流体によって生成されます。[7]視覚障害者の感覚探索デバイスとして使用されてきました。[8]
種類と基本操作
この用語は、楽器を演奏するために使用されるインターフェイス（演奏者が特定の音を鳴らすために特定の穴を通る水の流れをブロックする）に基づいて、または水力音響生成メカニズムに基づいて適用される場合がある。水琴は水流音響生成メカニズムを使用する。これらには、音を出すために水流をブロックするユーザーインターフェイスがある。Mann の論文「水琴の設計上の考慮事項」[3]に記載されているものは、水流を穴の開いた回転ディスク、シャフト、またはバルブに当てて、サイレンディスクに似た脈動する水の流れを作り出す。単一のディスク、シャフト、またはバルブアセンブリには、異なる音のために異なる数の穴があるリングまたは通路があることができる。水琴にはリード（指穴ごとに 1 つ以上のリード）があるものと、リードがなく、各指穴に関連付けられた 1 つ以上のフィップル機構[3]を持つものがあり、摩耗する可動部品がない。
指穴を通る流れを遮断すると、水は代わりに上記の音響生成機構の1つ以上に導かれ、または結果として生じる流れまたは圧力の変化は、各指穴に関連付けられた個別の音響生成機構に影響を与えます。[3]
特定の穴から水が漏れるのを防ぐと、特定の音が生成され、いくつかの実施形態では、この音はハイドロフォンによって電気的に増幅されます。1つの実施形態では、各ハイドロフォン信号がさらに処理されます。さまざまな種類の音響ピックアップまたは光学ピックアップを備えた実施形態も開示されています。[9]
一部のハイドロフォンには水中ハイドロフォンピックアップが組み込まれており、水によって生成された音を電気的に増幅することができます。電気的増幅により、エフェクトを追加したり（エレキギターのように）、ハイドロフォンをハイパーアコースティック楽器にしたり（つまり、計算を使用して水の音響音を他の楽器に変えたり）することができます。[10]
アンブシュア
水は、手動、風力、水力、または電気式のポンプを介してハイドロフォンに「吹き込む」必要があります。フルート室の入口にマウスピースが 1 つある木管楽器とは異なり、ハイドロフォンには、室からのすべての出口にマウスピースがあります。
内部ダクト式フルートには、演奏者の口のためのフィップル機構が 1 つあり、そのフィップル機構を共有する指穴が複数あるのに対し、ハイドロフォンには指穴ごとに別々のマウスピース/マウスピースがあります。公共の場に設置される一般的な公園用ハイドロフォンには 12 個のマウスピースがあり、コンサート用ハイドロフォンには通常 45 個のマウスピースがあります。
アンブシュアは、演奏者の口ではなく楽器の口でコントロールされるため、演奏者はハイドロフォンに合わせて歌うことができます (つまり、演奏者は歌いながら楽器を演奏することができます)。さらに、この楽器はポリフォニック アンブシュアというユニークな機能を備えており、演奏者はそれぞれの口に挿入した指の形と位置によって各音符を動的に「形作る」ことができます。たとえば、水流の中心を指で弾くときと、円形の口の開口部の周辺付近を指で弾くときでは、音が異なります。
他の楽器との関係
木管
ハイドロフォンは木管楽器に似ていますが、圧縮可能な気体のような空気ではなく、非圧縮性（または圧縮性の低い）流体で動作します。この文脈では、ハイドロフォンは木製であるかどうかに関係なく「ウッドウォーター」楽器と呼ばれることがあります（木管楽器は木製ではないことが多いため）。
パイプオルガン
多くのハイドロフォンには、音符ごとに水が入った個別のパイプが付属しており、パイプオルガンに似た発音手段（空気ではなく水を使用）を備えながら、フルートのようなユーザーインターフェイス（指のアンブシュア穴）を維持しています。
この形式のハイドロフォンはオルガンに似ていますが、パイプを流れる空気の代わりに水がパイプを流れます。
ピアノ
コンサート ハイドロフォンでは、指穴はピアノの鍵盤のように配置されています。つまり、演奏者に近い位置には等間隔の穴が 1 列あり、演奏者から少し離れた位置には 2、3、2、3、… のグループに分かれた穴が 1 列あります。ピアノとオルガンはどちらも似たようなキーボード レイアウトですが、応答 (「キー アクション」) は異なります。ピアノは速度 (キーを打つ速さ) に応答する傾向がありますが、オルガンは変位 (キーが押されたかどうか) に応答する傾向があります。ハイドロフォンは変位 (水の総流量) の時間積分、変位、速度、およびある程度のジャークとジャンプに応答する傾向があります [1]。
水の他の状態を利用する機器
ハイドロフォンは液体、主に水を使用します。そのため、氷を使用する楽器であるパゴフォンと関連があります。[11]
12ジェット全音階

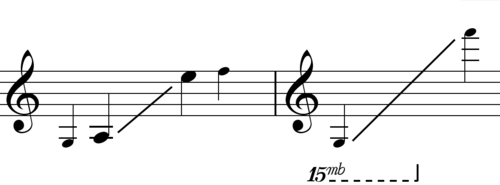

多くの全音階ハイドロフォンには、楽器の 12 音それぞれに 1 つずつ、合計 12 個のウォーター ジェットが装備されています。標準の音域は A から始まり、1 オクターブ半上の E まで広がります。
標準的な A から E の音域では、全音階の任意の音またはすべての音を同時にポリフォニック アンブシュアで演奏できます。この音域は、図の左側に示されています。モノフォニックのみで演奏する場合は、特定のハイドロフォンでさらに音域を演奏できます。これは、エンドポイントの小さなキュー音で示されます。
左側の拡張音は、シャープナーおよびフラットナーのキー変更バルブを閉じるか、キー変更レバーを曲げることで生成されます。低い G を演奏するには、C マイナー (A ♭を使用) で演奏し、同時にフラットナー バルブを閉じる必要があります。高い E ジェットで演奏する場合、シャープナー バルブを閉じると F が生成されます。
チェンジバルブを備えた全音階式ハイドロフォンは、いわゆる「クロマチックハーモニカ」と同じ意味でポリフォニックです。コードを演奏でき、コードのすべてのメンバーを半音ずつ下げたり、半音ずつ上げたりできますが、バルブの機能は、通常、音符ごとに分離されていません。そのため、たとえば、A マイナーコードを演奏し、コード全体を A フラットマイナーまで下げることはできますが、ポリフォニックアンブシュアを使用して中央の音のみを C ♯ にベンドせずに A メジャーコードを簡単に演奏することはできません (これは、平均的なハイドロフォン奏者よりも高度なスキルを必要とします)。したがって、「全音階式」ハイドロフォンは、「約束を守り、期待以上のものを提供する」という意味で控えめに「全音階式」と呼ばれています。
最後に、右側では、2 つのオクターブ変更バルブによって追加の拡張範囲が実現されます (すべての音を最大 2 オクターブ下げるか、1 オクターブ上にシフトできます)。
マーキング
ハイドロフォンの水しぶきで視界が遮られるため（または視界の悪い水中で演奏されるため）、指孔が点字で表記されることがあります。点字には、文字と数字が 1 対 1 で対応する点が、標準的な A マイナー ハイドロフォンと同じであるという利点もあります。つまり、ジェット 1 は A、ジェット 2 は B、ジェット 3 は C などです。ハイドロフォンを上手に演奏するために必要なスキル（複雑な触覚）も、点字を読むために必要なスキルに似ています。
（各指穴の上には通常真鍮のピンで作られた 12 セットのドットがあります）
45ジェットクロマチック/コンサート
公園やプール用のハイドロフォンは通常 12 ジェットの全音階ですが、コンサート用のハイドロフォンは通常 45 ジェットの半音階です。
45 ジェット ハイドロフォンには、A から E までの 3 1⁄2 オクターブの音域があり、半音階に加えて最低音の A の下に A フラットが追加されます。演奏範囲 (45 個のウォーター ジェット) は、発音範囲 (45 音) と同じです。
公共の場には 12 ジェットの水琴が設置されていますが、オンタリオ科学センターには 45 ジェットの南水琴があり、この正確な音域と音域を持つコンサート用水琴です。
テーマ別
パブリックアートインスタレーションとして、ハイドロフォンはさまざまなテーマやデザインで作ることができます。テーマ別のハイドロフォンの例としては、カリフォルニア州カールスバッドのレゴランドウォーターパークの正面玄関にあるアクアチューンがあります。レゴランドが「音楽のウォータースタンド」と表現するこのハイドロフォン[12]は、入り口の目玉であり、両側には教育的なインスタレーション展示が配置されています。たとえば、参加者がレゴブロックでダムを作ったり、さまざまな流路を通る層流と乱流について学んだりできるウォーターテーブルなどです。
寒い天気

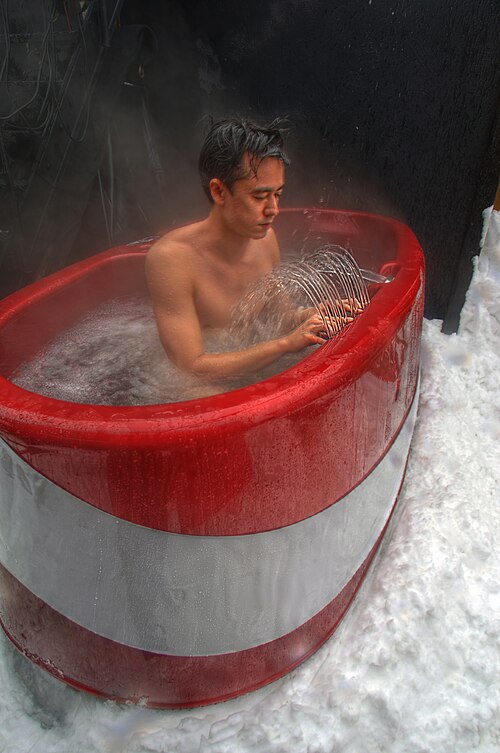

油圧フォンは、寒い天候で使用するために温水浴槽に組み込むことができます。これにより、油圧操作者を暖かく保つという問題と、標準的なポンプおよび加熱装置によって油圧流体(水など) を温めておくという問題が解決されます。このタイプの油圧フォン (たとえば、ギリシャ語の「balnea」から「風呂」を意味するバルナフォン) では、油圧操作者は、機器が使用する油圧流体に浸かります。
打楽器ハイドロフォン
ほとんどのハイドロフォンは、指穴が塞がれている限り、連続的に音が鳴ります。ただし、ウォーターハンマー ハイドロフォンは、最初に叩かれた後に減衰する衝撃 (ウォーター ハンマー) から音を出します。そのため、より一般的な「水中パイプ オルガン」ハイドロフォンよりも、ピアノのような音がします。
ウォーターハンマー・ハイドロフォンは、ウォーターハンマーの原理を利用して、強力な打楽器音を奏でます。[13] [14]
世界最大
現在、世界最大の水上楽器は、カナダのランドマーク建築の一つであるオンタリオ科学センターの屋外広場に設置されています。また、トロントで唯一、24時間無料で利用できる水上遊び場でもあります。
この水琴は冬季には展示されません。
インストール
世界中で設置されているハイドロフォンの例:
- シカゴ子供博物館（米国シカゴ）
- シンカリー子供博物館（米国オースティン）
- レゴランド カリフォルニア(米国カールスバッド)
- 実験室（デンマーク、コペンハーゲン）
- シドニー オリンピック パークアクアティック センター (シドニー、オーストラリア)
- ベイラー大学（米国ウェーコ）
- オンタリオ科学センター（カナダ、オンタリオ州トロント）
- アフリカン ライオン サファリ(カナダ、オンタリオ州、トロント)
- トロント大学（カナダ、オンタリオ州トロント）
- カナダのオンタリオ州トロントにある Splashtones Music は、ウォーターパーク、アトラクション、ミュージシャン、音楽療法用のハイドロフォンや関連楽器を製造しています。
