隠しヒンジジグ

隠し蝶番ドリル治具は、現代のワードローブのドアに隠し蝶番を取り付けるために3cmの穴を開けるために設計されたサポート治具の一種です。木工で使用される多くの補助工具と同様に、電動ハンドドリルを使用して操作し、フォスナービットを回転させます。^[1]^[2]

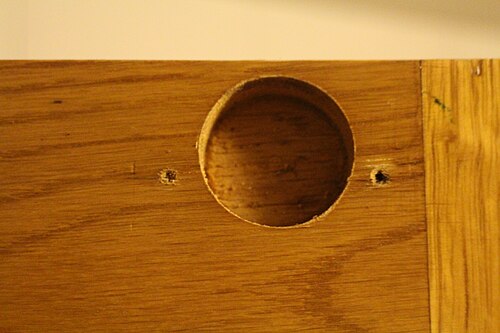

ほとんどの隠し蝶番が適切に機能するには、ワードローブの内壁にねじ止めされた蝶番の固定部分に面するドアにピット穴を開ける必要があります。ピット穴を開けるには、付属のクランプでジグを固定し、電動ハンドドリルを軸に当ててフォルスナービットを回転させます。満足のいくピット穴ができるまでハンドドリルを押して穴を開けます。^[3]

掘削ジグの目的は、3 cm のピット穴を掘削する際に、フォルスナービットを 90 度の角度で所定の位置に保持することです。ツールの角度は隠しヒンジの性能にとって重要であり、このジグを使用すると、複数の掘削セッションにわたって 90 度の角度を維持できます。

ジグの種類

簡単に言うと、隠しヒンジ治具には主に「プッシュ治具」と「穴テンプレート治具」の2種類があります。^[4]プッシュ治具は、ドアの表面に対して垂直にフォルスナービットを保持するために使用され、「穴テンプレート治具」は、ドアの端と平行に配置してピット穴の位置をマークするために使用されます。^[3]

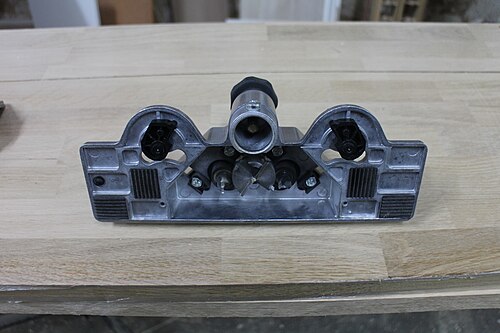

市販されているジグにはさまざまなスタイルがあります。基本的に、プッシュジグはすべて、ユーザーが何らかの方法でジグツールを固定できるという点で似ています。ジグには、ドアの表面に対して 90 度の角度が維持されるように、フォルスナービットの中心をマークされた穴の中心に配置するための何らかの手段があります。^[5]非常に一般的な方法は、ドアの端までの距離を示すマークが付いたシンプルな段ボールまたはアルミニウムのテンプレートを使用することです。これらのタイプのジグは通常、安定性のために台座に固定されたハンドドリルと一緒に使用されます。^[6]

多くの木工職人は手で穴を開けることを好みますが、90度の角度が重要な完璧な穴を開けるには少し練習が必要です。手動の方法では治具は必要ありませんが、治具を使用すると穴を開けるのが簡単になります^[3]

隠しヒンジ

隠しヒンジは家具の扉に取り付けられます (自動閉鎖機能の有無、ダンピングシステムの有無にかかわらず)。隠しヒンジは 2 つの部分から構成されています。1 つはヒンジカップとアーム、もう 1 つは取り付けプレートです。ヨーロッパで開発され、メートル法の取り付け基準を使用しているため、「カップヒンジ」または「ユーロヒンジ」とも呼ばれます。このような隠しヒンジのほとんどは、キャビネット面からのスタンドオフ距離、および各ヒンジの 2 つのネジによるピッチとロールを現場で完全に調整できるという利点があります。^[7]

隠しヒンジには、取り付けられるドアの形式に応じてさまざまなタイプがあります。

真っ直ぐ;
曲がった;
スーパーベント;

開き具合もさまざまで、ドアブレードとワードローブ側面の間の角度は 45°、90°、180°、165°（コーナーや面取り部への取り付け用の特別な調整）です。

フォルスナービット

発明者のベンジャミン・フォルスナーにちなんで名付けられたフォルスナービットは、木材に木目に対してどの方向にも正確に平底の穴を開ける。木材の角を切断したり、重なり合った穴を開けたりできる。穴の底が平らなので、すでに接着されているベニア板に穴を開けて象嵌を付けるときに便利。材料に押し込むには大きな力が必要なので、通常はポータブルドリルではなく、ドリルプレスや旋盤で使用される。他のほとんどのドリルビットとは異なり、手工具として使用するのは実用的ではない。^[8]

ビットには、切削中ずっとビットをガイドする中心点があります（偶然にも、穴の平らな底が台無しになります）。周囲の円筒形のカッターは、穴の端にある木材繊維を切断し、ビットをより正確に材料に導くのにも役立ちます。画像のツールは、この円筒形に合計2つの刃を持っています。フォルスナービットには、穴の底で材料を削り取るための放射状の刃があります。^[9]画像のビットには2つの放射状の刃があります。他のデザインでは、より多くの刃がある場合があります。フォルスナービットには、穴から切りくずを取り除くメカニズムがないため、定期的に引き抜く必要があります。^[10]

参照

フローティングヒンジ – 回転と直線運動を可能にするヒンジのタイプ
滑り軸受 – 転がり要素のない最もシンプルなタイプの軸受
IKEA – スウェーデンの家具メーカー
