 2013年8月9日、HTV-4がSSRMSに掴まれている様子 | |
| ミッションタイプ | ISS補給 |
|---|---|
| オペレーター | 宇宙航空研究開発機構 |
| コスパーID | 2013-040A |
| SATCAT番号 | 39221 |
| ミッション期間 | 35日間 |
| 宇宙船の特性 | |
| 宇宙船の種類 | 宇宙ステーション補給機（HTV） |
| メーカー | 三菱重工業（MHI） |
| 打ち上げ質量 | 15900キロ |
| 乾燥質量 | 10500キロ |
| ミッション開始 | |
| 発売日 | 2013年8月3日 19:48:46 UTC |
| ロケット | H-IIB 4号機 |
| 発射場 | 種子島吉信-2 |
| 請負業者 | 三菱重工業 |
| ミッション終了 | |
| 廃棄 | 軌道から外れた |
| 減衰日 | 2013年9月7日 06:37 UTC |
| 軌道パラメータ | |
| 参照システム | 地球中心軌道[1] |
| 政権 | 低軌道 |
| 傾斜 | 51.66° |
| ISSへの停泊 | |
| 停泊港 | 調和 |
| RMSキャプチャ | 2013年8月9日 11:22 UTC |
| 停泊日 | 2013年8月9日 15:28 UTC |
| 出港日 | 2013年9月4日 12:07 UTC |
| RMSリリース | 2013年9月4日 16:20 UTC |
| 停泊時間 | 25日20時間29分 |
| 貨物 | |
| 質量 | 5400キロ |
| 加圧 | 3900キロ |
| 非加圧 | 1500キロ |
こうのとり4号機は、 HTV-4としても知られ、国際宇宙ステーションへの補給のために2013年8月に打ち上げられた無人貨物宇宙船、宇宙ステーション補給機（H-II Transfer Vehicle ）の4回目の飛行であった。2013年8月3日に種子島宇宙センターからH-IIBロケット4号機（H-IIB F4）に搭載されて打ち上げられ、2013年8月9日までにISSに接続され、5,400キログラム（11,900ポンド）の貨物を運んだ。[2]こうのとり4号機は2013年9月4日にドッキングを解除され、2013年9月7日に再突入により破壊された。[3] [4]
仕様
こうのとり4号機と従来のHTVとの主な変更点は次のとおりです。
- これまでのこうのとり3号機ではIHIエアロスペース社製の姿勢制御システム（RCS）スラスタが使用されていましたが、こうのとり4号機ではHTV-1号機やこうのとり2号機と同様にエアロジェット社製のRCSが使用されています。エアロジェット社製の部品を使用するのは今回が最後となり、今後のこうのとりではIHI社製のものを使用する予定です。
- 太陽電池パネルの1つは、ISSへの結合時に表面電位を測定するためのセンサーモジュールに交換されました。[5]
- より多くの遅延貨物の輸送を可能にするために地上業務を継続的に改善します。
- こうのとりが非加圧廃棄物貨物（NASAの工学実験モジュールSTP-H3）を積んで大気圏に再突入するのは今回が初めて。
- ISSから離脱した後の軌道は、大気圏への突入がISSから観測できるよう、ISSの上空を通過するタイミングで再突入するように調整されます。
貨物
こうのとり4号機は約5,400キログラム（11,900ポンド）の貨物を搭載しており、そのうち3,900キログラム（8,600ポンド）が与圧室、1,500キログラム（3,300ポンド）が非与圧室となっている。
与圧貨物には、CANA（きぼうのキャビンネットワークシステム）、スターリングサイクル冷凍機（FROST）、ISS極低温実験保管ボックス（ICE Box）、i-Ballおよび再突入データレコーダー（REDR）、4つのCubeSat（PicoDragon、ArduSat-1、ArduSat-X、TechEdSat-3p）、およびキロボ（若田光一氏の随伴ロボット）が含まれます。
非与圧貨物には、ISSシステムのスペアパーツであるMBSU（メインバススイッチングユニット）とUTA（ユーティリティ転送アセンブリ） 、およびNASAの実験モジュールSTP-H4（スペーステストプログラム-ヒューストン4）が含まれます。
手術
打ち上げとISSへのランデブー

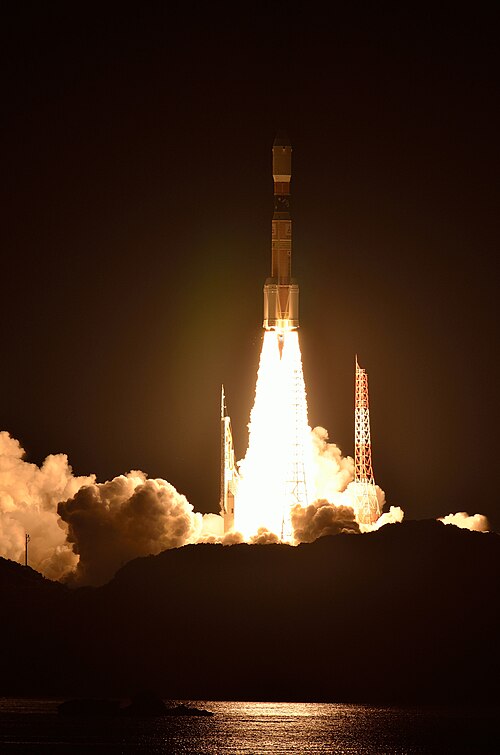

こうのとり4号機は、2013年8月3日19時48分46秒（UTC） 、種子島宇宙センターの吉信発射場第2発射台からH-IIBロケットに載せられて打ち上げられた。5.5日間の軌道操作の後、2013年8月9日05時31分（UTC）、ISSの後方5キロメートル（3.1マイル）にある接近開始地点に到着し、[6] 08時05分（UTC）、最終接近シーケンスを開始した。[7] ISSのロボットアームCanadarm2は、11時22分（UTC）にこうのとり4号機を掴み、16時32分（UTC）にISSの共通結合機構（CBM）に固定した。結合操作はすべて18時38分（UTC）に完了した。[8]
ISSに係留中の操作
2013年8月10日11時11分（UTC）にISSの乗組員はハッチを開け、与圧補給キャリア（PLC）に入りました。[9]
国際宇宙ステーションからの離脱と地球大気圏への再突入
こうのとり4号機は2013年9月4日16時20分（UTC）にISSから切り離され、カレン・ナイバーグはステーションのカナダアーム2を使用してHTV-4号機を国際宇宙ステーションから遠ざけました。[3]
放出後の軌道は、ISSが観測のために上空を通過するタイミングに合わせて再突入するように制御された。日本の飛行管制官は、2013年9月7日6時11分（UTC）にHTV-4を軌道から外し、2013年9月7日6時37分（UTC）頃に大気圏に再突入した。[4]
注記
- ^ マクドウェル、ジョナサン。「衛星カタログ」。ジョナサンの宇宙ページ。 2013年11月9日閲覧。
- ^ NASA - 日本の貨物船が捕獲され、宇宙ステーションに停泊 (2013)この記事には、パブリックドメイン
であるこのソースからのテキストが組み込まれています。
- ^ ab 「宇宙ステーションがコウノトリを放ち、白鳥を待つ」NASA、2013年9月4日。 2013年9月4日閲覧。 この記事には、パブリック ドメインであるこのソースからのテキストが組み込まれています。
- ^ ab 「宇宙ステーション補給機「こうのとり4号機」（HTV-4）の再突入に成功」JAXA、2013年9月7日。2013年9月15日時点のオリジナルよりアーカイブ。 2013年12月1日閲覧。
- ^ 「HTV4の特徴」2013年7月29日閲覧。
- ^ 「こうのとり4号機、ISS後方5kmに到達」JAXA、2013年8月9日。 2013年8月15日閲覧。
- ^ 「こうのとり4号機、ISSへの接近を再開」JAXA 2013年8月15日閲覧。
- ^ 「ISSクルー、こうのとり4号機の結合作業を完了」JAXA、2013年8月10日。 2013年8月15日閲覧。
- ^ JAXA (2013年8月12日). 「ISSクルーがこうのとり4号機与圧部補給キャリア（PLC）に搭乗。曝露パレット（EP）の移送が完了」 。 2013年8月15日閲覧。
