フリップディスクディスプレイ

フリップディスクディスプレイ（またはフリップドットディスプレイ）は、大型の屋外標識、通常は直射日光にさらされる屋外標識に使用される電気機械式ドットマトリックス表示技術である。フリップディスク技術は、北米、ヨーロッパ、オーストラリアのバスや電車の外部行先標識、高速道路の可変メッセージ標識に使用されている。また、公共情報ディスプレイにも広く使用されている。^[1]カナダの番組であるJust Like Mom、The Joke's on Us、Uh Oh!など、いくつかのゲーム番組でもフリップディスクディスプレイが使用されていたが、最も有名なのは1976年から1995年まで放送されたアメリカのゲーム番組Family Feudと、1980年から2002年まで放送されたそのイギリス版Family Fortunesである。Family Feudのポーランド版であるFamiliadaでは、このボードをスウェーデン版の番組から購入したものを今でも使用している。^[2]

フリップ ディスク ディスプレイは、片面が黒、もう片面が明るい色 (通常は白または蛍光黄色) の小さな金属ディスクのグリッドで構成され、黒い背景に配置されています。電源を入れると、ディスクが裏返って反対側が表示されます。裏返すと、ディスクは電源がなくても所定の位置に留まります。

ディスクは、小さな永久磁石を備えた軸に取り付けられています。磁石の近くにはソレノイドが配置されています。ソレノイド コイルに適切な電気極性でパルスをかけると、軸の永久磁石が磁場と一直線になり、ディスクも回転します。別のスタイルでは、ディスク自体に磁石が埋め込まれ、端または側面に別のソレノイドが配置されてディスクを反転します。

コンピュータ化されたドライバ システムは、データ (通常は文字) を読み取り、適切なディスクを反転して目的の表示を生成します。一部のディスプレイでは、ソレノイドのもう一方の端を使用してリード スイッチを作動させ、ディスクの後ろにあるLEDアレイを制御します。これにより、夜間でも視認できるディスプレイが実現しますが、追加の駆動電子機器は必要ありません。

さまざまな駆動方式が使用されています。それらの基本的な目的は、ソレノイドを駆動するために必要な配線と電子機器の量を減らすことです。一般的な方法はすべて、ソレノイドを何らかのマトリックスで接続します。1 つの駆動方法は、コア メモリの駆動方法に似ています。ソレノイドは単純なマトリックスで接続されます。2 本の通電ワイヤの交差点にあるソレノイドは、ディスクを反転させるのに十分な電流で駆動されます。垂直または水平のラインのみで通電されているソレノイドには、必要な力の半分しかかかりません (磁束は電流に比例し、電流は電圧に比例するため)。通電されていないラインにあるソレノイドも反転しません。

通常、駆動方式は上から下へと進み、各水平ラインに電源を投入し、次にその列を設定するために必要な垂直ラインに電源を投入します。このプロセス全体には数秒かかり、その間にディスクが裏返される音がかなり特徴的です。

他の駆動方式では、ダイオードを使用して非駆動ソレノイドを分離し、状態を変更する必要があるディスクのみを反転できるようにします。これにより、消費電力が少なくなり、より堅牢になる可能性があります。

フリップディスクディスプレイは、トランスカナダ航空（現在のエアカナダ）の要請により、フェランティ・パッカード社のケニオン・テイラーが開発しました。1961年にこのシステムが特許を取得したとき、TCAはすでに興味を失っており、フェランティの経営陣もこのプロジェクトをあまり興味深いものとは考えませんでした。

このシステムの最初の大きなチャンスは1961年にモントリオール証券取引所が取引情報の表示方法を近代化することを決定したときに訪れました。^[1]フェランティ・パッカードとウェスティングハウスの両社がこのプロジェクトに入札し、ウェスティングハウスはエレクトロルミネッセンス技術を使用しました。フェランティは、取引所の新しいオフィスの向かいにある使われなくなった倉庫に作ったモックアップでシステムのデモを行い、手描きのドットを手で動かしてシステムの動作を示した後、契約を獲得しました。ドットは、利用可能になると徐々に動作モジュールに置き換えられました。70万ドル（2023年の714万ドルに相当）のシステムは遅延と技術的問題に悩まされましたが、完全に稼働すると非常に信頼できると見なされました。

このシステムは、磁気コアメモリの組み立てと非常によく似た方法でディスプレイを「縫い付ける」女性によって手作業で組み立てられていたため、比較的高価でした。さらに悪いことに、フェランティは、1971 年までに月額 12,000 ドルの損失を出す保守契約を結びました。^[1]エンジニアリングおよび保守部門の再編成により、これらの問題は解決され、価格は下がり始めました。1977 年までに、このシステムは世界の主要証券取引所の半数で販売されるようになりました。

価格が下がると、すぐにより広い用途で使われるようになり、特に高速道路の標識や公共交通機関の情報システムで使われるようになった。ヨーロッパと米国では、同じ技術に基づいたベーンディスプレイがガソリンスタンドの価格表示に人気となった。1974年、フェランティはバスや電車の前面に取り付ける小型バージョンを作るプロジェクトを開始し、1977年までにこれらの収益は他の事業部門の収益を上回った。^[1]ディスプレイは、固まったディスクを外すために、しばしばちょっとしたメンテナンスが必要だった。

フリップディスクシステムは現在でも広く普及していますが、新しい設備ではあまり見られません。その代わりにLEDベースの製品が使われています。LEDベースの製品は、メッセージが変わるたびに電力を消費するのではなく、常に少量の電力を消費しますが、明るい場所でも暗い場所でも簡単に見え、可動部品がないためメンテナンスもほとんど必要ありません。^[3]

一部のメーカーは、フリップドットとLED技術を併用した複合ディスプレイ（各ドットディスクに独自のLEDを搭載）を提供し、それぞれの長所を組み合わせています。たとえば、チェコのBlansko社BUSEは、中央および東ヨーロッパで自社特許を取得したDOT-LEDディスプレイ（DOTのみ、LEDのみ）を供給しています。^[4]この複合技術は、ほとんどの新しいバスや路面電車の屋外ディスプレイに使用されました。

•
  公共交通機関の車両にある行き先と路線番号の標識（チェコ共和国プラハの路面電車）
•
  公共交通機関の車両の行き先と路線番号の標識（チェコ共和国プラハの近郊電車）
•
  公共交通機関の駅やターミナルの出発案内板（エルベ川フェリー バート シャンダウ、ドイツ）
•
  公共交通機関の駅やターミナルの出発案内板（チェコ共和国、ジェチンのバス停）
•
  公共交通機関の停留所の路線標識（チェコ共和国、プラハ）
•

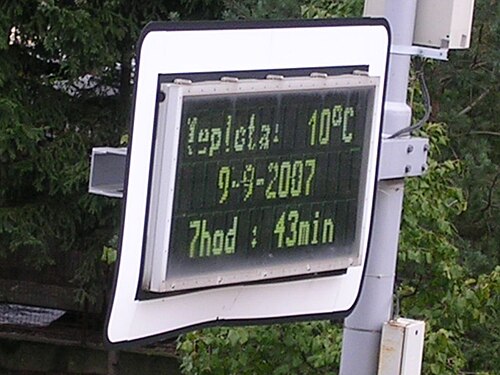

  道路交通情報（チェコ共和国プラハ）
•
  メトロポリタン交通局（ニューヨーク市、アメリカ合衆国）で運行されているMCI D4500の行先標識
•
  ポーランド版「ファミリー・フュード」で使用されたボード
