フィルムベース

フィルムベースは透明な基板で、その上に載せる感光 乳剤の支持体として機能します。乳剤層に関連する多数の層とコーティングにもかかわらず、ベースは一般に、フィルムストックの厚さの大部分を占めます。19 世紀後半以来、使用されているフィルムベースには、硝酸塩 (1951 年頃まで)、酢酸塩、ポリエステルの 3 つの主要なタイプがあります。

写真の文献では、「硝酸塩」は化学物質のニトロセルロースの同義語として使用されています。また、「硝酸セルロース」とも呼ばれます。ニトロセルロースは火薬の代替推進剤として最初に使用された火薬綿です。

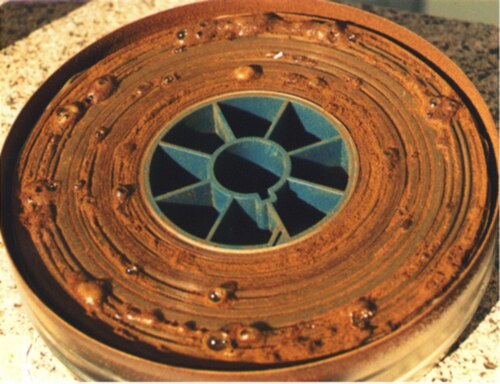

硝酸塩ベースのフィルムストックは、 1880年代のジョン・カーバット、ハンニバル・グッドウィン、イーストマン・コダックによるセルロイドの開発のおかげで、初めて市販された透明で柔軟な可塑化ベースでした。イーストマンは、1889年に初めてフィルムストックを製造して一般に販売しました。残念ながら、硝酸塩には、火薬の適切な代替品となった特性である、非常に可燃性であるという重大な欠点もありました。硝酸塩は徐々に分解して可燃性ガスを生成し、粘着性になり、分解の最終段階では、フィルムからねばねばした液体がにじみ出て、最終的に物質が粉塵になります。これが起こると、自然発火の可能性がさらに高まります。

映画が誕生して数十年経った頃、映写機のフィルムゲートを通過する際にフィルムが過度の熱にさらされると映写室で火災​​が発生することは珍しくなく、このタイプの事故が何度か発生し、炎や煙、あるいはその結果として観客が暴走して死亡する事態となった。ゲート内でフィルムが詰まって発生した火災事故は、映画『シネマ・パラダイス』（1988 年）の重要な筋書きとなった。

1978 年は、米国国立公文書記録管理局とジョージ イーストマン ハウスの両方で硝酸塩フィルム保管庫が自然発火する事故が発生し、映画アーカイブにとって特に壊滅的な年となりました。イーストマン ハウスは 329 本の映画のオリジナル カメラ ネガを失い、国立公文書館は 1,260 万フィートのニュース映画の映像を失いました。硝酸セルロースには酸素が含まれるため、硝酸塩の火災は消火不可能です。米国海軍は、硝酸塩フィルムの安全な取り扱いと使用に関する教育用ビデオを制作しており、水中で燃える硝酸塩フィルム 1 リールの映像が含まれています。ベースは非常に可燃性が高いため、テスト目的でフィルムを意図的に点火する場合は、徹底した安全対策を講じずに 1 フレームを超えないようにすることをお勧めします。硝酸塩フィルムの燃焼によって発生する煙は非常に有毒で、いくつかの有毒ガスが含まれており、大量に吸入すると致命的になる可能性があります。

硝酸塩フィルムの多くは、ここ数十年で安全在庫に移され、オリジナルの硝酸塩プリントは、硝酸塩火災によって他の非硝酸塩フィルムが破壊されるのを防ぐために、通常別々に保管されます。また、硝酸塩フィルムから放出されるガスは、安全フィルムの乳剤にも影響を及ぼします。通常、硝酸塩コレクションは、火災が一部で発生した場合にコレクション全体への被害を最小限に抑えるために、いくつかの異なる耐火室に分割されます。今日の劇場では、硝酸塩フィルムを上映する認定を受ける前に、厳格な安全基準と予防措置に合格するのが普通です。これには、耐火映写室、送りリールと巻き取りリールを取り囲む防火室、映写機に組み込まれ、映写機のフィルム ゲートに向けられ、フィルムが発火するとトリガーが解放される複数の消火器が含まれます。硝酸塩フィルムは「危険物」に分類されており、保管と輸送にはライセンスが必要です。

1951年頃までは、主要な映画製作のすべてで硝酸塩フィルムが使用されていました。無声映画の多くが生き残ったのは、硝酸塩ベースを使用していない16mmフィルムにプリントされたためです。2013年9月に米国議会図書館が発表した報告書によると、アメリカの無声長編映画の70%が失われています。^[1]

写真の文献では、「アセテート」は、セルロースアセテート、セルローストリアセテート、セルロースジアセテート、セルロースアセテートプロピオネート、セルロースアセテートブチレートなど、いくつかの化学物質の同義語として使用されています。これらはすべて、フィルムベースを製造するために、個別に、または混合して使用されてきました。

硝酸塩フィルムベースの危険性は、開発当初から知られていたにもかかわらず、コダックが 4 年間の転換プログラムを完了してアセテートベースのフィルムストックのみを製造するようになった 1952 年までは、事実上すべての主要映画で使用されていました。コダックは、1909 年にはすでにアセテート「安全フィルム」の開発に着手し、1910 年に 22 mm フィルム用に販売を開始しました。アセテートは、もともとアマチュアのホーム ムービー用に開発された8 mmおよび16 mmフォーマットで常に使用されており、一般大衆へのリスクを最小限に抑えるために、35 mm 未満のほとんどのフォーマットで一般的に使用されていました。ただし、35 mm から再スリットされることが多かった 17.5 mm などのいくつかのフォーマットは、硝酸塩でした。コダックがアマチュアの標準フォーマットの幅として 17.5 mm ではなく 16 mm を選択した理由の 1 つは、特にホーム ムービーで硝酸塩の再スリットが使用されるのを防ぐためでした。

現在、映画用カメラのネガはすべてアセテートフィルムで撮影されている。これは、アセテートフィルムが硝酸塩よりも安全だがポリエステルベースほど強力ではないため、フィルム詰まりが発生した場合にフィルムではなくカメラを損傷する恐れがあるからである。アセテートはフィルムセメントで接合することもできるが、ポリエステルはテープか超音波接合器でしか接合できないため、ポリエステルは編集が困難である。アセテートフィルムは高熱で燃えるのではなく、むしろ溶けて泡立つようなバーンアウト効果を引き起こす。これはペルソナ（1966年）やトゥー・レーン・ブラックトップ（1971年）やマペット・ムービー（1979年）やベルベット・ゴールドマイン（1998年）などの映画でシミュレートされているのを見ることができる。これは、映画の上映中にフレームがプロジェクターのフィルムゲートに引っかかったときに起こることがある。アセテートフィルムは、時間とともに劣化することもある。熱、湿気、酸にさらされると、アセチル基がセルロースとの分子結合から切断される。今や自由になった酢酸は空気中に放出される。酢酸は酢なので、酢特有の臭いがします。これは酢症候群として知られています。劣化が進むと、フィルムベースが脆くなり、縮みます。

写真の文献では、ポリエステルはポリエチレンテレフタレートであり、コダックはこれを「ESTAR」という商標名で呼んでいます。

ポリエステルは、最も最近開発されたフィルムベースです。特殊な写真撮影用途に初めて使用されたのは 1955 年ですが、映画プリントで圧倒的な人気を博したのは 1990 年代に入ってからです。柔軟性、強度、安定性があるため、ポストプロダクション、展示、アーカイブの目的に非常に適しています。ただし、その強度は、ポリエステルベースのフィルムは破損しにくいため、フィルム詰まりや余分な張力が発生すると、フィルム機器を破損する可能性が高くなるという点で、欠点と見なされることもあります。そのため、映画カメラでは、カメラのネガを撮影するのにこのベースを使用しません。カメラではなくフィルムが破損する方がはるかに好ましく、時間と費用の面でもコストがかからないためです。さらに、カメラでは、ネガ ストックをすべて使用できるように、ラップ スプライス可能なトリアセテート ベースが必要です。

PETフィルムベースは超音波接合や、2枚のフィルムの端を溶かして接合することができる。^[2]

フィルム ロールのフィルム ベースを識別するのに役立つ要素がいくつかあります。その多くは 100% 決定的なものではないため、フィルム ベースを確実に検証するには、これらの要素のいくつかを使用するのが最適です。

• フィルムの端に沿って印刷する:
  • 古いフィルムの場合、多くの場合「硝酸塩」または「安全」と記載されていますが、このテキストはネガまたはその他の中間ストックから印刷されることがあります。
  • 日付コード^[3]（2001年以前のコダックプリントフィルム）または実際に印刷された4桁の年が含まれる場合があります。
  • 印刷用紙を一意に識別する乳剤番号が含まれる場合があります（新しい用紙のみ）
• 1951 年以降に製造されたコダックのフィルムには硝酸塩は使用されていません。また、1955 年以前のいかなる種類のフィルムもポリエステルではありません (ポリエステルは、コダックではなくデュポンによって最初に導入されました。コダックは、デュポンが市場から撤退した後、ずっと後に登場しました)。
• 劣化アーティファクトは、硝酸塩（有害な硝酸ガス、琥珀色の変色、柔らかく粘着性のある、または粉末状の膜）と酢酸塩（酢酸ガス、赤または青の変色、収縮、脆さ、気泡または結晶の存在）に区別されます。
• ポリエステルは、交差偏光フィルターを通して見ると、赤と緑の干渉色を示します。
• ジフェニルアミンと硫酸の溶液は硝酸塩を濃い青色に変えるでしょう。
• 1 フレームの硝酸塩を厳密に制御して燃焼させると、明るい黄色の炎が発生し、フィルムがほぼ完全に燃え尽きます。(硝酸塩フィルムは多くの管轄区域で規制対象物質とみなされていることに注意してください。安全上の懸念や潜在的な法的責任のため、意図的に燃やすことは一般的に強く推奨されません。)
• 硝酸塩フィルムは、メチルアルコール、エチルアルコール、エーテルなど、さまざまな溶媒に溶けます。
• トリクロロエチレン中のベースの比重を浮上試験すると、硝酸塩は沈み、酢酸塩は浮き、ポリエステルは中間付近に留まるはずです。ただし、不純物や劣化要因によって複雑になる場合があります。
• フィルムのロールの側面から光を当てると、それがポリエステルの場合は光が透過しますが、アセテートの場合は光は透過しません。
• ポリエステルフィルムはアセテートと違って非常に強度があり、剥がれにくいです。

注記

さらに読む

• ウィルヘルム、ヘンリー、キャロル・ブラウアー共著。『カラー写真の耐久性と管理：従来型とデジタルカラープリント、カラーネガ、スライド、映画』、第 19 章 - カラーおよび白黒フィルムとプリントを保管するための霜取り不要の冷蔵庫。アイオワ州グリンネル：Preservation Publishing Company、1993 年。
• 国立映画保存財団映画保存ガイド - アーカイブ、図書館、博物館のための基礎知識 2019-04-14 にWayback Machineでアーカイブ。カリフォルニア州サンフランシスコ : 国立映画保存財団、2004 年。
• コダック映画フィルム年表 2013-10-15ウェイバックマシンにアーカイブ
• NEDCC 技術リーフレット - フィルムベース写真材料の簡単なガイド: 識別、手入れ、複製
