Big Board (1980) とBig Board II (1982) は、ジム・ファーガソンが設計したZ80ベースのシングルボードコンピュータです。CPU、メモリ、ディスクドライブインターフェイス、キーボード、ビデオモニターインターフェイスなど、 CP/M互換の完全なコンピュータシステムを単一のプリント基板上に提供しました。[1]プリント基板は、Shugart 801 または 851 フロッピードライブに一致するサイズでした。これにより、最大 2 つの 8 インチまたは 5 1/4 インチのフロッピーディスクドライブを接続できました。Big Board II では、ハードディスクドライブ用のSASIインターフェイス、システム速度の向上 (4 MHz対 2.5 MHz)、および端末インターフェイスの向上が追加されました。[2]
Big Board の 1 つのバージョンはXerox 820で使用されました。
ハードウェア
ビッグボードは、集積回路用ソケットを備えた未実装のプリント基板として販売され、マニュアルと追加コンポーネントを購入するオプションが付属していました[3] 。ビッグボードの設計は、システムを構築できるほど単純であったため、電子工学の経験がない多くの人々が、当時の完全に組み立てられたシステムよりもはるかに低いコストで、独自の高性能なコンピュータシステムを構築して立ち上げることができました。このように、ビッグボードは、後に人気となったDIY PC クローンの先駆けでした。最も一般的な形式では、完全に組み立てられテストされたビッグボードを、電源、1台または2台の8インチフロッピーディスクドライブ、複合モニター、およびASCIIエンコードキーボードに接続するだけで、完全に機能するシステムが提供されます。モニターとキーボードの代わりにシリアルターミナルを使用できるため、組み立てがさらに簡単になりました。基本的な組み立てに必要な唯一のツールは、ターミナルブロックの電源接続用のドライバーでした[4]
この設計は、システムの拡張や機能強化のために変更するのも簡単だった。システムクロック速度を上げるためのさまざまな変更が可能で、その中にはジャンパーだけを必要とするものもあった（例えば、クロック分周器をジャンパーするだけで3.5MHzの速度アップグレードが実現でき、ソフトウェアの変更やボード上のICの変更は不要）。 [5]また、リアルタイムクロック、4MHzアップグレード、倍密度フロッピーアップグレード、ディスプレイの文字拡張（反転表示、点滅など）、SASIやSCSIなどのハードディスクインターフェースの追加など、ユーザーがインストール可能なシステムアップグレードも小規模ながら行われていた。これらのアップグレードのほとんどは、ボード上の既存のICソケットに差し込むドーターボードを使用して行われ、元のICはより高性能なICに交換されるか、ドーターボード上のソケットに配置されていた。
メモリを256KBにアップグレードすることが可能で、これは当時としては非常に大きな容量でした。[6] CP/Mでは直接サポートされていませんでしたが、余分なメモリを使用して、RAMディスク、オペレーティングシステムイメージのキャッシュ（ウォームブート時間を大幅に改善）、または印刷スプーラを実装することができました。
Big Board II (1982) は、オリジナルの Big Board の最も人気のあるアップグレードの多くを設計に取り入れました。また、小さなブレッドボード領域を備えており、ドーターボードを追加せずに多くの簡単なアップグレードを実行できました。[7]
ソフトウェア
Big Board は、主にCP/M オペレーティング システムバージョン 2.2 を実行するために設計されました。[8]システムの「ソフトウェア フロント パネル」である PFM-80 と呼ばれるROM内のモニター プログラムが付属していました。PFM のソース コード リストは、Micro Cornucopiaの第 1 号と第 2 号に掲載されていました。[9] PFM には、ユーザー コードで使用できる、十分に文書化されたルーチンが多数含まれていました。[10]
このボードには3つの予備の2K ROMソケットがあり、ファームウェアの追加が可能でした。人気のある追加ファームウェアはTiny BASIC、FORTH、[11]、PFMの拡張バージョンでした。
ドキュメント
Big Board には、回路図一式、「動作原理」というタイトルの文書、PFM-80 ユーザーズ マニュアル、Big Board の組み立てとテストの手順、部品リスト、およびこれらの付録が付属していました。動作原理には、CRT コントローラ、フロッピー ディスク コントローラ、シリアル通信、メモリバンクの切り替え、コネクタのピン配置など、システムの操作の詳細が説明されていました。
仕様

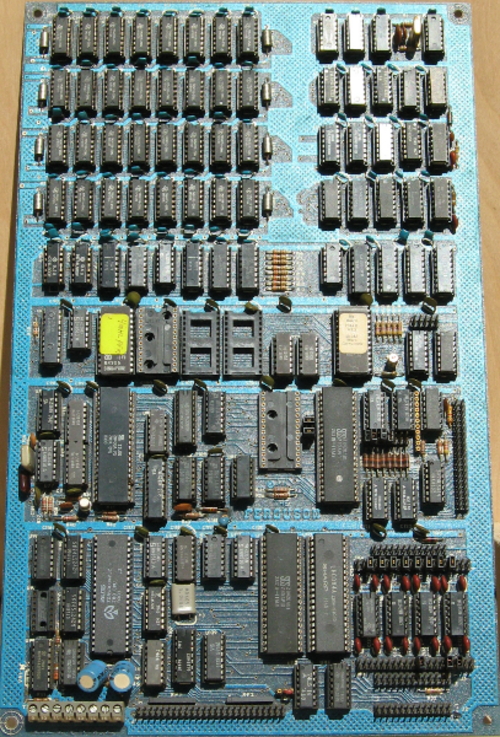

ビッグボードI
- 2.5 MHz のZ80 CPU。
- 32 個の 4116 または同等の64 KB ダイナミックRAM 。
- ASCIIキーボードインターフェイス 。
- 24行×80 文字の表示を可能にするTTL /複合ビデオ CRTインターフェイス。
- 最大 4 台の 8 インチShugart Associates SA800 互換 8 インチフロッピー ディスクドライブを追加できる SS/SD フロッピー ディスク インターフェイス。
- 2 つの (オプション) RS-232 シリアル ポート。
- パラレルCentronics互換プリンタ ポート。
- オプションのリアルタイム クロック。
- ボード寸法は 8.5 インチ × 13.75 インチ (216 mm × 349 mm)。SA-800 ディスク ドライブと比較すると、9.5 インチ × 14.5 インチ (240 mm × 370 mm) です。

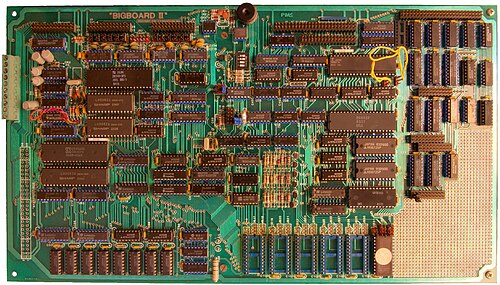

ビッグボード II
- 4MHzのZ80 CPU。
- 8 つの 4164 または同等の 64 KB ダイナミック RAM。
- SASI / SCSIハードディスク インターフェイス。汎用I/Oとして使用したり、他の SCSI デバイスの制御にも使用できます。
- ASCII キーボード インターフェイス。
- 24 行×80 文字の表示を可能にする TTL/複合ビデオ CRT インターフェイス。
- 最大 4 台の 8 インチまたは 5.25 インチ フロッピー ディスク ドライブを追加できる DS/DD フロッピー ディスク インターフェイス。
- Z80 SIO 経由の 2 つの RS-232 シリアル ポート。
- Z80 PIO 経由のパラレル Centronics 互換プリンタ ポート。
- オプションのリアルタイム クロック。
- ボード寸法 8.875 インチ × 14.5 インチ (225.4 mm × 368.3 mm)
- 6 つの ROM/ EPROMソケット (EPROM をその場でプログラムする機能を含む)。
ビッグボードコミュニティ
ビッグボードの成功により、マイクロコルヌコピア誌が誕生しました。[12]多くのビッグボードキットには、雑誌の定期購読のチラシが含まれていました。
この雑誌には、ユーザーレポート、ハードウェアアップグレード記事、サードパーティ製品のレビューが定期的に掲載されていました。雑誌の発行者は毎年SOG（Semi Official Get-together）を主催し、雑誌の読者がスタッフやライターと一緒にラフティング、持ち寄りパーティー、技術的なディスカッションに参加しました。[13]
サードパーティ製品
ゼロックス820コンピュータはビッグボードをベースにしており、InfoWorldは「その大きな利点は、ビッグボードの設計を使用していることにある」と述べた。[14] Shugart Associatesは、 Tandon Corporationと同様に、フロッピーディスクドライブの一般的な供給元であった。
Taylor Electric Company は、フロッピー ディスク ドライブ インターフェイスの強化、PFM の強化、Big Board に同梱されていたオリジナルの組み立ておよびテスト手順の修正などを含む「Better Board」を提供しました。
テキサス州アーリントンの SWP Microcomputer Products (旧 Software Publishers) は、Bigboard Dual Density アップグレードを提供しました。このアップグレードは、Big Board I がドライブ上でデュアル密度フォーマットを使用できるようにするためのハードウェアとソフトウェアの両方を提供しました。
Micro Cornucopia は、速度アップグレード、ROM とディスクの両方でのユーティリティ ソフトウェアと開発ツール、I/O 拡張など、Big Board コンピュータを強化するための多くの製品を提供しました。
AB Computer Products は、Big Board ユーザーを対象に、エンクロージャ、モニター、およびパンチ穴付き I/O パネルを販売していました。
ニューヨーク州ローマの D&W Associates は、 Big Board 市場をターゲットにしたモニター、ASCII エンコード キーボード、電源装置を販売していました。
アイダホ州モスクワの Paradise Valley Electronics 社は、 Big Board 用のグラフィック アップグレードやユーティリティ ソフトウェアに加え、FORTH のバージョンも販売していました。
JBW や Andy Bakkers を含むいくつかのメーカーが SASI インターフェース キットを販売していました。
カリフォルニア州サンディエゴの Kuzara Enterprises (旧 Design Technology) は、Big Board がXerox Diablo プリンターの全機能セットを使用できるプリンター インターフェイスを販売していました。
いくつかのメーカーは、CPU ドーターボードとしてリアルタイム クロックのアップグレードを提供しました。
Andy Bakkers は、Big Board II 用の 1 MB RAM ディスク ドーター ボードを販売しました。
Kenmore Computer Technologies (ニューヨーク州バッファロー) は、Ztime-I カレンダー/クロック ボード キットとソフトウェアを提供していました。カレンダー/クロック回路により、初期のコンピュータはデータにタイムスタンプを付け、時間に敏感なタスクを正確に実行できるようになりました。
