エクスプレス物流業者

エクスプレス物流キャリア3
モジュール統計
の一部	国際宇宙ステーション
発売日	2011年5月16日 12:56:28 UTC
打ち上げロケット	スペースシャトル/ STS-134
停泊中	2011 年 5 月 18 日、S3 トラスにて16:18
質量	6,361 kg (14,023 ポンド)

エクスプレス物流キャリア2

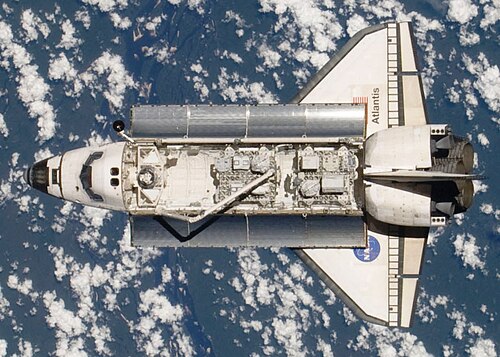

	スペースシャトルアトランティスの貨物室にある ELC 1 と 2 。
モジュール統計
の一部	国際宇宙ステーション
発売日	2009 年 11 月 16 日、19:28:09 UTC
打ち上げロケット	スペースシャトル/ STS-129
停泊中	2009 年 11 月 21 日、S3 トラスにて14:14
質量	6,100 kg (13,400 ポンド)

エクスプレス物流キャリア1
	スペースシャトルアトランティスの貨物室にある ELC 1 と 2 。
モジュール統計
の一部	国際宇宙ステーション
発売日	2009 年 11 月 16 日、19:28:09 UTC
打ち上げロケット	スペースシャトル/ STS-129
停泊中	2009年11月18日 21:27 P3トラス
質量	6,280 kg (13,840 ポンド)

ExPRESS (Expedite the PRocessing of Experiments to Space Station ) ロジスティクスキャリア( ELC ) は、国際宇宙ステーション(ISS)の非加圧接続型ペイロードプラットフォームであり、ISS での科学実験だけでなく、軌道交換ユニット(ORU)用の機械的取り付け面、電力、コマンドおよびデータ処理サービスも提供します。ELC は主にメリーランド州グリーンベルトのゴダード宇宙飛行センターで開発され、 JSC、KSC、およびMSFCの支援を受けています。ELC は以前は「エクスプレスパレット」と呼ばれ、加圧型 ExPRESS ラックの非加圧版です。ELC は、専用の地球周回衛星を別途必要とせずに、宇宙の真空で実験を展開するためのプラットフォームとインフラストラクチャを科学者に提供します。

ELCは、ISS統合トラスの共通接続システム（CAS）と直接インターフェースします。^[1] P3トラスには、非与圧貨物キャリア接続システム（UCCAS）メカニズムと呼ばれる2つの接続ポイントがあり、1つは天頂（宇宙側）を向いているUCCAS-1と呼ばれ、もう1つは天底（地球側）を向いているUCCAS-2と呼ばれます。S3トラスには、ペイロード接続システム（PAS）メカニズムと呼ばれる4つの同様の場所があり、2つは天頂（PAS-1とPAS-2）を向き、2つは天底（PAS-3とPAS-4）を向いています。

説明

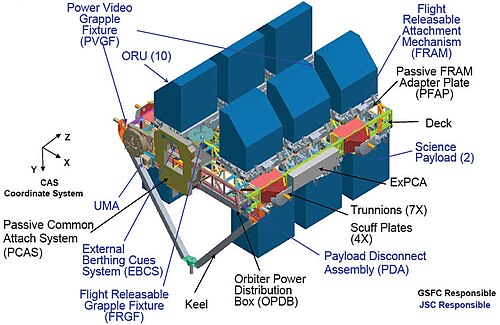

ELCは4つの非与圧接続ペイロードで、一部はブラジル宇宙機関^[2]によって国際宇宙ステーション（ISS）用に設計され、ISSでの科学実験のための機械的取り付け面、電力、コマンドおよびデータ処理サービスを提供します。ELCのデッキサイズは約14フィート×16フィートで、スペースシャトルのペイロードベイの幅に及びます。スチール製で、UV塗料でコーティングされています。各ELCは、専用の地球周回衛星を別途必要とせずに、宇宙の真空で実験を展開するためのプラットフォームとインフラストラクチャを科学者に提供できます。各キャリアは9,800ポンドを軌道に乗せることができ、必要に応じて回収できる予備のISSハードウェア（ ORU ）の駐機場としても機能します。 ^[3]実験は、ORUを保持するFRAMとほぼ同じサイズのExPRESSペイロードアダプター（ExPA）に取り付けられます。

電気サブシステム ExPRESS キャリアアビオニクス (ExPCA)

ELC の電気サブシステム内では、ExPRESS キャリアアビオニクス (ExPCA) が実験への電力分配と ISS へのデータインターフェイスを提供します。ExPCA 内では、ColdFireベースのフライトコンピュータ、ソフトウェア、および関連電子機器が「フライトコントローラユニット」(FCU) を構成します。FCU は、無料のオープンソースリアルタイムオペレーティングシステム(RTOS) RTEMSを実行し、次の主要な目標を持つ ELC コマンドおよびデータ処理 (C&DH) システムとしてコンピューティングリソースと通信リソースを提供します。

ELC および常駐実験のコマンドを受け入れるために、ISS への低速データリンク (LRDL) インターフェイスを提供します。ExPCA は、MIL-STD-1553 「ISS ローカルバス」上のリモートターミナル(RT)として実装されます。このインターフェイスは、ExPCA および常駐実験からのハウスキーピングテレメトリをISS に返します。
ExPCA から ELC 上の実験に LRDL を提供し、ISS からのコマンドを実験に転送し、実験からテレメトリを受信して ISS に送信します。これは別の MIL-STD-1553 インターフェイスであり、ExPCA はバスコントローラー(BC) として機能します。
ELC と ISS の間に高速データリンク (HRDL) を提供します。このインターフェイスは、最大 95.0 メガビット/秒 (Mbit/s) の容量を持つ光ファイバーデータバスとして実装されます。このインターフェイスの主な機能は、常駐実験から ISS に大量の実験科学データを返すことです。
ELC と常駐実験の間に、実験ごとに最大 6.0 Mbit/s のイーサネットローカルエリアネットワーク(LAN)を提供します。このインターフェイスの主な機能は、HRDL を介して中継された科学実験データを ISS から返すことです。
ExPA (ExPRESS ペイロードアダプタ) の各位置で 6 つのアナログ入力チャネルをサポートします。
各 ExPA ロケーションで6 つの個別のコマンドチャネルをサポートします。

ELC-2には、最初のELCベースのペイロードであるISS実験材料（MISSE-7）^[4]がExPAに搭載されて搭載されました。

ELC 打ち上げスケジュール

ELC-1 と ELC-2 は、2009 年 11 月のSTS-129ミッションでスペースシャトル アトランティスによって国際宇宙ステーションに輸送されました。ELC-4 は、2011 年 2 月 24 日のSTS-133 ディスカバリーミッションで打ち上げられ、2 月 27 日にステーションに設置されました。ELC-3 は、2011 年 5 月 16 日のSTS-134 エンデバーミッションで打ち上げられ、5 月 18 日にステーションに設置されました。

アルファ磁気分光計は、 ISS トラスの ELC-5 用に設計された取り付け場所にあります。

場所とコンポーネント

出典: ^[5]

ELC-1

ELC-1はUCCAS-2（天底、地球に面した）サイトのP3トラスに設置されています。ELC-1の重量は約13,840ポンドです。 ^[6] FRAMは飛行解除可能なアタッチメントメカニズムです。

FRAM-1（上面）ユーティリティ転送アセンブリ（UTA）、以前はラッチングエンドエフェクタ（LEE 204）がELC-1で打ち上げられた
FRAM-2（上面）プラズマコンタクタユニット（PCU）がELC-1で打ち上げられました
FRAM-3（上面）AWE ^[7]は以前はSTP-H5を保持していました。^[8]（ELC-3に移設）以前はSTP-H4を保持していました（HTV-4曝露パレットで運ばれ、2013年8月にSSRMS/Dextreによってここに配置されました）ペイロードは2015年8月27日にSPDM/Dextreによって取り外され、廃棄のためにHTV-5に移されました。その後、 2018年12月にSpaceX Dragon CRS-16によって運ばれたRRM3を保持し、2022年6月にELC-3に移設されました。
FRAM-4 (上面) 以前 ELC-1 で打ち上げられたバッテリー充電器放電ユニット (BCDU) (2019 年 10 月 18 日の EVA 中に P6 トラスに移されました)。 (新しい BCDU が SpaceX CRS 25 で配達され、代わりに設置されました)
FRAM-5（上面）コントロールモーメントジャイロスコープ（CMG SN104）がELC-1で打ち上げられました
FRAM-6（キール側）窒素タンクアセンブリ（NTA SN0002）がELC-1で打ち上げられました
FRAM-7（キール側）ポンプモジュール（PM SN0007）がELC-1で打ち上げられました
FRAM-8（キール側）EMIT、以前はOPALSとSTP-H5を保持していた（FRAM-3に移動、上記参照）（OPALSは2014年5月7日にDextre/SSRMS経由で配置されました。SpaceX Dragon CRS-3ペイロードによって運ばれ、2017年3月2日にSPDM/Dextreによって取り外され、廃棄のためにSpaceX Dragon CRS-10のトランクに保管されました。）^[9]
FRAM-9（キール側）アンモニアタンクアセンブリ（ATA）がELC-1で打ち上げられました

ELC-1 および ELC-2 (上面図) 打ち上げ前、軌道上で赤色が変化しています。
SSPF 内の ELC-1 下面図 (ラベル付き)
軌道上のELC-1キール側面図
JEM曝露プラットフォームHTV-4

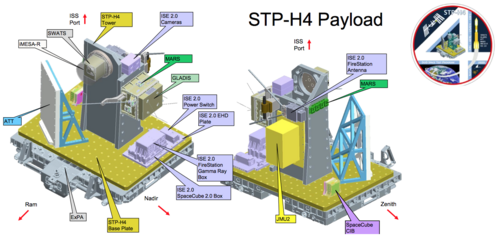

ブラジルのSTP-H4実験パッケージ

ELC-2

ELC-2はPAS-1（天頂、宇宙側）サイトのS3トラス上にあり、PAS-2のAMS-2と並んでいる。ELC-2の重量は約13,400ポンドである。 ^[6]

FRAM-1 (上側) リニアドライブユニット #2 (LDU #2) FRAM は元々 DCSU を保持していましたが、2013 年 1 月 30 日に SPDM によって ESP-2 からここに配置されました。(CTC-3 は 2011 年 12 月 22/23 日に SPDM のテストのために FRAM-2 に移動されました)
FRAM-2（上側）直流スイッチングユニット（DCSU #9）FRAMは元々、ELC-2で打ち上げられた貨物輸送コンテナ3（CTC-3）を保持していました（FRAM-1から移動されました - 上記を参照）。
FRAM-3 (上面) MISSE -FF 施設 FRAM は以前、 MISSEベースとして ExPRESS ペイロードアダプター (ExPA) を保持していました- MISSE-8 は 2013 年 7 月に Exp. 36 の乗組員によって削除されました (STS-134 は、ELC-2 で打ち上げられた MISSE-7 の代わりに MISSE-8 を追加しました。STS-135 は、2 番目の MISSE マウントに MISSE-8「ORMatE-III 露出プレート」を追加しました)。 (SPDM によって削除され、ブラックボックスが乗組員によって削除された後、廃棄のために SpaceX Dragon CRS-10 のトランクに保管されました。MISSE-FF は SpaceX CRS-14 で配達され、2018 年 4 月 12 日に SPDM/Dextre によって古いユニットの代わりに設置されました。)
FRAM-4（上面）メインバススイッチングユニットFRAMが元々保持していたサポート機器コントロールモーメントジャイロスコープ（CMG SN102）がELC-2で打ち上げられました
FRAM-5（上面）高圧ガスタンク＃2（HPGT＃2）（酸素不足）HPGT＃5はSTS-129の船外活動中にクエストエアロックに移設された^[6]
FRAM-6（キール側）ポンプモジュール（PM SN0004）。元々はPM SN0005に搭載され、ELC-2で打ち上げられた。健全なSN0005と劣化したSN0004（ESP-2上）は2015年3月6日にロボットで交換された。^[10]
FRAM-7 (キール側) NICER FRAMには、もともとMBSU (HTV-4曝露パレットで運ばれ、2013年8月にSSRMS/SPDMによってここに設置) が搭載されていましたが、Expedition 32クルーによって取り外され、トラスに取り付けられ、劣化したユニットが内部に持ち込まれ、SpX-C2のドラゴンの初飛行で地球に持ち帰られました。
FRAM-8（キール側）移動式輸送装置トレーリングアンビリカルシステムリールアセンブリ（MT TUS-RA #4）がELC-2で打ち上げられました。
FRAM-9（キール側）窒素タンクアセンブリ（NTA SN0003）がELC-2で打ち上げられました

ELC-1 および ELC-2 (上面図) 打ち上げ前、軌道上で赤色が変化。MISSE-7/8 の切り替えに注意してください。

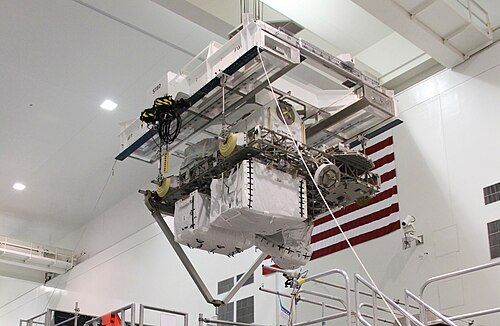

SSPFのペイロードキャニスターに移送中のELC-2の下側
S3トラスに設置される前のSSRMS上のELC-2
S3トラスの頂上にあるELC-2
ELC-2 は MISSE-7 と空になった HPGT FRAM を示しています

ELC-3

ELC-3はUCCAS-1（天頂、宇宙側）サイトのP3トラスに設置されている。ELC-3の重量は14,023ポンドである。 ^[11]

FRAM-1（上面）貨物輸送コンテナ5（CTC-5）がELC-3で打ち上げられました
FRAM-2（上面）特殊用途器用マニピュレーター（SPDM）アームがELC-3で打ち上げられる
FRAM-3 (上面) CODEX ( SpaceX CRS-31で打ち上げ) 以前は SCAN テストベッド、STP-H6、RRM3、および STP-H5 が開催されました。^[12]（SCANは2012年7月にHTV-3で到着しました。NASAの無線通信研究の試験施設として6年間機能した後、SCANはSPDM/Dextreによってトラスから取り外され、廃棄のためにSpaceX CRS-17のトランクに積み込まれました。）^[13]^[14]^[15]^[16]^{[17] （STP-H6は2019年5月に}SpaceX CRS 17に搭載されました。ペイロードは2021年9月に故障し、10月に国防総省によってXCOMが非アクティブ化されました。ペイロードは2021年11月にSPDM/Dextreによって取り外され、Cygnus NG-16で廃棄されました。^[18]）（RRM3はRRM2の代わりに2018年に設置されました。ペイロードは2019年に故障し、メタンとアンモニアのペイロードが宇宙に放出されました。2023年10月26日、外部マウントに取り付けられました。廃棄のため、シグナスNG-19貨物宇宙船に移送された。 ^[19]（STP-H5はAWEの到着時にELC 1から移送された。ペイロードは2024年3月に故障し、国防総省はミッション終了を宣言した。ペイロードはシグナスNG-20に移送され、廃棄された。）^[20]
FRAM-4 (上側) ラッチングエンドエフェクタ #5 (LEE #5) 以前は ELC-3 で打ち上げられた S バンドアンテナサブシステムアセンブリ #3 (SASA) に配置されていましたが、2023 年の船外活動中に SASA #3 がトラスに設置された後も ESP 2 に残っている劣化した SASA #1 を交換するために ESP 2 に移動されました。
FRAM-5 (キール側) TSIS (SpaceX CRS 13 で SDS とともに打ち上げ) FRAM は以前、ELC-3 で打ち上げられたスペーステストプログラム - ヒューストン 3 (STP-H3) DOD 実験を保持していましたが、SPDM によって取り外され、廃棄のために HTV-4 に搭載されました。
FRAM-6（キール側）アンモニアタンクアセンブリ（ATA）がELC-3で打ち上げられました
FRAM-7（キール側）高圧ガスタンク（HPGT）がELC-3で打ち上げられました
FRAM-8（キール側）Sバンドアンテナサブシステムアセンブリ＃4（SASA＃4）は、以前はELC-3で打ち上げられたSバンドアンテナサブシステムアセンブリ＃2（SASA）に保管されていました。

ELC-3 上面図

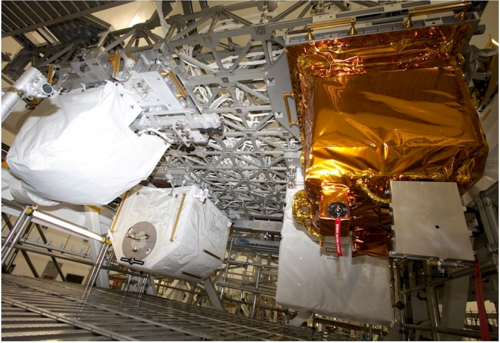

ELC-3 下面図
エンデバー号のロボットアームに掴まれたELC-3

ELC-4

エクスプレス物流キャリア4
モジュール統計
フロリダ州にあるNASAケネディ宇宙センターの宇宙ステーション処理施設で、技術者がELC-4デッキ・キール接合作業を行っている。
の一部	国際宇宙ステーション
発売日	2011年2月24日 21:53:24 UTC ( 2011-02-24UTC21:53:24Z )
打ち上げロケット	スペースシャトル/ STS-133
停泊中	2011年2月27日 03:22 S3トラス ( 2011-02-27UTC03:22Z )
質量	3,735 kg (8,235 ポンド)

ELC-4はPAS-4（天底、地球に面した）サイトのS3トラス上にあり、PAS-3のESP-3と並んでいます。ELC-4の重量は8,235ポンドです。 ^[21]

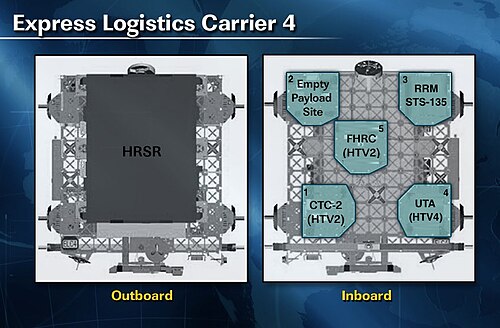

ELC-4の上部に搭載された熱遮断システムラジエーター（HRSR）^[21]
FRAM-1（キール側）貨物輸送コンテナ2（CTC-2）は、HTV-2（EP）によってISSに運ばれ、SPDMによって保持された^[22] HTV-2による最初の輸送以来
FRAM-2（キール側）MUSES、SpaceX Dragon CRS-11で配送
FRAM-3（キール側）SAGE IIIは、以前はロボット燃料補給ミッション（RRM）に保持されていましたが、STS-135によってISSに運ばれ、デスティニーのSPDMに一時的に配置されました。^[23]（SPDMに保持されていたRRMは後にこのFRAMに移動されました。2017年3月5日にSPDM / Dextreによって取り外され、廃棄のためにSpaceX Dragon CRS10のトランクに保管されました。）
FRAM-4（キール側）ユーティリティトランスファーアセンブリ（2013年8月にHTV-4 EPでSPDM経由で配送）
FRAM-5（キール側）フレックスホースロータリーカップラー（FHRC SN1005）は、HTV-2曝露パレット（EP）によってISSに運ばれ、その後SPDMを介してこのFRAMに移動されました^[22]

ELC-4 の熱遮断サブシステムラジエーター (HRSR)
HTV-2曝露プラットフォームのFHRCとCTC4
マイク・フォッサムはISSのロボットアームに乗り、RRMを一時保管のためにSPDMに移送している。
JEM曝露プラットフォームHTV-4
