ドリルプレスは、テーブル面の両方向に垂直な直線穴、皿穴、座ぐり穴を素早く簡単に開けるのに適したドリルマシンです。比較すると、手持ちドリルで垂直に穴を開けるのは難しく、再現性も低くなります。

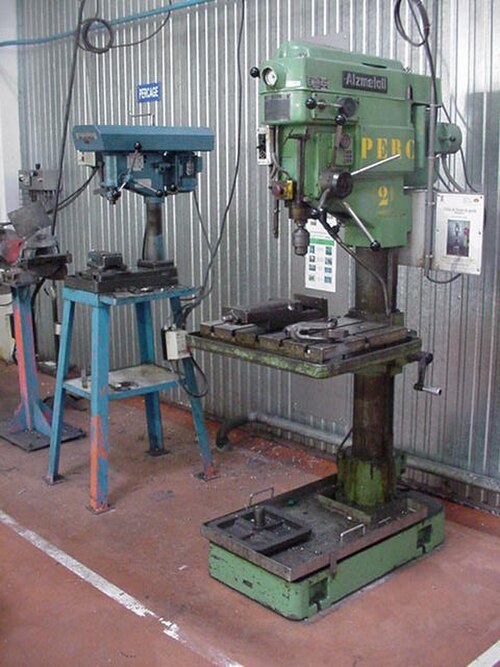

一般的な 2 つのタイプは、作業台に取り付ける卓上型ドリル プレスと、床に取り付ける大型のフロアスタンド型ドリル プレスです。これらは、転倒しないようにしっかりと取り付けるのが望ましいです。特殊なタイプは、磁気式ドリル マシンです。これは、使用中に磁気で固定することを目的とした移動式ドリル マシンで、現場での修理や産業界の生産にある程度使用されています。
ドリルプレスは、その構造に応じて主に 2 つのタイプに分けられます。
- コラム ドリル プレスは、ドリル スピンドルが軸方向(「コラムに沿って」)に上下に移動できることを特徴とする一般的なタイプで、通常はラックとピニオンを介して高さを調整できるテーブルを備えています。多くの場合、ワークピースを保持するバイスと共に使用され、バイスはテーブルに固定されます。複数の穴を開けるには、バイスを移動する必要があります。
- ラジアルドリルプレスは、スピンドルがスライドに取り付けられているため、ドリルを各穴あけの合間に放射状に動かすことができる特殊なタイプです。これにより、ワークピースを動かさずに複数の穴を開けることができます。一部のラジアルドリルマシンには、斜めに穴を開けるために、ラジアル軸を中心にスピンドルを回転させるオプションもあります。[1]
ドリルプレスには、趣味のワークショップ向けの小型のものから、産業用の大型のものまであります。ドリルを上下させるハンドルを使って手動で操作することも、コンピュータ数値制御(CNC) することもできます。
多くの場合、調整可能な深さストッパー[2]と、特定の高さでハンドルをロックする機能があります。ほとんどのドリルには速度調整機能があり、異なる材料やドリルの種類に応じて、たとえば100〜3600 r/minなどの異なる速度を使用する必要があります。ドリルの直径が小さい場合は高速が必要であり、柔らかい材料の場合は高速が必要です。[3]
安全性
ベンチドリルやフロアスタンドドリルは強力で危険な機械であり、多くの人が考えるよりも作業中の事故は多くあります。[4]機械に挟まると指や腕を失う可能性があります。そのため、作業中は手袋を着用したり、[5]長袖の服を着たり、 [6]長い髪を垂らしたりしないことが推奨されます。[5] [6]
また、通常、これらのマシンは上部が重く、転倒を防ぐために床またはテーブルにしっかりと取り付けるのが理想的です。
ワークピースは常にしっかりと固定する必要があります (特に金属ワークピース)。そうしないと、ドリルビットに引っかかって飛び散り、人を傷つける可能性があります。たとえば、クランプまたはバイスを使用してワークピースを保持し、クランプまたはバイス自体をドリルテーブルの溝に取り付けることができます。
使用前に、作業者は適切な個人用保護具（安全メガネと聴覚保護具）を装着していることを確認し、緊急停止装置とスプラッシュガードが機能することをテストし、工具とワークピースがしっかりと固定されていることを確認し、ビットと穴あけする材料に応じて速度を調整する必要があります。[7]
フライス盤と比較して
ドリルプレスには他のドリルと同様にチャックが付いており、フライス加工には適していません。スピンドルは横方向の力に耐えられるように設計されていないため、フライス加工を行うとチャックが緩んでユーザーに危険を及ぼしたり、ベアリングが早期に不自然に摩耗したりする可能性があります。
それでも、趣味で使うためにドリルプレスを間に合わせのフライス盤に改造することは珍しくありません。[8]これには大規模な改造が必要で、アルミニウム、真鍮、木材などの柔らかい材料の趣味のプロジェクトには適しているかもしれませんが、一般的に鋼鉄の作業には適さない平凡なフライス盤になります。[8]
したがって、フライス加工には、木工用のルーターや金属用のフライス盤など、適切なフライスカッターを使用することをお勧めします。一方、フライス盤は、穴あけとフライス加工の両方に使用できますが、はるかに高価なツールです。
