座ぐり

機械加工において、座ぐり穴（記号：⌴ ）は、別の同軸穴を拡大する円筒形の平底穴、またはそのフィーチャを作成するために使用されるツールです。座ぐり穴は通常、ソケットヘッドキャップスクリューやフィリスターヘッドスクリューなどのファスナーをワークピースの表面 と同じ高さかそれより下に配置する必要がある場合に使用されます。

座ぐり穴は小さな同軸穴を底が平らになるように拡大したものですが、皿穴は同軸穴を円錐状に拡大したものです。座ぐり穴は、非常に浅い座ぐり穴の形をとることがよくあります。

前述のように、座ぐり穴を作成するカッターは、座ぐり穴とも呼ばれることが多く、曖昧さを避けるために、代わりに座ぐり穴カッターという用語が使用されることもあります。

記号はUnicode文字U+2334 ⌴ COUNTERBOREです。

座ぐり穴は通常、六角頭またはソケット頭キャップスクリューなどの締結具の頭がワークピースの表面と同じ高さかそれ以下になる必要がある場合に使用されます。

座ぐり加工では、通常は留め具やベアリングの表面を平らで滑らかにするために材料が削り取られます。座ぐり加工は、鍛造または鋳造されたワークピースに通常必要です。座ぐり加工には、カウンターボアと呼ばれる工具が通常使用されますが、エンドミルも使用できます。表面を平らにするのに十分な材料のみが削り取られます。^[1]

座ぐり穴は、垂直でない面にあるファスナーヘッドに垂直な面を作成する場合にも使用されます。これが不可能な場合は、自動調整ナットが必要になる場合があります。

比較すると、皿穴は円錐形の穴をあけ、皿頭ネジを固定するために使用されます。

座ぐり穴のサイズ、特にファスナー ヘッドの座ぐり部分には標準規格が存在します。これらの標準規格は、企業間および標準化団体間で異なる場合があります。たとえば、ボーイング設計マニュアル BDM-1327 セクション 3.5 では、座ぐり面の公称直径はカッター公称サイズと同じで、フラット シート直径にフィレット半径の 2 倍を加えた値に等しくなります。これは、フラット シート直径に等しいASME Y14.5-2009 の座ぐり面の定義とは対照的です。

カウンターボアは、特定のネジのサイズに合わせて標準寸法で作られるか、特定のネジのサイズとは関係のないサイズで製造されます。いずれの場合も、カウンターボアの先端にはパイロットと呼ばれる直径の小さい部分があり、カウンターボアとカウンターボア加工する穴の同心性を確保するために不可欠な機能です。特定のネジのサイズに合わせたカウンターボアには通常、特定のネジのサイズに関連付けられたクリアランス穴の直径に適合する一体型パイロットがあります (例: 10 番の機械ネジの場合は 0.191 インチ)。特定のネジのサイズに関係のないカウンターボアは、取り外し可能なパイロットを受け入れるように設計されているため、任意のカウンターボア サイズをさまざまな穴のサイズに合わせることができます。剛性が保証され、穴の中心位置が XY 位置決めによって既に達成されている フライス加工セットアップでカッターを実行する場合、パイロットはほとんど問題になりません。

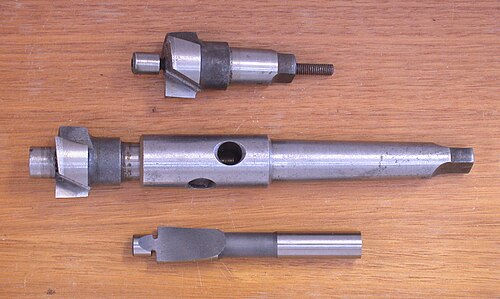

画像に表示されている一番上のカウンターボア工具は同じデバイスです。一番上の小さい部品はインサートで、真ん中はホルダーに取り付けられた別の 3 溝カウンターボアインサートです。このホルダーのシャンクはモールステーパーですが、業界では他の機械テーパーも使用されています。下のカウンターボアはドリルチャックにフィットするように設計されており、小さいため 1 つの部品として製造すると経済的です。
