コンフォーマル燃料タンク (CFT) は、航空機のプロファイルにぴったりフィットして航空機の耐久性を延長する 追加の燃料タンクです。
利点
CFT は外部の増槽に比べて空力的なペナルティが軽減されており、航空機のレーダー断面積を大幅に増加させることもありません。CFT のもう 1 つの利点は、増槽のように兵器ハードポイントを占有しないため、航空機が最大積載量を搭載できることです。
デメリット
コンフォーマル燃料タンクには、ドロップタンクとは異なり、航空機に配管されているため地上でしか取り外すことができないため、飛行中に廃棄できないという欠点があります。その結果、タンクが空の場合でも、利点はなく、わずかな抗力ペナルティと航空機のわずかな重量増加が発生します。また、常に絶対的な問題ではありませんが、わずかな g 負荷制限を課す可能性があります。F-15E の CFT は、実際に g 制限なしで同じ機動性を実現します。
例
コンフォーマル燃料タンク

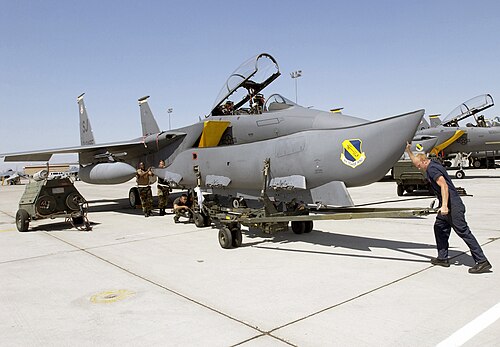

- F-15CはCFT機能を備えて就役した。[1]当初はFASTパック（Fuel And Sensor Tactical）と呼ばれ、[1]各ユニットは750米ガロン（2,839.1 L）の燃料を追加で搭載し、[2] AIM-7Fスパローミサイルまたは爆弾4発用のハードポイントを保持し、その一部はFASTパックに搭載されていた。[3]これらは1974年にF-15Bで初めてテストされた。米国のF-15Eとイスラエルやシンガポールのモデルなどのストライクイーグル輸出型はすべて、エンジン吸気口の外側の翼の下[4]にCFTが装備されており、CFTなしで飛行するには改造が必要である。[5] FASTパックはもともと航法および照準赤外線センサーシステム（したがって「Fuel And Sensor」）を搭載することを目的としていたが、F-15は代わりに地上攻撃ミッション用のLANTIRNポッドを搭載し始めた。 [1]
- ギリシャ、チリ、イスラエル、ポーランド、パキスタン、トルコ、シンガポール、モロッコ、エジプト、アラブ首長国連邦向けの輸出機には、機体の翼根元付近に取り付けられた2つのCFTを搭載できる配管が敷かれています。これらを合わせると、450米ガロン（1,703.4リットル）、3,050ポンドの燃料を積載できます。[6] [7]
- 2001年4月にダッソー社によって2基の1,150リットル（300米ガロン）CFTが初めてテストされた。[8]
- ミコヤン MiG-29 SMT – MiG-29S (製品 9.13)-ミコヤン MiG-35
- さらに拡大された背骨には950リットル（250米ガロン）のCFTが1つあります。[9] [10]
- BAEによる風洞試験では、それぞれ1,500リットル（400米ガロン）の容量を持つ2つのCFTが使用されました。[11] [12]
- F-CK-1Dプロトタイプ（「ブレイブホーク」）とF-CK-1C単座プロトタイプには新しいCFTが装備されています。プロトタイプのインド国産防衛戦闘機II「ゴスホーク」には翼上CFTが搭載されています。[13]
- 一体型燃料タンクは翼下タンクの抗力を軽減するために翼上に取り付けられている。これらを組み合わせると1,590 kg (3,500 lb) の追加燃料を搭載でき、揚力も増加し、遷音速加速のペナルティはわずかだが戦闘半径が130 nmi (240 km) 拡大する。[14] [15]
- 成都で風洞実験が行われた。[16]
- 第二次世界大戦:
- 腹部にあるスーパーマリン スピットファイア。
- 腹部にあるメッサーシュミット Bf 109 。
- 腹部にあるメッサーシュミット Bf 110D-1 – 愛称はダッケルバウフ（ダックスフントの腹部）。
膨張した内部タンク
膨張型内部タンクは、胴体に膨らみを作るか、胴体と同一平面上に取り付けられる燃料タンクです。
- イングリッシュ・エレクトリック・ライトニング[17]コンフォーマル・ベントラル・ストアは、車体の下部から膨らんだ小型または大型の腹部燃料タンクに使用されました。
- グロスター・ジャベリンには、1,137リットル（300米ガロン）の容量を持つ二重のフラッシュマウント式ベリータンクが装備されていた。これらは「ボサムタンク」または「サブリナ」として知られていた。[18] [19]
- グロスターミーティア[ 20]
- 瀋陽J-6。
- 南昌Q-5「ファンタン」の兵器庫燃料タンクは胴体プロファイルの下に伸びている。[21]
