クリンカーレンガ

クリンカーレンガは、建物の建設に使用される部分的にガラス化された レンガです。

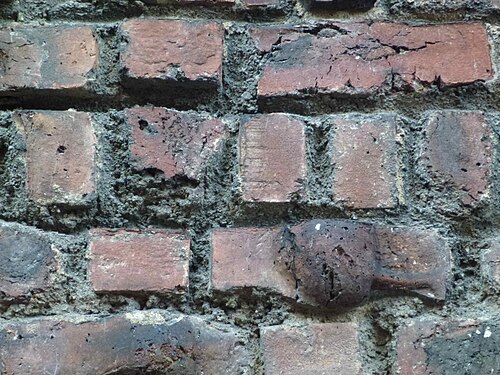

クリンカーレンガは、焼成工程で湿った粘土レンガが過度の熱にさらされ、レンガの表面が焼結して光沢のある暗い色のコーティングが形成されることによって生成されます。 ^{[1]  [2] [3]}クリンカーレンガは黒ずんだ外観をしており、変形したり割れたりすることがよくあります。^[2]クリンカーは、ぶつかったときに金属的な音を出すことからそのように名付けられています。^[4]

クリンカーレンガは、標準的なレンガよりも密度が高く、重く、不規則です。 [ ³ ] クリンカーレンガは耐水性と耐久性に優れていますが、多孔質の赤レンガよりも熱伝導率が高く、気候制御構造物の断熱性が低下します。^[3]

20世紀初頭のレンガ焼き窯（レンガクランプ窯または「ビーハイブ」窯と呼ばれた）は均一に熱せられず、火に近すぎるレンガは粘土に含まれる鉱物に応じて硬く、暗く、より鮮やかな色で焼きあがった。 ^{[5]当初、これらのクリンカーは不良品として廃棄されたが、1900年頃、}建築家がレンガを再利用し、使用可能で、独特で、魅力的だと考えた。クリンカーレンガは、アーツ・アンド・クラフツ運動の支持者から広く賞賛された。^{[5] [1]}

アメリカ合衆国では、クリンカーレンガはカリフォルニア州パサデナの建築会社グリーン・アンド・グリーンによって普及し、壁、基礎、煙突に使用されました。^[6]東海岸では、クリンカーはコロニアルリバイバル様式の建築で広く使用されました。^[1]

現代のレンガ製造技術ではクリンカーレンガは生産されておらず、希少となっている。^[1]建設業者は廃品回収会社からクリンカーを調達することができるが、レンガ製造業者の中には意図的にクリンカーレンガを製造したり、模造品を製造したりする者もいる。^[1]

クリンカーは、レンガを意味する当時のオランダ語である「klinker」と綴られることもある。どちらの用語も擬音語で、中世オランダ語のklinkaerd（後にklinker）に由来し、 klinken（「鳴り響く、反響する」）に由来する。 [ ^7]

クリンカーレンガは、オランダの舗装レンガとしても知られています。^[要出典] 18世紀のニューヨークでは、オランダ人が通常のレンガに暗い色のクリンカーを混ぜて使用していました。ヤン・ファン・ホーセン・ハウスなどのレンガ造りの住居では、クリンカーを使って家族の頭文字を綴る人もいました。

クリンカーは、ビットとエンド、フィールドレイト、白焼きまたは赤焼きの粘土で構成されています。原材料のさまざまな混合物を通じて、さまざまな色のニュアンスを実現できます。石積みユニットの製造では、原材料である粘土と水を混合し、ストリング押し出しプロセスで工業的に成形します。たとえば、歴史的建造物の修復などの特別な目的には、手作業で成形されたクリンカーが使用されます。乾燥プロセス中に、水分濃度は約 3% まで低下します。次に、クリンカーはトンネル窯 (以前はリング窯) で 1,100 ～ 1,300 °C (2,010 ～ 2,370 °F) の温度で焼成されます。これは、通常のレンガで見られる 800 ～ 1,200 °C (1,470 ～ 2,190 °F) の温度範囲とは対照的です。

ドイツでは、クリンカーレンガ（ドイツ語：Klinkerziegel ）は、ドイツ標準化機構のDIN 105に従って命名されています。密度が2.0～2.2 kg/dm ³ (120～140 lb/cu ft)のフルクリンカー（KMz）と、密度が1.6～1.8 kg/dm ^{3 (100～112 lb/cu ft)の}ハイホールクリンカー（KHLz）に分けられます。クリンカーレンガは、多孔性が低いため、通常のレンガに比べて断熱性が劣ります。カナルクリンカーは、ドイツ標準化機構のDIN 4051に従って命名されています。クリンカーは耐凍性があり、特にファサードに適しています。クリンカー ストーンのフォーマットは、ドイツ標準化機構の DIN 1053 に従って命名されています。さまざまなフォーマットのベースは、長さ 240 ミリメートル (9.4 インチ)、幅 115 ミリメートル (4.5 インチ)、高さ 71 ミリメートル (2.8 インチ) の標準フォーマット(NF) です。建築家は、ファサードのレイアウト用に、特別な寸法で製造されたクリンカーも注文します。

ファサードに使用する場合、さまざまな形状の要素に対応できます (例: クリンカー表現主義、画像を参照)。以前は、クリンカーは土木工事でよく使用されていました。たとえば、橋の建設、下水道や水力構造物の建設、モルタルの水門やホッパー、または道路建設の敷石などです。

ドイツの彫刻家エルンスト・バルラッハは、彼の仕様に従って、例えばイルゼ・ベルクバウ AG のレンガ工場で生産されたクリンカーを扱っていました。^{[出典が必要]}

クリンカーレンガは、ピートと一緒に焼くと、特別な色、多くの場合は緑がかった色になります。チリハウスとハンブルクのラマダホテルは、ピート燃焼クリンカーで建てられた有名な建物です。現在も稼働しているピート燃焼クリンカー用の最後のリングストーブは、アウリッヒ（東フリースラント）近くのネンドルフにあり、「ヴィットムンダー・トルフブラントクリンカー」（ヴィットムントのピート燃焼クリンカー）という名前で販売されているレンガを生産しています。^{[引用が必要]}

グレッピナー クリンカー (グレッピンのクリンカー) は、硬く焼かれた黄色のクリンカーレンガです。グレッピン クリンカーは、19 世紀末から 20 世紀初頭にかけて、主に鉄道構造物の外装に使用されました。^{[引用が必要]}

これらの再生レンガタイルは、フルクリンカーレンガから切り出されたものではなく、ハーフクリンカーから切り出されたものです。フルクリンカーは非常に硬く、床材として使用すると足だけでなく靴も引き裂かれてしまいます。クリンカーレンガの表面は非常に硬く、ほとんどガラスのようで、粗い角は柔らかくなりません。^[8]

ハーフ クリンカー レンガは 100 年以上前に薪窯で高温で焼かれましたが、窯に詰める前に天日乾燥されているため、フル クリンカー レンガほどガラス化が進んでいません。そのため、足触りが柔らかく、床材としての使用に適しています。また、年月とともに摩耗して柔らかくなります。

窯は薪で焼かれているため、窯のさまざまな部分の温度にはある程度の不一致があり、これがレンガタイルに独特の色の変化を与えるものです。

無料辞書『ウィクショナリー』で「Clinker」を調べてください。

無料辞書『ウィクショナリー』で「clinker」を調べてください。

• 歴史的なレンガから作られたクリンカーレンガ
• クリンカーレンガの偶然の魅力、オールドハウスジャーナル
