Loading article…
 ポリマー構造
| |
| 名前 | |
|---|---|
| その他の名前
2,5,8,10-テトラオキサトリデク-12-エン酸、9-オキソ-、2-プロペン-1-イルエステル、ホモポリマー
| |
| 識別子 | |
| |
| 略語 | パドック |
| EC番号 |
|
| プロパティ | |
| 密度 | 1.31 |
屈折率( n D )
|
1.498 |
特に記載がない限り、データは標準状態（25 °C [77 °F]、100 kPa）の材料に関するものです。
インフォボックス参照
| |
 モノマー構造
| |
| 名前 | |
|---|---|
| IUPAC名
2-(2-プロパ-2-エノキシカルボニルオキシエトキシ)エチルプロパ-2-エニルカーボネート
| |
| その他の名前
アリルジグリコールカーボネート（ADC）; ジエチレングリコールビスアリルカーボネート
| |
| 識別子 | |
| |
3Dモデル（JSmol）
|
|
| ケムスパイダー |
|
| EC番号 |
|
パブケム CID
|
|
| ユニ |
|
CompTox ダッシュボード ( EPA )
|
|
| |
| |
特に記載がない限り、データは標準状態（25 °C [77 °F]、100 kPa）の材料に関するものです。
インフォボックス参照
| |

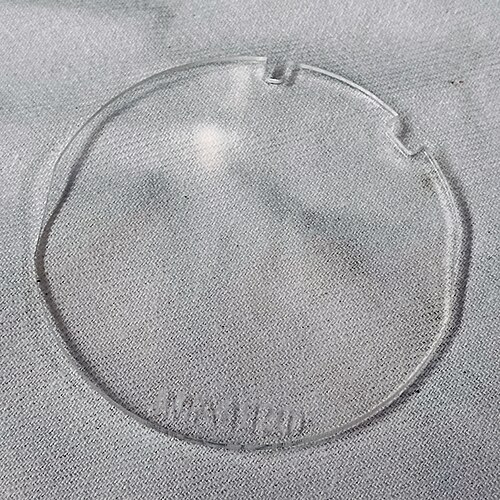

ポリ(アリルジグリコールカーボネート) (PADC) は、眼鏡レンズの製造において、 PMMA (ポリメチルメタクリレート)材料とともに一般的に使用されるプラスチックです。モノマーはアリルジグリコールカーボネート(ADC) です。CR -39という用語は、技術的には ADC モノマーを指しますが、より一般的には完成したプラスチックを指すために使用されます。
この略語は「コロンビア樹脂#39」の略で、 1940年にコロンビア樹脂プロジェクトによって開発された熱硬化性プラスチックの39番目の処方であった。[1]
CR-39モノマー（ADC）の最初の商業的使用は、第二次世界大戦中のB-17爆撃機のガラス強化プラスチック燃料タンクの製造に役立ち、爆撃機の重量を軽減し、航続距離を延ばしました。戦後、カリフォルニアのアーモライトレンズ社が1947年に最初のCR-39眼鏡レンズを製造したとされています。CR-39プラスチックの屈折率は1.498、アッベ数は58です。CR-39は現在、 PPGインダストリーズの商標製品です。[2]
代替の用途としては、アルファ粒子や中性子などの電離放射線を測定するために使用される精製バージョンがあります。
CR-39はポリカーボネートの一種ですが、ビスフェノールAから作られる強靭なホモポリマーである一般的な用語「ポリカーボネート」と混同しないでください。[3]
合成
CR-39 は、ジイソプロピルペルオキシジカーボネート (IPP)開始剤の存在下で ADC を重合して作られます。アリル基の存在によりポリマーは架橋を形成できるため、熱硬化性樹脂となります。IPP を使用した ADC モノマーの重合スケジュールは、通常、最高温度 95 °C で 20 時間です。高温は、ウォーターバスまたは強制空気オーブンを使用して供給できます。
過酸化ベンゾイル(BPO) は、ADC の重合に使用できる代替有機過酸化物です。純粋な過酸化ベンゾイルは結晶性で、ジイソプロピルペルオキシジカーボネートよりも揮発性が低くなっています。BPO を使用すると、黄色度指数が高いポリマーが生成され、過酸化物が室温で ADC に溶解するのに IPP よりも時間がかかります。
アプリケーション
光学
CR-39は可視スペクトルでは透明ですが、紫外線領域ではほぼ完全に不透明です。[4]耐摩耗性が高く、コーティングされていない光学プラスチックの中で最も耐摩耗性/耐傷性に優れています。 CR-39はガラスの約半分の重さで、屈折率はクラウンガラスよりわずかに低いだけです。また、高いアッベ数により色収差が少なく、眼鏡やサングラスに適した素材となっています。 表面または素材全体を染色することで、さまざまな色を実現できます。 CR-39は、ほとんどの溶剤やその他の化学物質、ガンマ線、老化、素材の疲労にも耐性があります。溶接による小さな高温の火花にも耐えることができますが、これはガラスには不可能です。 100 °Cまでの温度で連続使用でき、130 °Cでは最大1時間使用できます。[要出典]
放射線検出

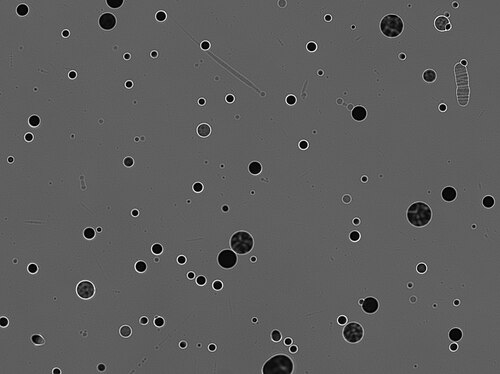

放射線検出用途では、CR-39 は固体飛跡検出器(SSNTD) として使用され、電離放射線の存在を検出します。ポリマー構造に衝突する高エネルギー粒子は、CR-39 内に壊れた化学結合の跡を残します。濃縮アルカリ溶液 (通常は水酸化ナトリウム)に浸すと、水酸化イオンがポリマー構造を攻撃して破壊し、名目上固定された速度でプラスチックの大部分をエッチングします。ただし、荷電粒子の相互作用によって残された損傷の経路に沿って放射線損傷が集中するため、化学薬品はポリマーの大部分よりも急速にポリマーを攻撃し、荷電粒子イオンの飛跡の経路を明らかにします。したがって、結果として生じるエッチングされたプラスチックには、プラスチック上の放射線の位置の永久記録だけでなく、発生源に関する分光情報も含まれています。 CR-39 は主にアルファ線を放出する放射性核種(特にラドンガス)の検出に使用されますが、その放射線感度特性は陽子および中性子の線量測定や歴史的には宇宙線の調査にも使用されています。
CR-39 は、極めて低濃度でも放射線源の位置を記録できるため、アルファ粒子のオートラジオグラフィー研究や、ウランなどのアルファ放射体の（比較的安価な）検出に利用されています。[6]通常、生物材料の薄片を CR-39 に固定し、放射性汚染物質の可能性を可能な限り遮断した環境で、数か月から数年間凍結保存します。エッチングの前に、CR-39 検出器を取り付けた生物サンプルの写真を撮影します。検出器上の所定の位置マークが確実に記録されるように注意します。エッチング処理後、CR-39 の自動または手動の「スキャン」を使用して、記録された電離放射線を物理的に特定し、生物サンプル内の放射性核種の位置にマッピングできます。このような低放出レベルで生物サンプル内の微量の放射性核種の位置を正確に特定できる非破壊的な方法は他にありません。
参照
参考文献
- ^ 「Optical Products」. Corporateportal.ppg.com. 2009年6月13日時点のオリジナルよりアーカイブ。2012年9月15日閲覧。
- ^ 「Optical Products」. Corporateportal.ppg.com. 2006年4月19日時点のオリジナルよりアーカイブ。2012年9月15日閲覧。
- ^ 「フィールド調査」(PDF)。Dtic.mil。2012年10月2日時点のオリジナルよりアーカイブ(PDF) 。 2012年9月16日閲覧。
- ^ 「OptiCampus.com - スペクトル透過率チャート」。opticampus.opti.vision 。2019年3月9日閲覧。
- ^ 全身凍結切片法とアルファトラックオートラジオグラフィーを用いたアルファ放射性核種の生体内分布を決定する定量的方法 Archived 2013-10-14 at the Wayback Machine Cebrián, D., Morcillo, MA; Radiation Dosimetry, CIEMAT Avd. Complutense 22; 28040-Madrid Spain.
- ^ Busby Chris と Williams Dai、「2006 年 7 月にイスラエル軍がレバノンで使用した誘導兵器に濃縮ウランが含まれていたさらなる証拠: 救急車の空気フィルター分析」、Wayback Machineに 2012 年 12 月 24 日にアーカイブ、Green Audit Research Note 7/2006、2006 年 11 月 3 日。
