CIC（任天堂）

チェック集積回路( CIC ) は、任天堂が1985 年に Nintendo Entertainment System (NES)ビデオゲームコンソール用に設計したロックアウトチップです。このチップは 10NES と呼ばれるシステムの一部で、ゲームに保存されているキーがロック(コンソールに保存されている) によって使用され、ゲームが本物かどうか、およびゲームがコンソールと同じ地域のものであるかどうかがチェックされます。

このチップは、1983 年の北米のビデオゲーム不況に対応して設計された。この不況は、部分的には出版と品質管理の両方の欠如によるものであった。その考えは、サードパーティの開発者にゲームを承認プロセスに通すことを強制することで、任天堂が粗悪品の市場への流入を阻止できるというものだった。CIC チップの改良された設計は、後のスーパーファミコンエンターテインメントシステムやNintendo 64でも使用されたが、追加のチェックを実行する更新されたセキュリティプログラムが実行されていた。

ロックアウトチップは物議を醸し、いくつかの開発者が回避策を使用して任天堂の承認なしにゲームをリリースすることを選択しました。その中で最も有名なのはテンゲン（アタリゲームズの子会社）で、CICチップをコピーしてゲームを問題なく実行できました。これに対して任天堂は著作権侵害でアタリを訴えました。^[1]

10NES

10NESシステムは、北米版および欧州版の任天堂エンターテイメントシステム（NES）ビデオゲームコンソール用に設計されたロックアウトシステム^[2]です。電子チップは、ゲーム内のキーで開くことができるデジタルロックとして機能し、 ^[3]^[4]システムで操作できるソフトウェアを制限するように設計されています。^[5]

1983年の初代ファミコンにはこのチップが搭載されていなかったため、アジア市場ではライセンスのないカートリッジが大量に流通した。^[6]しかし、北米での1983年のビデオゲーム崩壊への対応として、国際版にはチップが搭載された。 ^[7]部分的には、出版管理の欠如によるコンソールゲームの飽和市場が原因であった。任天堂の山内溥社長は1986年に「アタリが倒産したのは、サードパーティの開発者に自由を与えすぎたため、市場が駄作ゲームで溢れかえったからだ」と述べた。^[8]ゲームカートリッジに10NESを搭載することを義務付けることにより、任天堂はサードパーティの開発者が任天堂の承認なしにゲームを制作することを防止し、ライセンス料を任天堂に支払った。^[7]これは、ファミコンゲームで以前に確立されていた慣行であった。

デザイン

このシステムは、挿入されたカートリッジの認証をチェックするコンソール内のシャープ4 ビット SM590 ^[9]^[10] マイクロコントローラ(「ロック」) と、要求に応じてコードを提供するゲームカートリッジ内の対応するチップ (「キー」) の 2 つの部分で構成されています。 ^[4]カートリッジが認証に成功しない場合、CIC はCPU を1 Hz の周波数で繰り返しリセットします。^[3]^[5]^[11]これにより、テレビと電源 LED が同じ 1 Hz の速度で点滅し、ゲームをプレイできなくなります。

NES CICで使用されているプログラムは10NESと呼ばれ、米国特許4,799,635で特許を取得しています。^[5]ソースコードは著作権で保護されており、任天堂のみが認証チップを製造できます。10NESをカバーする特許は2006年1月24日に失効しましたが、正確なクローンの著作権はまだ有効です。

回避策

任天堂エンターテインメントシステム

無認可の企業の中には、認証チェックを実行する前に電圧スパイクを使ってCICを遮断する回路を作成した企業もあった。 ^[12]^[13]^{: 286}

ヨーロッパやオーストラリアでリリースされたいくつかの無許可ゲーム（ HESゲームなど）は、ライセンスを受けたカートリッジに接続するドングルの形で提供され、そのカートリッジのCICロックアウトチップを認証に使用しました。^{[14]この方法は}SNESでも機能し、スーパーノアのアーク3Dでも使用されました。^[15]

テンゲン（アタリゲームズのNESゲーム子会社）は別の戦術を取った。同社は、法廷で現在の侵害請求に対抗するために必要であると主張して、米国著作権局からロックアウトチップのコードに関する説明を入手した。 ^[4]^[16]その後、テンゲンはこれらの文書を使用して、10NESの機能を複製したラビットチップを設計した。 ^[4]任天堂はこれらの行為でテンゲンを訴えた。裁判所は、テンゲンが現在のNESコンソールの保護を無効にするために必要なコードの一部をコピーしたことについては著作権を侵害していないが、チップとコンソール間の通信に使用されていないコードの一部をコピーしたことについては著作権を侵害していると判断した。^[4]テンゲンがこのコード全体をコピーしたのは、将来のコンソールのリリースで矛盾を拾うように設計される可能性があるためである。最初の訴訟では、裁判所は特許侵害の問題で任天堂の側に立ったが、任天堂の特許は基本的に米国特許4,736,419号にリセットピンを追加したもので、当時すでに電子機器の世界で一般的だったため、自明であるとみなされる可能性が高いと指摘した。^[4] 8人の陪審員は後にアタリが特許を侵害したと判断した。^[4]任天堂は最初の裁判で勝訴したが、判決を実際に執行する前に、特許が精査に耐えうるものであることを確認する必要があり、またテンゲンの独占禁止法違反の申し立てに対処する必要があった。これが起こる前に、両者は和解した。^[4]

10年以上ぶりにNES用ゲームを発売したRetroZoneという小さな会社は、TengenのRabbitチップをリバースエンジニアリングして作られた、NTSC、PAL A、PAL B用のマルチリージョンロックアウトチップであるCicloneを使用している。このチップにより、複数の地域でゲームをプレイすることができる。これは、10NESロックアウトチップと他の2つの地域を使用する古いハードウェアでゲームをプレイできるようにすることを意図しているが、トップローディングNESはロックアウトチップを使用していない。Cicloneチップは、10NESの特許が失効した後に開発された最初のロックアウトチップである。^[17]それ以来、一般の人々がAVRマイクロコントローラでマルチリージョンCICを再現できるようにするオープンソース実装がいくつか登場している。^[18]

コントロールデッキNES-001モデルの10NESは合法的なカートリッジを認証できないことがあるため、コントロールデッキの内部10NESロックアウトチップのピン4を切断してチップを完全に無効にする改造がよく行われる。^[19]

スーパーファミコン

SNESの寿命の終わりごろ、CICは複製され、海賊版ゲームに使用されました。あるいは、前述のようにライセンスゲームのCICチップを使用する方法も可能で、SNES版のスーパーノアズアーク3Dや香港97で使用されていました。^[15]

スーパーファミコン

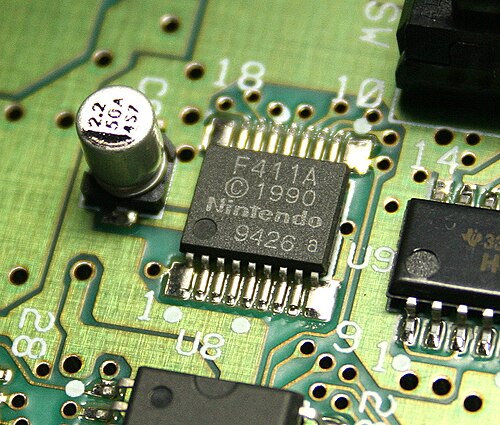

SFC メインボード上の CIC チップ
(F411)
SFCカートリッジ上のCICチップ
（D411）
