 ブロックDM | |
| 原産国 | ソビエト連邦 |
|---|---|
| 使用場所 | N-1、プロトン、ゼニット3 |
| 一般的な特徴 | |
| 身長 | 6.28メートル（20.6フィート） |
| 直径 | 3.70メートル（12.1フィート） |
| 総質量 | 17,360 kg (38,270 ポンド) |
| 推進剤質量 | 15,220 kg (33,550 ポンド) |
| 空の塊 | 2,140 kg (4,720 ポンド) |
| 関連ステージ | |
| 家族 | ブロックD |
| 由来 | ブロックD |
| デリバティブ | ブロック DM-03 |
| 比較可能 | ブリズM |
| 発売履歴 | |
| 状態 | 引退 |
| 総打ち上げ数 | 66 |
| 初飛行 | 1974-03-26 |
| 最終便 | 1988-05-06 |
| 発売日 | |
| ブロックDM | |
| 搭載 | RD-58M |
| 最大推力 | 83.61 kN (18,800 lbf) |
| 比推力 | 363.5秒（3.565km/秒） |
| 燃焼時間 | 630秒 |
| 推進剤 | RP-1 /液体酸素 |
ブロックD（ロシア語：Блок Д、ブロックDの意）は、 N1、プロトンK、ゼニットなど、ソビエトおよびそれ以降のロシアの使い捨て打ち上げシステムで使用された上段ロケットである。[2]
この段階（およびその派生型）は、2015年現在、320機以上の打ち上げられたロケットに搭載されている[アップデート]。[3] 2002年までに、その改良型であるブロックDMは、1974年以来218回の飛行で97%の成功率を達成し、1997年から2002年にかけて43回のミッションを成功させた。[4] [5]
この段は、ソ連の有人月面計画で使用された強力なN1ロケットの第5段（「Д」はキリル文字のアルファベットの5番目の文字）として1960年代に開発された。この段は、1967年3月に、これらの計画の一環としてゾンド宇宙船を試験中に初飛行した。有人月面飛行中、ブロックDは月への飛行の途中での進路修正に使用され、その後、月周回衛星と着陸船を月周回軌道に乗せ、月着陸船を減速させて着陸軌道に乗せるために使用される。[6]
ブロックDはプロトンKの第4段にも含まれており、ソ連の無人月探査ミッション、火星探査ミッション（火星3号）、金星探査ミッションにも使用された。ブロックDはプロトンKロケットの構成で使用され、より新しいプロトンM派生型（ブリズMと共に） でも現在も使用されている。
ブロック DM は、シー ローンチプロジェクトで静止衛星の打ち上げに使用されるゼニット 3SL ロケットの第 3 段としても飛行します。2002 年、ブロック DM3 はアストラ 1Kの打ち上げに失敗しました。

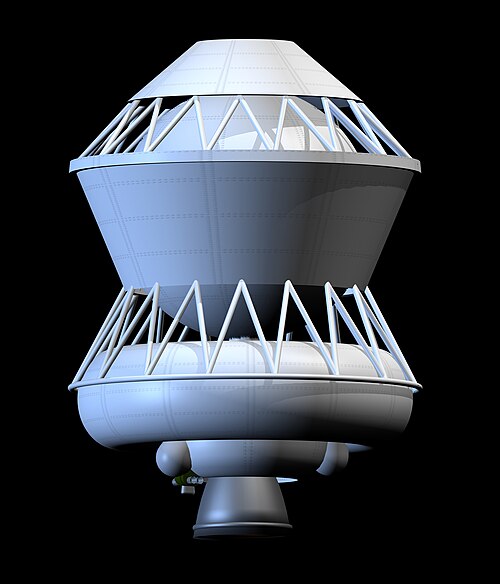

このステージは推進剤として液体酸素(LOX) と灯油を使用し、単室のRD-58メイン エンジンを 1 基備えています。LOX タンクは球形です。灯油タンクはトロイダル型で、燃料抽出効率を高めるために 15 度傾斜しており、エンジンはトロイダルの中央に取り付けられています。タンクにはエンジン用の最初のポンプ ステージが含まれ、メイン ポンプはエンジンに取り付けられています。
ブロックDは打ち上げ時に3.5トンの重量があるが、一部の部品は切り離されており、宇宙空間での乾燥質量は2.5トンである。全長は5.70メートルで、600秒間の燃焼時間で83,300kNの推力を生み出す。ブロックDは1974年に11D-58Sエンジンを搭載してブロックDMに改造された。ユニットコストは400万ドルである。[7]
1990年代初頭の時点では、プロトンロケット打ち上げのブロックDM第4段の最終燃焼直前に廃棄された残余ロケットが、宇宙ゴミの原因となった崩壊を経験したソ連の推進システムの中で最大のグループを構成していた。[8]
1990年以降、このステージのすべてのバリエーションがクラスノヤルスク機械製造工場で製造されている。[9]
変更
ブロックDを開発したRKKエネルギア社は、長年にわたりさまざまな目的でブロックDを多くの改造のプラットフォームとして使用しました。たとえば、ブランの主推進装置はブロックDの改造から始まりました。[10]
バリエーション
参照
- Blok DM-03 – このステージの上級バージョン。
- N-1 – この段階が開発された元の打ち上げロケット。
- プロトン– この段階で最も多く飛行した打ち上げロケット。
- Zenit-3 – この段階を使用する打ち上げロケット。
- アンガラA5 –ボストーチヌイ宇宙基地から打ち上げられる際にこの段階を使用するロケット[14]
