Beyond CMOSとは、CMOS技術のスケーリング限界を超えた将来のデジタルロジック技術の可能性を指します。[1] [2] [3] [4]加熱の影響によりデバイスの密度と速度が制限されます。[5]

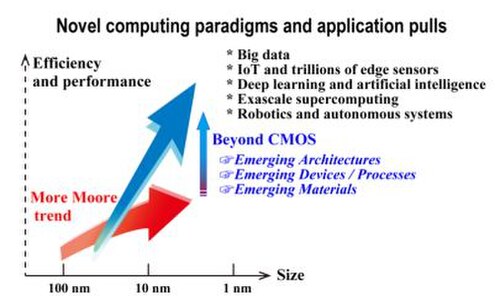

Beyond CMOS は、 ITRS 2.0 (2013) およびその後継であるInternational Roadmap for Devices and Systemsの 7 つのフォーカス グループの 1 つの名前です。

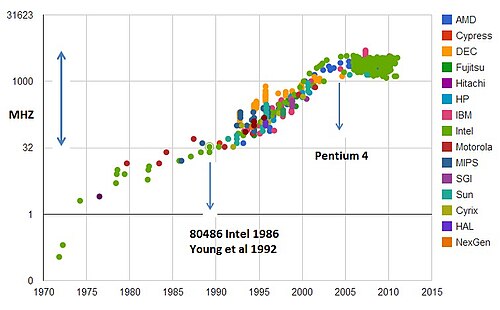

CMOS を使用した CPU は 1986 年からリリースされました (例: 12 MHz Intel 80386 )。CMOS トランジスタのサイズが縮小されるにつれて、クロック速度も向上しました。2004 年頃から、CMOS CPU のクロック速度は 3.5 GHz 程度で安定しています。
CMOS デバイスのサイズは縮小し続けています。Intel のプロセス アーキテクチャ最適化モデル(および古いティック トック モデル) とITRS を参照してください。
- 2012年の22ナノメートルのアイビーブリッジ
- 最初の14 ナノメートルプロセッサは 2014 年第 4 四半期に出荷されました。
- 2015年5月、サムスン電子は10ナノメートル FinFETチップの300mmウエハーを公開した。[7]
CMOSトランジスタが3nm以下でも動作するかどうかはまだ明らかではない。[4] 3ナノメートルを参照。
技術の比較
2010年頃、ナノエレクトロニクス研究イニシアチブ（NRI）は様々な技術における様々な回路を研究しました。[2]
ニコノフは2012年に（理論的には）多くの技術をベンチマークし、 [2] 2014年にそれを更新しました。[8] 2014年のベンチマークには、11の電子技術、8つのスピントロニクス技術、3つのオービトロニクス技術、2つの強誘電体技術、および1つのストレイントロニクス技術が含まれていました。[8]
2015年のITRS 2.0レポートには、RAMと論理ゲートをカバーするBeyond CMOSに関する詳細な章が含まれていました[9]。
調査対象分野
- 磁気電気スピン軌道論理[10]
- トンネル接合デバイス、例：トンネル電界効果トランジスタ[11]
- インジウムアンチモントランジスタ
- カーボンナノチューブ FET、例：CNTトンネル電界効果トランジスタ
- グラフェンナノリボン
- 分子エレクトロニクス
- スピントロニクス— さまざまなバリエーション
- 将来の低エネルギーエレクトロニクス技術、超低損失伝導経路など
- フォトニクスと光コンピューティング
- 超伝導コンピューティング
- 高速単一磁束量子(RSFQ)
超伝導コンピューティングとRSFQ
超伝導コンピューティングには、電子信号処理とコンピューティングに超伝導デバイス、すなわちジョセフソン接合を使用するCMOSを超える技術がいくつか含まれています。高速単一磁束量子（RSFQ）ロジックと呼ばれる1つのバリアントは、利用可能な超伝導体が極低温を必要とするという欠点にもかかわらず、2005年の技術調査でNSAによって有望であると評価されました。2005年以降、よりエネルギー効率の高い超伝導ロジックバリアントが開発されており、大規模コンピューティングでの使用が検討されています。[12] [13]
参照
- 半導体の国際技術ロードマップ
- デバイスとシステムの国際ロードマップ
- ムーアの法則
- MOSFETスケーリング
- 低電力スイッチ用圧電材料の特性評価プロジェクト「Nanostrain」
- S-PULSE、EUの超低電力超伝導エレクトロニクスの縮小経路イニシアチブ
- 確率的相補型金属酸化膜半導体 ( PCMOS )
