バットウィングアンテナ

バットウィングアンテナまたはスーパーターンスタイルアンテナは、 VHFおよびUHF周波数で使用される放送用アンテナで、コウモリの羽や蝶ネクタイに似た独特の形状にちなんで名付けられました。バットウィングアンテナの積み重ねられたアレイは、全方向性の特性があるため、テレビ放送用アンテナとして使用されます。^{[1]バットウィングアンテナは水平}偏波信号 を生成します。テレビ放送用の「バットウィング」設計の利点は、帯域幅が広いことです。これは、最初に広く使用されたテレビ放送用アンテナでした。^[1]

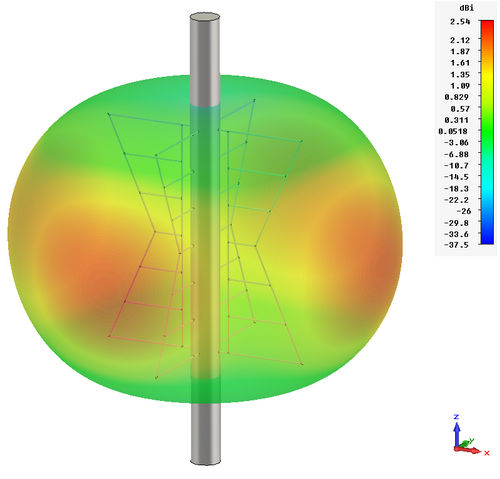

バットウィングアンテナは、ターンスタイルアンテナの変形であるクロスダイポールアンテナの特殊なタイプです。^[1] 2組の同一のバットウィング形状の垂直素子が、共通のマストの周りに直角に取り付けられています。反対側の素子「ウィング」はダイポールとして給電されます。全方向性パターンを生成するために、2つのダイポールは90°位相をずらして給電されます。アンテナは、水平面内で水平偏波の放射を放射します。単一レベルにある4つの素子の各グループは、ベイと呼ばれます。放射パターンは全方向性に近いですが、4つの素子の方向に4つの小さなローブ（最大値）があります。

不要な軸方向に放射される電力を減らすために、放送アプリケーションでは、同位相で給電される複数のベイを約 1波長の間隔で垂直に積み重ね、共線アレイを作成します。これにより、水平ゲインが増加した全方向放射パターンが生成されます(水平方向に放射されるエネルギーが増加し、空や地面に放射されるエネルギーが少なくなります)。これは地上放送に適しています。

素子の「バットウィング」形状は、バタフライアンテナ（平らな双円錐アンテナ）を応用したもので、 VSWR 1.1:1で動作周波数の約 20% の広い帯域幅をアンテナに提供するために使用されます。 ^[1]これにより、このアンテナ設計は、1 つのアンテナを使用して複数のテレビ信号を送信したい放送局に適したものとなり、放送テレビの初期の頃には、 バットウィングが低帯域テレビ局（バンド I 、チャンネル 2～6）で好まれるアンテナとなりました。
