電気通信において、コリニアアンテナアレイ（colinear antenna arrayと綴られることもある）とは、ダイポールアンテナまたは1/4波長アンテナを、各アンテナの対応する素子が平行かつ一直線になるように配置したアレイのことである。つまり、それらは共通の軸に沿って配置されている。
共線アレイは、高利得の無指向性アンテナです。ダイポールアンテナと1/4波長モノポールアンテナはどちらも、垂直に配置すれば自由空間で無指向性の放射パターンを持ちます。アンテナ軸に垂直なすべての方位角方向に等しい無線電力を放射し、アンテナ軸上では信号強度がゼロになります。複数のアンテナを垂直共線アレイに積み重ねる目的は、水平方向に放射される電力を増やし、空や地球に向かって放射される電力を減らし、無駄にする電力を減らすことです。これらは垂直偏波の電波を放射します。理論的には、理想的な損失のないアンテナをこのように積み重ねると、その数を2倍にすると利得も2倍になり、3.01 dB増加します。実際には、不完全な放射拡散と損失のため、実現される利得はこれよりも低くなります。
共線アレイは、ダイポールアンテナを積み重ねた構造で構築されることが多いですが、位相を合わせた1/4波長アンテナを積み重ねた構造で構築することも可能です。この構成では、アレイ内の個々の放射素子は同軸給電線で構成され、ある素子の中心導体が上の素子のシールドに電気的に接続され、利得や全長要件で指定される素子の数だけ位相を交互に切り替えながら接続されます。スタックの最後、つまり「最上部」の素子は、下の素子の中心導体に直接接続された1/4波長放射素子です。このタイプの共線アンテナは、比較的壊れやすい同軸素子を支え、環境から保護するために、通常はグラスファイバー製のレドームに収められます。
3つ目のタイプのコリニアアレイは、アマチュア無線VHF/UHF用途以外ではほとんど見られないが、半波長モノポール素子を使用し、各素子ペア間に位相調整コイルを配置することで必要な位相シフトを実現する。この方式はコイル損失のため効率は低い傾向にあるが、素子自体が自立構造となるため、保護用のレドームが不要になるという利点がある。

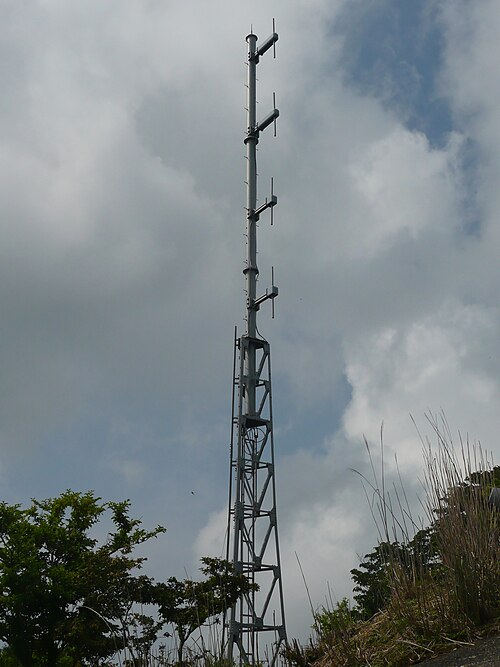

共線アレイは、警察、消防、救急、タクシー配車係など、車両に搭載された移動無線機と通信する陸上移動無線システムの基地局アンテナとしてよく使用されます。また、放送にも使用されることがあります。
この記事は、連邦規格1037C（一般調達局）からのパブリックドメイン資料を組み込んでいます。 2022年1月22日にオリジナルからアーカイブされました。
