Atari CX40 ジョイスティック

Atari CX40 ジョイスティックは、初めて広く使用されたクロスプラットフォームゲーム コントローラでした。オリジナルのCX10 は、1977 年にAtari Video Computer System (後に Atari 2600 に改名)とともにリリースされ、このプラットフォームのほとんどのゲームの主要な入力デバイスになりました。CX10 は 1 年後、よりシンプルで安価な CX40 に置き換えられました。Atariジョイスティック ポートが他のプラットフォームに追加されたことで、その人気は確固たるものになりました。これはAtari 8 ビット コンピュータの標準であり、 VIC-20、Commodore 64、Commodore 128、MSX、後にAtari STおよびAmigaと互換性がありました。サードパーティのアダプタを使用すると、 Apple II、Commodore 16、TI-99/4A、ZX Spectrumなどの他のシステムでも使用できました。

CX40は発売当時非常に人気があり、アタリの「Fuji」ロゴと同じくらい象徴的なものとなった。^[1]現在でもビデオゲームの象徴としてよく使われており、^[2] 1980年代のビデオゲームシステムデザインのシンボルとしてよく言及されている。[ 3 ^] CX40は「当時の家庭用エンターテイメントコントローラーの最高峰」と呼ばれており、^[4]工業デザインに関する議論では今でも定番となっている。^[5]

CX40にはよく知られた問題がいくつかあり、最終的には機械的な故障に見舞われました。より堅牢なサードパーティの代替品が市場で数多く販売されていましたが、一般的に価格がはるかに高かったため^{[6] [a]}、CX40に比べて広く普及することはありませんでした。^{[引用が必要]}

ゲームが複数のボタンでプレイするようになったため、Atari スタイルのジョイスティックの人気は低下しました。Nintendo Entertainment SystemやMaster Systemなどの第 3 世代のビデオゲーム コンソールのシステムでは、コントローラーに 2 つのアクション ボタンが搭載されていました (NES コントローラーには 2 つのメニュー ボタンも搭載されていました)。Atari 自身のAtari 7800にも 2 ボタン コントローラーが搭載されていました。^[要出典]

Atariジョイスティックは、グランドピンをAtariジョイスティックポートの複数のピンの1つに接続することで動作し、そのピンの電圧を下げて、コンピュータのコントローラが認識できる信号を生成します。^{[8]このため、Atariスタイルのジョイスティックは、} Apple IIやIBM PCなどのシステムに搭載されているアナログジョイスティックと区別するために、「デジタルジョイスティック」と呼ばれることもあります。^[9]

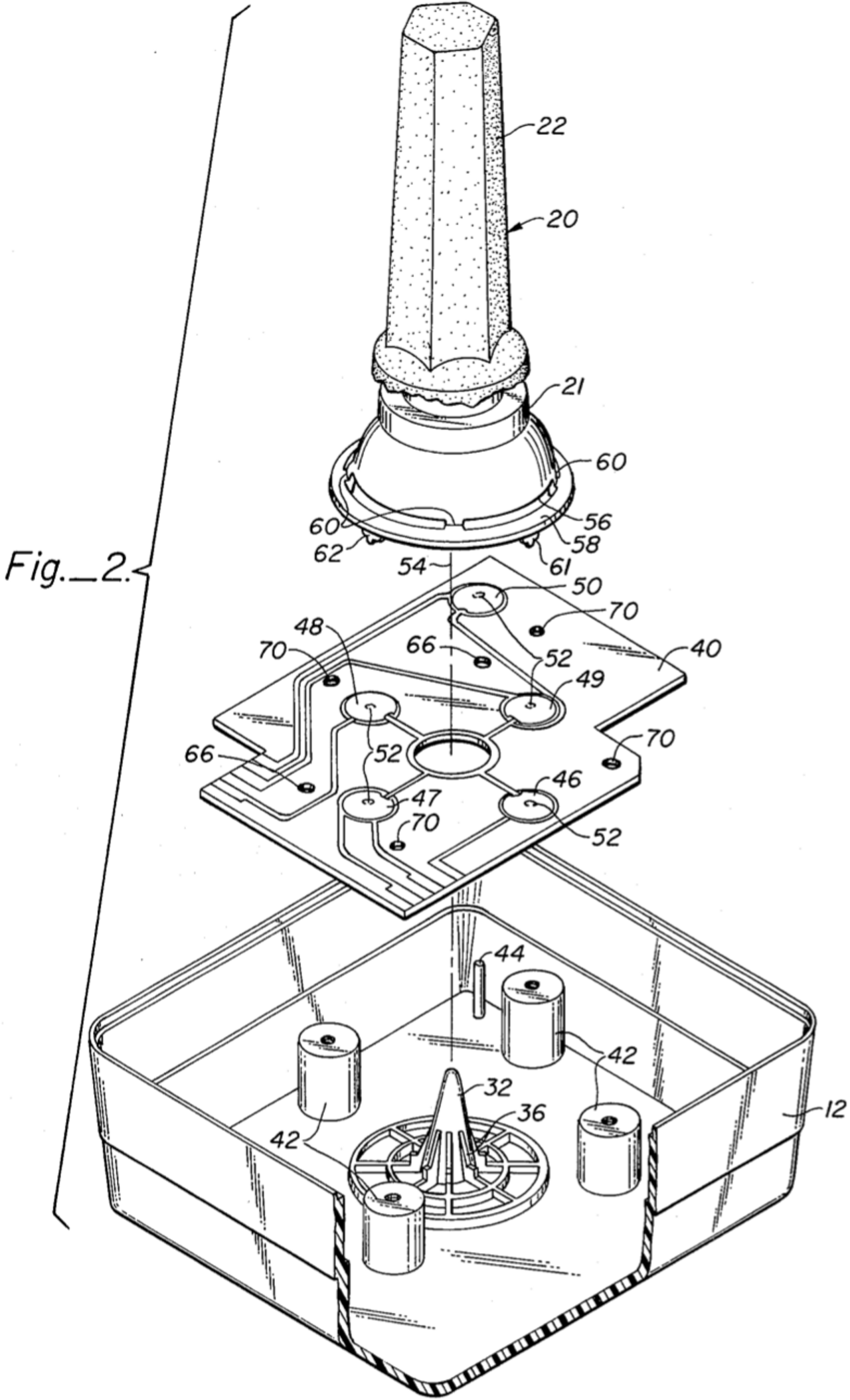

CX40 の主要構造は、凹型に成形された熱可塑性プラスチックのベースと、ベース上部の開口部を覆う別の平らな蓋で構成されています。ベースの内側にある 4 つの円筒形の突起は、プリント回路基板(PCB) を底部の上部、ほぼ垂直方向に中央に保持します。ベース上の円錐形の支柱は、PCB の中央の穴を垂直に貫通しています。^[10]

PCB の上部には 5 つのメンブレン スイッチが取り付けられています。スイッチのうち 4 つは PCB 中央の穴の周りに十字形に配置され、5 つ目は角の近くにオフセットされています。PCB はスイッチを、ベースの右上隅の切り欠きを介してコンソールにつながる 9 ピンD コネクタのピンに接続します。切り欠きは、ケーブルの成形された張力緩和装置をつかむように形作られています。^[10]

スティック自体は、一方の端に半球形のドームが付いた中空の垂直円筒で構成された成形ポリプロピレンフォームです。スティックはベースの円錐形の支柱の上に置かれ、その上に蓋が置かれます。これにより、スティックは支柱と蓋の円形の切り欠きの間に挟まれます。スティックを動かすために圧力をかけると、円形の切​​り欠き内で半球がスライドして支柱上で回転します。^[10]

半球の底には 4 つの小さな「指」があり、PCB 上のスイッチの上に位置します。半球の切り欠きにより、指はスティックのメイン部分から機械的に分離され、スイッチを強く押しすぎないように曲げることができます。スティックを動かすと、半球が支柱の上で回転し、指が下がって適切なボタンを押します。同時に、半球の反対側が上昇し、蓋の短い突起と接触します。これらの突起が半球の柔軟な部分を押し下げ、圧力が解放されるとスティックを直立位置に戻す中心力を提供します。^[10]

スティックは、PCB を下ケース内に置き、ケーブルをボックスの外に配線することで組み立てられます。次にスティックをポストの上に置き、柔軟なゴム製のカバーをスティックの上に置きます。赤いプラスチック製のボタンを 5 番目のスイッチの上に置き、発射ボタンとして機能します。次に、上部の蓋をアセンブリ全体の上に置きます。ケースの底から PCB サポート突起に挿入された 4 本の機械ネジが蓋を固定し、圧縮によってすべてを所定の位置に保持します。^[10]

スティックはどの方向にも押すことができますが、半球上の4本の指では一度に2つのスイッチしか押せません。これにより、合計8つの方向が可能になります。上、下、左、右の4つと、隣接するスイッチの組み合わせ（左上、右上、左下、右下）の4つです。ポスト上の物理的な動きにより、隣接していないスイッチが押されるのを防ぎます。たとえば、同時に上と下を押すことはできません。^[10]

ベースとカバーは、プラスチックに多少の粗さを持たせて成型されている。スティックと発射ボタンの真周りの部分は滑らかである。スティックの開口部の周囲には、四方を小さなくさび形で示す一連の長方形のエンボス加工が施されている。12時の位置では、くさびの代わりに「TOP」という文字が表示されている。これらのマークはすべてオレンジ色に塗られているが、時間の経過とともに消えてしまう傾向がある。^[10]

右利きのユーザーは通常、ケースの左側を握り、親指を発射ボタンの上に置き、他の指を左側と底部に巻き付けて、右手でスティックを操作する。一部のゲームでは、左利きのユーザーのためにスティックを回転させることができるか、または若干の配線変更でこれを行うことができる。^[11]

ベースが人間工学に基づいて設計されており、発射ボタンを押している間はベースを保持する必要があるため、左手の親指が疲れ、「ジョイスティック サム」と呼ばれるようになりました。^[12] これは、ユーザーが繰り返し発射したり、ボタンを長時間押し続ける必要があるゲーム、たとえばEastern Front (1941)で特によく見られました。このため、さまざまな「自動発射」アタッチメントが開発され、DIY プランとして、^[13]組み立て済み、またはサードパーティのスティックの部品として入手可能になりました。これらは、スティックのボタンを押している間、発射ボタンを素早く押すことをシミュレートしました。^[12]

底部の小さなゴムパッドにより、スティックをデスクトップ上に設置することができた。しかし、内部スイッチを操作するのに必要なトルクは、軽量スティックをひっくり返すには十分すぎるほどであった。サードパーティ製の交換品の中には、はるかに大きなベースや短い垂直スティックを使用しているものがあり、トルクが低減されていた。一般的に、片手で使用できるほど大きなベースを持つものは、両手で使用するには大きすぎる傾向があった。サードパーティ製のスティックにも見られる吸盤を使用した改造は、一般的に手間がかかると考えられていたが、その価値はなかった。^[12]

CX40 は、2 つの問題のいずれかが原因で最終的に故障したことで悪名高い。1 つは、スティックの成形品の底にあるコントロール リングがあまり頑丈ではなく、リング自体またはリングをスティックに接続している 4 つの小さなタブが、過度の力を加えると壊れる可能性があることである。リングはスティックからスイッチに力を伝達するため、リングが壊れると、スティックはその方向に正しく動作しなくなる。これは「悲惨なほど頻繁に」発生した。^[6]もう 1 つの問題は、スイッチ自体が繰り返し使用することで最終的に摩耗することであり、通常は上部の膜が割れたり、固定しているテープが剥がれたりします。^{[14] [15]}

よくある改造は、スイッチを小型のスナップアクションスイッチ（マイクロスイッチ）に交換することだった。しかし、これらの中には、動作が非線形であるという問題がある。つまり、動き始めるのに、動きを完了するのに必要な力に比べてかなりの力が必要になる。改造されていないCX40で使用すると、対角線に沿って動かすのが難しくなる。^[12]通常、押されている2つのスイッチのうち1つが最初にしきい値に達し、もう1つがまだ押されていない間にその方向に動くためである。ジャンプマンのような細かい制御が必要なゲームでは、これらの解決策は一般的に不適切であった。新しいスイッチはこの動作を改善している。^[16]

オリジナルのCX10バージョンはスティーブ・ブリストウが2600用に設計したもので^[17]、1年間のみ生産された。これらの多く^[b]には、スティックの最上部の薄い金属板に白い文字で「ATARI」という文字が印刷されていた。^[18]

内部的には、CX10 は CX40 と主にスイッチ機構が異なっていた。CX10 では、薄いプラスチック プレートが PCB の上に直接置かれ、数ミリの間隔を置いていた。上面のカップ状の突起には小さな金属バネが付いており、プレートの底面にはその反対側に小さな金属棒があった。プレートは、カップの底の棒が PCB 上の同様の棒の上に配置されるように配置されていたが、垂直に並んでいた。カップの両側のプレートに切り込まれたスリットにより、プレートのその部分が柔軟になった。スティックが動かされると、バネが押され、最終的にプレートのその部分が曲げられ、2 本の金属棒が接触するほどの力がかかった。バネは再中心化の力を提供した。^[17]この操作では、CX40 よりもスイッチを押すための物理的な動きが多く必要であり、CX10 は一般にゲームにはあまり適していないと考えられている。^[1]

CX40はジェームズ・アッシャー^[10]によってCX10の代替品として設計され、安価で大量生産できる能力を大幅に向上させることを目的としていました。^[1] 1983年までに、アメリカの家庭の5軒に1軒がCX40を所有していました。^[19]このモデルは、アタリの生産の大部分を占めています。

CX40は外観的にはCX10とほぼ同じだが、スティック上部の印刷がなく、エンボス加工のリングの一番上のくさびが「TOP」という文字に置き換えられている。1986年までにCX40は入手困難となり、一部のディーラーはソフトウェアと一緒にしか注文できなかった。^[20]

灰色のプラスチックをベースに使用する新しいCX40が、Atari XEGSコンピューターとともにリリースされました。また、ベースのエンボス加工のオレンジ色の塗装も廃止されました。それ以外は以前のCX40と同一で、スティックの黒いプラスチックカバーと赤い発射ボタンが保持されていました。^[1]

CX40 は、2600 およびAtari 8 ビット コンピュータの時代を通じて人気を博しましたが、その時代が終わる頃には多くのサードパーティによる改良が登場し、Atari は独自の新しいコントローラを導入しました。

1983年夏に発売されたCX842「リモートコントロールワイヤレスジョイスティック」は、Cynex Game Mate 2のブランド変更版でした。これらは基本的に無線デバイスの上にCX40が乗ったもので、結果としてベースはかなり大きくなっていました。別の受信機ボックスがコンソールへの接続を完了します。^[21]

アタリはCX43「スペースエイジジョイスティック」も宣伝したが、これは基本コンセプトに最も根本的な変更を加えたものである。これは本質的にはCX40の非常に小型版で、トリガースタイルのハンドルの上に搭載され、前面に発射ボタンがある。ハンドルは片手で持ち、もう一方の手で上部の非常に短いスティックを操作するように設計されていた。CX43は、結局リリースされなかったミルトン・ブラッドリーHD2000のブランド変更版である可能性がある。 ^[22]

Atari 7800の CX-24 Pro-Line ジョイスティックは、2600 およびそのゲームと下位互換性を持つように設計されました。Pro-Line は、1983 年に 2600 専用として宣伝されましたが、 ^[23] 7800 の同梱コントローラになるまで発売されませんでした。右の発射ボタンは、7800 ゲーム用の独立したボタンとして機能するか、2600 ゲーム用の左の発射ボタン (CX-40 の単一の発射ボタンと機能的に同一) の複製として機能するかを切り替えるように設計されていました。PAL 市場で CX-24 の代わりに入手可能な Atari CX-78 ジョイパッドは、Pro-Line スティックと同じ互換性を持っていました。

CX40は、1981年頃まで広く使われていた唯一のモデルだったが、スペースインベーダーが2600に導入されてそのプラットフォームの売上が4倍になった。^[24]これにより、2600で使用できるより優れたスティックを求めるサードパーティ市場が活況を呈した。^[要出典]

多くはCX40とほとんど同じコピーだった。ほとんど改造されていないスティックの例としては、CX40のベースがやや大きく、発射ボタンがより大きな黄色のボタンに置​​き換えられたジェミニ・ジェムスティックなどがある。ジェムスティック2では、右上に2つ目のボタンが追加された。サンコム・スリックスティックは、ケースが丸くなり、短くなったスティックの先端に大きな赤いプラスチックのボールが付くなど、さらに少し改造されている。スティックが短いため、片手での使用に適していた。サンコムは後に、左利きのユーザー向けに、両側にボタンが付いた、基本的にはより大きなスリックスティックであるTAC-2を導入した。^[25]

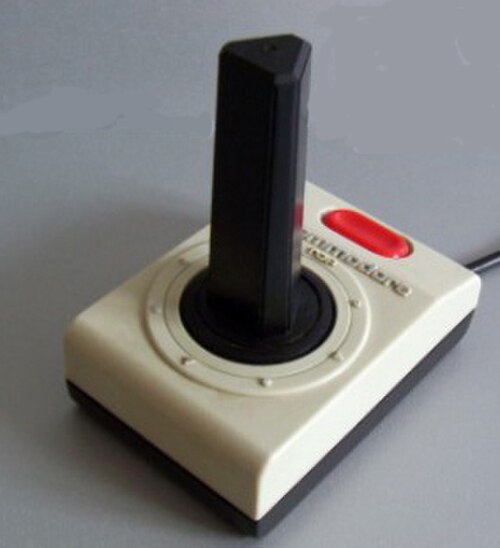

VIC-20では、コモドール・インターナショナルがアタリモデルと基本的に同一のジョイスティックを発売したが、ベースのトッププレートが黒ではなく白だった。これに対しアタリは特許侵害で訴訟を起こした。^{[26] [27]}コモドールはこれに対し、ケースをより長方形にし、スティックを円筒形から三角形に変更し、丸い発射ボタンをスティックの上部を横切る大きなボタンに置​​き換えてどちらの手でも使えるようにした改良版の1311を発売した。これらの変更により、使いにくくなり、広く酷評された。^{[28] [29]}

Wico Command Control は、機械的に Atari のパターンとは根本的に異なるスティックの最も初期の例の 1 つです。Wico はアーケード ゲームジョイスティックの主要サプライヤーであり、これらのメカニズムを家庭用に適応させました。^[12]これらはメンブレン スイッチをリーフ スイッチに置き換えました。リーフ スイッチははるかに頑丈で、内部で再中心化の力を提供します。角が丸い大きな四角いプラスチック ブロックが CX40 の半球に似た可動面を提供しましたが、四角い端に沿ってスライドして押すとより明確な方向を示すように形作られました。バットのような赤いプラスチック モールドで覆われたスチール チューブのスティックの上部には、スティックの中心を通るシャフトをメイン アセンブリの下の別のスイッチに押すボタンがあります。^[30]

ベースは、スティック上部のボタンと連動して片手でプレイできるようにするために大幅に拡大されました。ベース上のスイッチで、ハンドルまたはベースのボタンのどちらをアクティブにするか選択できました。ケースの底部には、両手での使用時に持ちやすくするための成形インデントも付いていました。その結果、システムはAtariスティックよりもはるかに堅牢になりましたが、はるかに複雑で高価になりました。後のバージョンでは、押したまま発射ボタンを繰り返し押す「オートファイア」スイッチが追加され、さらに後にはバットのようなハンドルがアーケードスティックに見られるボールに置き換えられました。指の溝が付いたフライトスティックスタイルのハンドルも提供されました。これは一貫して非常に高い評価を得ました。^{[6] [25]}

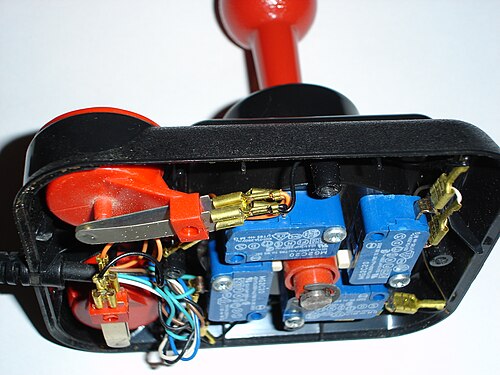

Epyx 500XJ ^{[c] は、} Atari の型から完全に逸脱した数少ないデザインの 1 つでした。Competition Pro と同様に、500XJ のメカニズムはマイクロスイッチを押すスチールシャフトに基づいており、同様の感触を提供しました。Command Control とは異なり、500XJ のシャフトはスイッチを直接押すため、対角線を押すのが難しくなりました。さらに重要なのは、ユニットのベースが完全に変更され、左手で簡単に握れるように設計された成形フォームで構成され、人差し指がケースの右下側にある発射ボタンの上に自然に配置されました。堅牢でユニークな 500XJ は幅広い賞賛を集め、その時代のジョイスティックの中で唯一、ある種の標準になるほど広く普及したジョイスティックでした。^{[31] [検証失敗]}

初期のゲームパッドは、基本的にCX40からベースがユーザーに対して露出し、上部のジョイスティックが取り外されたものでした。セガのマスターシステムおよびジェネシス/メガドライブコントローラーは2600と互換性がありますが、コンソールはセガコントローラーの1つの発射ボタン（マスターシステムコントローラーの2ボタンとジェネシスコントローラーのBボタン）しか読み取ることができません。セガコントロールスティック^[32]は、実際にアタリおよびコモドールシステムとの互換性を理由に販売された唯一のセガ製コントローラーでした。7800の発射ボタンのユニークな設定のため、セガコントローラーは2つの発射ボタンを必要とする7800ゲームとは互換性がありませんが、1つの発射ボタンのみを使用する7800ゲームでは使用できます。

Atariジョイスティックは非常に人気があったため、 Apple IIやIBM PCなどのプラットフォームでそのコネクタ規格のアダプタが利用可能でした。^{[33] [19]} Big Five SoftwareのTrisstickのように、CX40のケース内にコンバーターの電子機器を配置し、ケーブルをTRS-80に適したものに交換した工場で改造されたCX40もありました。^[34]

ボタンが 1 つしかないため、セガのゲーム機で一般的に使用するのは不向きですが、標準的なセガ コントローラをプレーヤー 1 ポートに接続すれば、Atari ジョイスティックをプレーヤー 2 ポートで使用して、最小限のコントロールで特定の 2 人用ゲームを操作できます。たとえば、CX-40 を使用すると、 Genesis の 3 つの発射ボタンすべてが同じジャンプ/スピン ダッシュ機能にマッピングされているため (マスター システムでは 1 ボタンと 2 ボタンにマッピングされています)、ソニック ザ ヘッジホッグ 2の 2 人用モードでテイルスを操作できます。ただし、プレーヤー 2 はスタート ボタンがないため、ゲームを一時停止することはできません。
