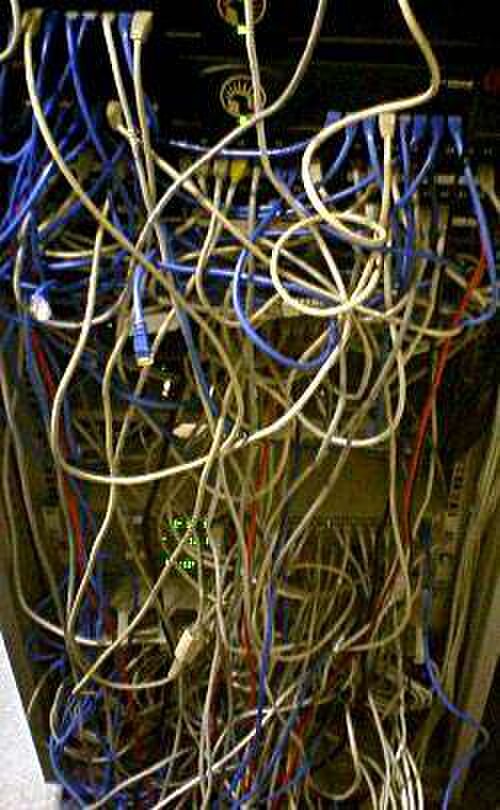

ケーブル管理とは、キャビネットまたは設備内の電気ケーブルまたは光ケーブルの管理を指します。この用語は、製品、技量、または計画に使用されます。ケーブルは絡まりやすく、作業が困難になり、ケーブルを移動しようとすると誤ってデバイスが外れてしまうことがあります。このようなケースは「ケーブル スパゲッティ」と呼ばれ、このようなエンクロージャのあらゆる種類の問題の診断と将来の更新が非常に困難になる可能性があります。
ケーブル管理は、設置時にケーブルをサポートして収容し、その後のケーブル システムのメンテナンスや変更を容易にします。ケーブル トレイ、ケーブル ラダー、ケーブル バスケットなどの製品は、ケーブル配線経路でケーブルをサポートするために使用されます。
ケーブルの選択
ケーブルの選択も重要です。たとえば、パラレル ATAドライブをマザーボードに接続するために使用されるリボン ケーブルは、コンピューター内部の空気の流れを妨げ、ケース ファンの効率を低下させる可能性があります。ほとんどのSATAケーブルはよりコンパクトなので、この問題は発生しません。
ケーブルのラベル付け
ケーブルの色分けは、どのケーブルがどれなのかを把握するために時々使用されます。たとえば、ATX 電源から出ているワイヤーは電圧によって色分けされています。[1]ケーブル配線を記録してラベルを貼ったり、関連するケーブルをケーブルタイ、ケーブルレース、輪ゴムなどの手段で結束したり、ケーブルガイドに通したり、壁にクリップやホッチキスで留めたりすることも、ケーブルを整理するための一般的な方法です。吊り天井の上には、フックやトレイを使用してケーブルを整理し、電気干渉から保護します。
コーナーで曲がりにくいシックネットや、切断後に接合するのが非常に難しい 光ファイバーなどのケーブルの場合、計画は特に重要です。
ケーブル張力緩和
ケーブル張力緩和装置は、フレキシブル電気ケーブル、電線、導管、空気圧ホースの機械的保護装置であり、欧州規格EN 62444（旧EN 50262 [2]）で規定されています。
張力緩和部品により、フレキシブル電線とその接続ポート間の接続が機械的ストレスから保護されます。通常、電線はプラスチックまたは金属製の単一のケーブルクランプで締め付けて固定されます。別の方法としては、ケーブルを掴むために編み込まれたワイヤーストランドで構成されたコードグリップと呼ばれるものを使用する方法があります。[3]
ケーブルに優しい代替案としては、一般的なケーブル タイを使用して、特殊な張力緩和プレートにラインを取り付けることが挙げられます。産業用途の場合、これらの張力緩和プレートは、1 本のラインを保持するように通常設計されている一般的なケーブル クランプよりもパッキング密度 (1 つのプレートに固定できるラインの数) がはるかに高いため、コスト効率も高くなります。
さらに、市販されているケーブル クランプのほとんどは、さまざまな直径のラインを配線する場合、柔軟性に欠けます。そのため、取得コストと保管コストが高くなります。ケーブル クランプ 1 個の取り付けには、ラインの敷設長さに応じて、取り付けに長い時間がかかることがあります。そのため、ストレイン リリーフ プレートは、さまざまな直径の複数のラインを並行して配線できる、より柔軟なソリューションです。
ソケットやポートに差し込まれた終端処理された電気配線には、コネクタが抜けたり誤って引き抜かれたりするのを防ぐために、ストレインリリーフが必要になることがよくあります。どの時点で配線をストレインリリーフする必要があるかは、アプリケーションによって異なります。たとえば、オートメーションで使用されるPROFINETの場合、接続ポイントから約 1 m / 3.5 フィートの位置にストレインリリーフコンポーネントを設置することをお勧めします。[4]
張力緩和コンポーネントは、ケーブル、導管、ホースが一定の動的応力にさらされるアプリケーション (ケーブル キャリア / ドラッグ チェーン)でも使用されます。
コンピュータデータ配線、構造化配線、LAN配線
通常、ケーブルの一方の端はデータ キャビネットで終端されます。ケーブルのもう一方の端はデスクで終端されます。両端のケーブル管理のニーズは異なります。
建物やオフィス家具は、ケーブル管理を考慮して設計されることがよくあります。たとえば、デスクにはケーブルを通すための穴があいていることがあり、吊り天井、上げ床、床下のセルラー配線システムによって簡単にアクセスできます。一部のケーブルには、クロストークや干渉を避けるために、最小曲げ半径または他のケーブル、特に電源ケーブルとの近接性が求められます。電源ケーブルは、データケーブルとは別々に適切にグループ化する必要があり、電磁干渉を最小限に抑えるために直角でのみ交差する必要があります。
コンピュータケース内のケーブルを整理して配線することで、最適な空気の流れと冷却が可能になります。また、ケーブル管理が適切であれば、ハードウェアの取り付け、修理、取り外しがより安全になり、コンピュータ内部での作業がはるかに簡単になります。PC 改造愛好家の中には、ウィンドウ モッドを使用してシステムの内部コンポーネントを披露する人もいます。ウィンドウ モッドは、内部ケーブルの美しさだけでなく、改造者のスキルと富を披露します。

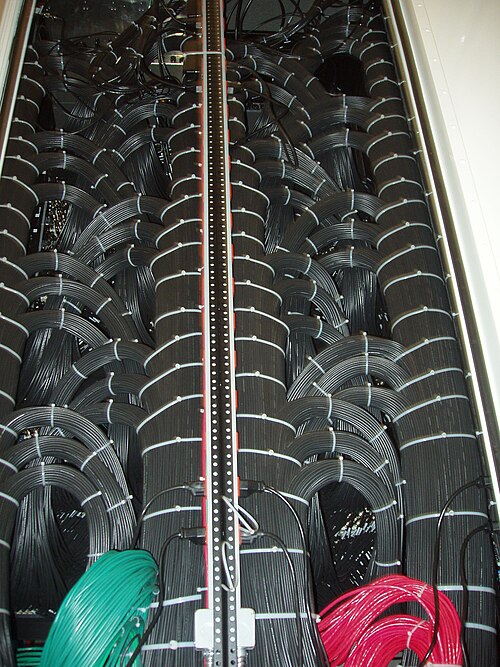

IT 業界では、設備の寿命中にデータ ケーブルを何度も追加、移動、または削除する必要があります。ケーブル クローゼットまたはキャビネット間に「固定ケーブル」を設置するのが一般的です。これらのケーブルはケーブル トレイなどに収納され、通信キャビネット内のパッチ パネルまたはデスクトップのコンセントに両端が接続されます。その後、回路はパッチ ケーブルを使用して最終目的地に相互接続されます。
データ センター インフラストラクチャ管理(DCIM)などのソフトウェアは、大規模な IT インフラストラクチャのケーブル配線を管理するために使用されることがあります。
ケーブル計画
大規模な IT インフラストラクチャには、多くの場合、膨大なケーブル ネットワークが含まれており、インストール ライフサイクル全体にわたって、ケーブルの保守、削除、追加などが必要になるため、ケーブル計画は必須です。
適切な管理に必要な詳細レベルに応じて、さまざまなケーブル計画方法を採用できます。この目的にはスプレッドシート ソフトウェアを使用できますが、このような汎用ソフトウェアの機能を超える情報を視覚的に整理する必要が生じることがよくあります。ケーブル配線を適切に視覚化するために、企業はケーブル管理ソフトウェア パッケージの使用を選択できます。
病院では
病院では、ケーブル管理は医療ミスを防ぐために非常に重要です。これらの環境では、ケーブル管理には、医療で使用される液体やガス用のチューブやホース、電気ケーブルやその他のケーブルが含まれます。救急室の看護師マネージャーであるパット・ガブリエルは、「ベッドにスパゲッティが散らばらないようにしたいです。ワイヤーや点滴を見ると、スパゲッティにしか見えません」と述べています。[5]
医療施設内のケーブルは、医療機器への干渉を最小限に抑えるために、生命安全規則に従って接地、シールド、配線する必要があります。
オフィスで
商業ビルでは、ケーブルは次の 5 つの方法で管理されます。
- コンクリート溝掘り - 建物のコンクリートに溝を掘ります。ケーブルとフロアボックスを設置し、溝をコンクリートで密閉します。
- フロアデッキ - 下の階の天井にケーブルを設置します。床に穴を開け、床の上にコンセントを設置します。
- 頭上配線 - ケーブルは天井に設置されます。ケーブルのドロップダウンにより、ユーザーはコンセントにアクセスできます。
- アクセスフロア - ケーブルは上げ床の下に設置されます。
- 床下セルラー配線システム - コンクリート床スラブ内に配置された密閉型スチール配線を利用して、電力、データ、通信ケーブルを空間全体に、現在これらのサービスが必要な場所、および将来必要になる可能性のある場所まで配線します。
コード コンシーラー (コード プロテクターとも呼ばれる) は、コードとコードが接続されている機器を保護しながら事故を防ぐために、オフィスでよく使用されます。オフィス家具には、ケーブル管理ソリューションが組み込まれている場合もあります。
移動機器
ケーブル管理は、電源と制御ケーブルに接続されながら長距離を移動する必要がある動力機器では特に重要です。ケーブル管理には、いくつかの一般的な方法があります。
吊り下げ式スライドコイルでは、ケーブルはバネのように巻かれ、コイルの各ループはトラック上のスライドシューに取り付けられています。ケーブルが繰り出されると、シューがトラックに沿って個別にスライドし、コイルが拡張します。反対方向にスライドすると、コイルはコンパクトな螺旋状に折り畳まれます。これはフェストゥーンとも呼ばれます。
折り畳み式リニア ケーブルは、柔軟なバックボーン シェル、または長軸に沿って円弧状に折り畳まれたフラット ケーブルを使用します。このタイプのケーブルは、プリントヘッドを回路に接続するためにコンピュータ プリンタで非常に一般的ですが、非常に大きなリニア移動ガントリーでも使用されます。ケーブルは狭い半径の小さな領域でのみ曲げられるため、非常に柔軟である必要があります。
参照
参考文献
- ^ ATX 主電源コネクタのピン配置。
- ^ BS EN 50262:1999 電気設備用ケーブルグランド
- ^ スミス、ロバート L. (2004)。電気配線工業: 2005 年国家電気規格に基づく。デルマー。p. 52。ISBN 978-1401851545。
- ^ Pigan, Raimond (2008). PROFINET による自動化: 産業用イーサネットに基づく産業用通信。Publicis Publishing。p. 389。ISBN 978-3-89578-294-7。
- ^ 医療ミス、ジム・レーラーのニュースアワー、PBS、2001年3月26日。
