| 9K115 メティス | |
|---|---|

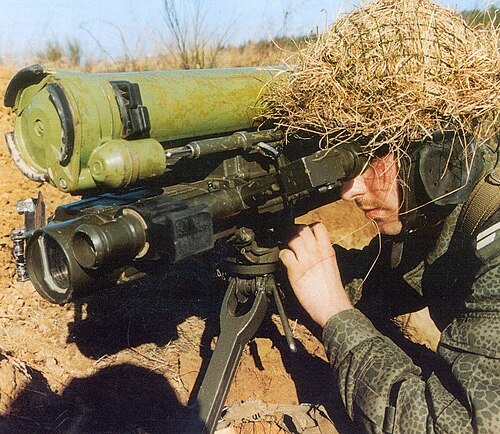

 ポーランド兵が操縦する9K115メティス。 | |
| タイプ | 対戦車ミサイル |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用中 | 1979年～現在 |
| 使用者 | ロシア |
| 戦争 | シリア内戦 イエメン内戦（2014年～現在） サウジアラビア主導のイエメン介入 |
| 生産履歴 | |
| メーカー | KBP計器設計局 |
| 生産 | 1978年～現在 |
| バリエーション | 9K115-2 メティス-M |
| 仕様 | |
| 質量 | 5.5 kg (12 lb); 6.3 kg (14 lb) (コンテナを含む) 10.2 kg (発射ポスト) [1] |
| 長さ | 740 mm (29 インチ) |
| 直径 | 94 mm (4 インチ) |
| 翼幅 | 300 mm（12インチ） |
| 弾頭 | HEAT成形爆薬 |
| 弾頭重量 | 2.5 kg (5.5 ポンド) |
運用 範囲 | 40～1,000メートル（130～3,280フィート） |
| 最高速度 | 223 m/s (732 フィート/s) |
ガイダンス システム | ワイヤーガイドSACLOS |
9K115メティス（NATOコード名 AT-7サクソルン）は、ソ連の携帯式、管発射式、SACLOS有線誘導対戦車誘導ミサイルである。アメリカのM47ドラゴンATGMのソ連版と考えられている。[2]
比較的小型の9K115ミサイルは、当時の装甲脅威と比較すると概して威力不足であり、その結果、輸出も少なく、戦闘でもほとんど使用されなかった。
発達
このミサイルはトゥーラKBPによって開発された。外観は9K111ファゴットと非常によく似ている（3つのメインフィンを持つ）が、燃料搭載量が少ないためミサイルははるかに軽量で、最大射程距離は1,000メートル（3,300フィート）に短縮されている。
1980年代には、このミサイルの改良版であるメティス-M 9M131（メティス-2と呼ばれることもある）が開発された。同じ発射装置から発射されるこの新型ミサイルは、はるかに大型で重く、射程距離が延び、弾頭も大型化している。このミサイルのNATOでの名称はAT-13 サクソルン-2である。
歴史
このミサイルは、1979 年にソ連軍に導入され、中隊レベルで9K111 ファゴットを補完しました。三脚式発射装置がそれほど複雑ではなく、ミサイルも軽量であるため、このシステムはファゴット システムよりも軽量です。
ロシア軍では、メティスは自動車化小銃中隊に配備されており、中隊ごとに発射装置が3台搭載されている。ミサイルは2人1組で運用され、砲手は9P151発射装置とミサイル1発を携行し、助手はさらにミサイル3発を携行する。AT-7は必要に応じて1人で運用することもできる。[2]
1992年のミサイルと発射台の輸出価格は次のとおりです。
- 9M131ミサイル 13,500ドル
- 9P151射撃場 70,000ドル
モデル
- 9K115 (NATO: AT-7サクソルン) – 1979年に就役。
- 9K115-2 メティス-M (NATO: AT-13サクソルン-2 )
説明
ミサイルは、支えとして簡単な三脚を備えた 9P151 発射ポストから発射される。肩から発射することもできるが、これは明らかにオペレーターの側にもっと高度な技術を必要とする。発射ポストの重量は 10.2 キログラム (22 ポンド) である。ミサイルは、9K111 ファゴットシステムで使用されるガス ジェネレーターではなく、ブースターによって発射管から発射されるが、両方のミサイルは同じ設計局によって設計されている。9S816 誘導システムは、発射直前に発射管に取り付けられた熱電池によって電力が供給され、ミサイル自体は誘導ワイヤーに沿って遠隔的に電力が供給される。
このミサイルは建物や洞窟などの密閉空間から発射できるが、発射装置の後方に少なくとも6メートル（20フィート）のスペースが必要であり、総内部容積は少なくとも100立方メートル（3,500立方フィート）である。このミサイルの最小射程は40メートル（130フィート）と短く、時速60キロメートル（37マイル）で移動する標的を攻撃できる。
ミサイルの弾頭は単一のHEAT 成形炸薬であり、460mmの装甲を貫通することができる。[3]
オペレーター
現在
前者
現在のオペレーター
アゼルバイジャン[4]
バングラデシュ[4]メティス-M1
ベラルーシ[4]
ボスニア・ヘルツェゴビナ[4]
クロアチア[4]
ヒズボラ[5]
カザフスタン[4]
リビア[6] : 340
マレーシア[4]
北朝鮮[4]
ロシア[4]
トルクメニスタン[4]
ウクライナ（ルハンシク人民共和国）[4]
南スーダン[4]
シリア[4]
イエメン（フーシ派）[4]
元オペレーター
ブルガリア[7]
チェチェン・イチケリア共和国− 1992年51人[8]
東ドイツ[7]
