3インチM1902野砲

3インチ砲、1902年、1904年、1905年モデル

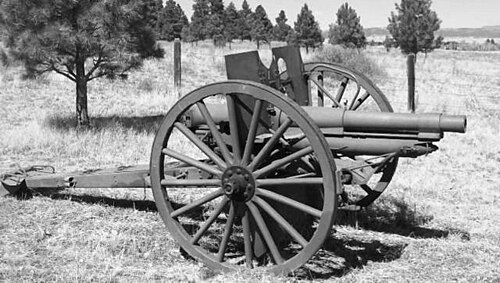

M1905モデル
タイプ	ライトフィールドガン
原産地	アメリカ合衆国
サービス履歴
使用中	1902–1919
使用者	アメリカ陸軍
戦争	第一次世界大戦
生産履歴
デザイナー	ウォーターヴリート・アーセナル
設計	1902
生産	1902–1917
建造数	M1902: 182 M1904: 40 M1905: 441
バリエーション	M1902、M1904、M1905
仕様
質量	砲と砲尾：835ポンド（379 kg）（1902年および1904年）、 788ポンド（357 kg）（1905年）、砲と砲台の合計は 2,520ポンド（1,140 kg） 。
長さ	180インチ（460 cm） 尾から銃口まで
バレルの 長さ	28口径、7フィート（2.1メートル）（口径）
幅	76インチ（190cm）
身長	63インチ（160cm）
クルー	5
シェル	固定QF 76.2 x 273mm R [1]
シェル重量	15ポンド（6.8kg）
口径	3インチ（76.2 mm）
逆子	割込みねじ、デバンジュ型
反動	ハイドロスプリング、45インチ（1.14 m）
キャリッジ	車輪付き
標高	-5°～+15°
発射速度	1分間に15発
銃口速度	1,700 フィート/秒 (520 メートル/秒)
有効射程距離	標高15°で6,000ヤード（5,500メートル）
最大射程距離	約8,500ヤード（7,800メートル）
給餌システム	手

1902 年型 3 インチ砲は、アメリカ陸軍初の反動機構を備えたニッケル鋼製の速射野砲でした。前身の 3.2 インチ砲 M1897 と同様に、ライフル銃 の後装式でした。

1890 年代後半には、いわゆる「速射革命」が進行し、ロシアやドイツからトランスヴァール共和国に至るまで多くの国が反動システムを備えた銃の採用を開始したが、陸軍は代わりに時代遅れの 3.2 インチ砲 M1897 を採用した。すぐに誤りに気づいた兵器局は、 M1897 の生産と並行して「速射砲」と呼ばれるものの開発を開始し、チャールズB. ウィーラー大尉は、より多くの射撃をより速く行えるものの、射撃ごとに砲をリレーする必要のある 3 インチ砲を設計した。しかし、調達が進行していた 1900 年までに、革命的なフランスのCanon de 75 modèle 1897に関する最初の具体的な情報が機密解除され、ヨーロッパでは民間メーカーによる長い反動を備えた新しい真の速射設計が登場し、アメリカ陸軍司令官 ネルソン A. マイルズは陸軍長官 エリヒュー ルートにそのプロセスを阻止するよう働きかけた。 1901年に長反動砲が試験され、優れていると判断されたため、1902年に兵器局はウィーラーの砲とエアハルトの砲（おそらくノルウェーのM1901 ^[要出典]に類似）を1つの設計に組み合わせました。

ライフリング、固定弾薬による後装、砲の反動を吸収して素早く射撃姿勢に戻す油圧スプリングシステムなどの特徴により、以前の武器と比較して砲の射程距離、精度、発射速度が向上し、歩兵作戦でより効果的に使用できるようになりました。これらの新しい機能により、砲は直接視線上にない目標に正確な間接射撃を行うことができ、歩兵攻撃に決定的な火力を提供しました。また、小火器の射撃から乗員を保護する装甲シールドを備えた最初の米国砲の1つでもありました。砲は、重量15ポンド(6.8 kg)の3インチ(76 mm)の鋼鉄、榴散弾、または炸裂弾を発射しました。^[2]ニッケル鋼構造の使用により、M1902は、その時点でのアメリカ製の他のどの野砲よりも重い砲弾をより高速で、より正確な（よりタイトなライフリングによる）射撃が可能でした。^[3]銃口初速は1,700フィート/秒（520メートル/秒）、有効射程は6,500ヤード（5,900メートル）、最大射程は8,500ヤード（7,800メートル）であった。最大発射速度は毎分15発であった。

この武器はほとんどの戦闘部隊で3.2インチ砲M1897に取って代わったが、両武器は第一次世界大戦後まで使用された。ジョン・J・パーシング将軍は1916年から1917年にかけて メキシコ軍に対する「懲罰遠征」の際にこの銃を数丁持参したが、戦闘では発砲されなかった。^[3]

M1902は1902年から1919年まで運用された。第一次世界大戦中、陸軍は主にM1902の代わりにフランス製の1897年型75mm砲を使用した。M1902は主に米国内で訓練用に保管されていた。この兵器は第一次世界大戦時代の編成と装備の一覧表に記載されているが、^[4]ヨーロッパでの戦闘で使用されたM1902はごくわずかであった。1920年代には徐々に運用が廃止されていった。

3インチ砲、1904年モデル

新しい砲尾機構。

3インチ砲、1905年モデル

1904 年型と類似していますが、銃の外径を縮小し、銃身を銃口近くのクレードルのガイド レールに固定するクリップ フープを改良することで、約 50 ポンド (23 kg) 軽量化されています。ライフリングのねじれが異なります。

3.8 インチ砲、1904 年型および1907 年型

3インチ砲に似ているが、砲身が大幅に長く（砲身全長が87.8インチ（2.23メートル）ではなく111.25インチ（2.826メートル）、口径も大きく、反動も45インチ（1.1メートル）ではなく58.5インチ（1.49メートル））、抽出装置も異なる。重量は3,875ポンド（1,758キログラム）で、30ポンド（14キログラム）の砲弾を8,000ヤード（7,300メートル）まで発射した。^[5]

• ユタ州シーダーシティの南ユタ大学陸軍予備役将校訓練課程で使用されている M1904 が 1 丁。現在も作動可能で、フットボールの試合中に空砲を発射します。
• イリノイ州ウィートンのカンティニー公園。^[2]
• マサチューセッツ州ウェストミンスター^[6]
• ミズーリ州ニューロンドンの裁判所敷地内にあるもの。^[7]
• アメリカ陸軍兵器訓練・遺産センター、バージニア州フォートグレッグアダムス^[8]
• フォートサムヒューストン、テキサス州^[9]
• オクラホマ州オクラホマシティの第45師団博物館にあるもの^{[10] [11]}
• クレムソン大学
• フォート・シル博物館にあるもの。
• 1905年にロックアイランド兵器廠で製造されたM1902、番号56、フロリダ州ユースティスのアメリカ在郷軍人会館の前に設置。
• テキサス A&M 大学に 2 台。士官候補生隊、パーソンズ騎兵隊半セクションによって運用されています (最も有名なのは「スピリット オブ '02」という名前です)。
• テキサス州オースティンのテキサス軍事博物館にある M1902 1 丁。
• ミネソタ州ファリボールトにあるミネソタ州立聴覚障害者アカデミーの1つ
• ペンシルベニア州ウェインのバレーフォージ陸軍士官学校に3人
• ペンシルバニア州グリーンズバーグの外国戦争退役軍人会支部第 33 支部の 1 つ
• テキサス州サンアントニオのミッション郡立公園にある M1902 の 1 丁。この銃の車輪は失われている。
• ニューメキシコ州コロンバスにある
• カリフォルニア州モントレーのプレシディオにある
• バージニア州アナンデール
• バージニア州レキシントンの 2 S. Main St. にある
• マサチューセッツ州ハドソンのリバティパークにあるもの
• マサチューセッツ州ニューベッドフォードにある
• アラバマ州カルマンの国道 278 号線とハイウェイ 65 号線沿いに 1 丁の M1905 が見つかりました。銃尾ブロックが欠落しており、車輪の修理が必要です。
• マサチューセッツ州キャンプ・エドワーズにある
• ロードアイランド州ニューポートのニューポート砲兵会社の兵器庫にあるもの
• マサチューセッツ州ダンバースのハイストリート墓地にあるもの
• オハイオ州クリーブランド近郊のロレイン市のレイクビュー公園にある2つ
• バージニア州ホープウェル市に展示されている M1902 の 1 台
• ハワイのスコフィールド兵舎にある第3-7野砲隊がM1904を1丁所有している。
• ハワイ州ホノルルのフォート・デ・ルーシーにあるハワイ米陸軍博物館にM1902が1台展示されている。
• カリフォルニア州コスタメサ
• インディアナ州ラッシュビルのラッシュ郡裁判所の敷地内にある M1905 1 丁
• ワシントン州キャンプ・マレーにあるワシントン州兵博物館にある2つ
• ニュージャージー州ハイツタウンの VFW ポスト 5700 の敷地内にある 1 丁の M1905
• サウスダコタ州フォートミードの練兵場にある M1902 1 丁
• イリノイ州スプリングフィールドのイリノイ州立軍事博物館にある M1902 1 台
• ニューヨーク州アムステルダムのウエストエンド第一次世界大戦記念公園にある M1902 1 台- シリアル番号 155
• ニューヨーク州パッチグーグにあるアメリカ在郷軍人会の支部で撮影された一枚
• ニューヨーク州アルバニーのクリスチャン・ブラザーズ・アカデミーの外に2丁のM1902銃が置かれている
• VFW ポスト 3911 の M1905 1 台。フロリダ州キーウェスト
• 車輪のないM1905が1台、イリノイ州ブライトンにある。
• ニューヨーク州フォート ナイアガラ州立公園にある 2 台の M1905
• ネブラスカ州スワードにあるネブラスカ州兵博物館にある M1905 1 丁
• イリノイ州オタワのアメリカ在郷軍人会支部の横にある、モデルが特定できないもの。
• ウェストバージニア州ルイスバーグのウェストバージニア州整骨医学学校のキャンパスにあるグリーンブライア陸軍士官学校 (GMS) 博物館に展示されている M1905 の 1 丁。
• ワシントン州ルイス・マコード統合基地のルイス陸軍博物館にある M1092 1 台
