152 mm SpGH ダナ

Vz. 77 ダナ
2013年11月21日、軍事演習中のチェコ軍のShKH vz. 77 。
タイプ	自走砲
原産地	チェコスロバキア社会主義共和国
サービス履歴
使用中	1981年～現在
戦争	チャド・リビア紛争 アフガニスタン戦争 ロシア・グルジア戦争 リビア内戦 2020 年ナゴルノ・カラバフ紛争 ロシア・ウクライナ戦争
生産履歴
デザイナー	トレンチーン工科大学
設計	1976 （1976年）
メーカー	ZTSドゥブニカ ナド ヴァホム(SK) エクスカリバー アーミー(CZ)
生産	1980年～現在
建造数	750+
仕様
質量	29.250 t (32.243 ショートトン)
長さ	11.156 m (36 フィート 7.2 インチ)
幅	3メートル（9フィート10インチ）
身長	3.63 m (11 フィート 11 インチ) (AAMG 付き)
クルー	5
シェル	彼、熱
シェル重量	43.5 kg (96 ポンド) ( HE ) 27.4 kg (60 ポンド) (HEAT)
口径	152.4 mm (6 インチ)
バレル	5,580 mm (18 フィート 4 インチ)
逆子	半自動垂直スライドウェッジ
標高	-4°～+70°
トラバース	±220°
発射速度	4 rpm（半自動） 2 rpm（手動）
銃口速度	693 m/s (2,274 フィート/s) (HE)
有効射程距離	18.7 km (11.6 マイル)
最大射程距離	20 km（12マイル）
観光スポット	PG1-MDコリメータ付きZZ-73（間接射撃） OP5-38-D（直射）
主 武装	152mm榴弾砲（約36.6口径） （60発）
副 砲	12.7 mm DShK （2,000発）
エンジン	タトラT2-930-34 253.7 kW (340.2 馬力)
地上高	0.41 m (1 フィート 4 インチ)
運用 範囲	600 km (370 マイル)
最高速度	時速 80 km (50 mph)

DANA （Dělo automobilní nabíjené automaticky ）は、装輪式自走砲である。別名、Samohybná Kanónová Húfnica vzor 77（ShKH vz. 77、自走榴弾砲モデル77）である。Konštrukta Trenčínによって設計され、旧チェコスロバキア（現在のスロバキア）のZTS Dubnica nad Váhomによって製造された。1970年代に導入され、就役した最初の装輪式152 mm自走砲であった。改良された8輪駆動（8×8）のTatra 815シャーシをベースにしており、優れた長距離移動能力を備えている。現在、チェコ共和国、リビア、ポーランド、ジョージア、アゼルバイジャン、スロバキアで使用されている。 、ウクライナ。^[要出典]

装軌車両と比較すると、装輪車両は製造コストが安く、戦略的な機動性が高く、メンテナンスが容易という利点があります。タイヤの空気圧は中央タイヤ空気圧システム (CTIS) によって調整できるため、オフロードでも機動性が高く、前輪 4 輪にはパワーアシスト ステアリングが装備されています。

主砲を発射する前に 3 つの油圧安定装置が地面に降ろされ、弾薬の装填を支援するために屋根に取り付けられたクレーンが利用できます。

DANA の乗組員は、運転手 (油圧安定装置を操作する)、前部キャビンに座る車長、砲手 (砲を向けて発砲する) と装填手 (適切な量の火薬装填を選択する) が砲塔の左側に、弾薬ハンドラー (砲弾の雷管をセットする) が砲塔の右側にいます。

オリジナルの DANA には手動の射撃管制装置と自動再装填装置が付いていました。最新バージョンの DANA M2 にはコンピューター化された自動射撃管制装置も付いており、乗員をわずか 2 名まで減らすことができます。^{[引用が必要]}

DANAは1970年代後半にトレンチーン工廠によって設計され、チェコスロバキア人民軍にソ連の2S3アカーツィヤ自走砲を購入することなく国産の間接射撃支援自走兵器を提供することを目的とした。設計作業は1976年に完了し、DANAプロジェクトはドゥブニツァ・ナド・ヴァーホムのZTSで生産に引き継がれた。1981年に採用され、1994年までに750台以上が製造された。DANAはポーランドとリビアにも輸出された。^[要出典]

DANAは、装輪式シャシーを使用し、導入当時としては初の革新的な自動装填システムを備えていたことから、ソ連の2S1グヴォズディカ/ 2S3アカーツィヤや西側製のM109榴弾砲などの当時の自走砲とは大きく異なっていた。この車輌は前部に操縦室、中央部にオープントップの戦闘室、後部にエンジン室を備えている。前部の乗員室には、運転手兼整備士と車長が座る。装甲砲塔はタトラ815装輪式シャシー（8x8）に適合した旋回式マウントに取り付けられており、榴弾砲の反動機構と射撃時の往復運動の経路によって2つの半分に分かれている。砲塔の左半分は砲手と第一装填手が占めており、さまざまな射撃管制光学系、電気機械式砲射撃制御装置、自動発射薬装填装置、および補助弾薬庫が収容されています。砲塔の右側には、この位置で第二装填手によって操作される機械式発射体投射システムがあります。

DANA の主力兵器は、1 つの膨張室を備えたモノリシック砲身 (固定ライフリングピッチ) を備えた 152 mm 榴弾砲です。榴弾砲には、左側に開く半自動の垂直スライド式くさび型砲尾があります。反動アセンブリは、油圧バッファー、2 つの空気圧リターン シリンダー、およびバッファー システムの変位を制御する制御プランジャーで構成されています。砲の配置は、電気油圧駆動システムまたは緊急手動制御によって行われます。

DANA のユニークな特徴は、オートローダーにより砲身のどの高さでも砲弾とカートリッジを装填できることです。

DANA には、独立した自動自律的な砲の照準のためのジャイロスコープや類似のシステムがないため、榴弾砲の砲手は間接的な砲の照準に PG1-MD コリメータ付きの ZZ-73パノラマ望遠鏡を使用します。この照準器には、基準点を狙って適切な水平照準を設定するための水平スケールがあります。これは、DANA が自律システムではないことを意味し、砲の照準を支援するための追加の装置が必要です (実際、このような砲兵システムの射撃位置は、通常、砲を配置する前に準備されます)。直接射撃交戦の場合、砲手は OP5-38-D 望遠鏡照準器を使用します。

2014年現在、チェコ軍が使用している砲弾は主に3種類あります。^[要出典]

1. 152-EOFは「高性能爆薬」を意味し、最大射程は18キロメートル（11マイル）
2. 152-EOFdは「高性能爆薬長距離」を意味し、最大射程は20キロメートル（12マイル）です。
3. 152-EPrSvは、装甲目標への直接射撃に使用される「対戦車用高性能爆薬」を意味します。

• 長さ: 10.5 m (34 フィート)
• 幅: 2.8 m (9 フィート)
• 高さ: 2.6 m (8.53 フィート)
• 重量: 23,000 kg (50,706 ポンド)
• パフォーマンス：
  • 最高速度: 80 km/h (50 mph)
  • 航続距離: 600 km (373 マイル)
  • 発射速度: 30分間3rpm
  • 最大射程距離: 28 km (17 マイル)
  • 渡河距離: 1.4 m (4.59 フィート)
  • 垂直障害物: 1.5 m (5 フィート)
  • トレンチ: 1.4 m (4.59 フィート)
• 乗員: 4～5人
• 武装：
  • 主砲: 152 mm榴弾砲、全長: 5,580 mm (37口径)
  • 副銃：12.7mm 機関銃（MG）DShK
• 標高: -4°～+70°
• トラバース: ±45°
• 動力源: 345馬力(257.27 kW)のV-12空冷ディーゼルTatra T2-939-34エンジン1基

ロシア・グルジア戦争中にグルジアがロシアに対して使用した。2008年にグルジアのDANA2台が破壊され、3台または4台が捕獲された。^[14]

アフガニスタン戦争（2001～2021年）中にポーランドが使用。2008年以来、アフガニスタンのガズニ州で5台のポーランド製DANAが使用されていた。^[要出典]

2020年のナゴルノ・カラバフ戦争でアゼルバイジャンがアルメニアに対して使用した。^[15]

2022年のロシアのウクライナ侵攻の際にウクライナが使用した。チェコ共和国から2022年に不明な数の152 mm ShKH DANA M2と152 mm ShKH DANA vz. 77が供給された。^{[16] [17]}

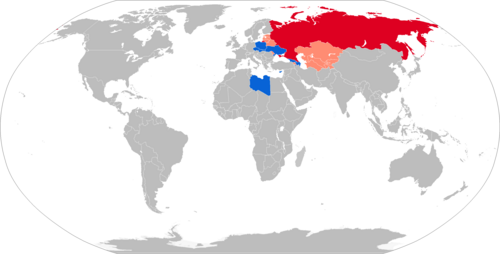

•  アゼルバイジャン– 36 DANA M1。^{[18] [19] [20]}
•  チェコ共和国– 元の 273 件中 164 件目 (2008 年 7 月 1 日まで)。
•  キプロス–ギリシャ経由の M2000G ズザナ 12 機。
•  ポーランド– 111 vz. 77 ^[21]
•  スロバキア– 135 vz. 77と16 M2000ズザナ。
•  ジョージア– 47 vz. 77 は2004 年からチェコ共和国によって供給されました。
•  ウクライナ
  • ダナvz.77
    • 2022年にチェコ共和国からvz. 77が供給されたが、その数は不明である。^{[16] [17]}
  • ダナM2:
    • ウクライナは2020年に26機のM2を発注した。^[22]
    • 2022年にチェコ共和国から不明数のM2が供給された。^{[16] [17]}
  • ズザナ2:
    • スロバキア国防省は2022年5月に8機のズザナ2の寄贈を発表し、2023年1月に納入が完了する予定である。^{[23] [24]}
    • ドイツ、ノルウェー、デンマークは、2022年にウクライナに納入するためにさらに16機のズザナ2を購入することに合意した。^[25]
  • ディタ:
    • オランダは2024年2月にウクライナ向けに9機のDITA SPHの購入資金を調達しており、その全機が2024年夏に納入された。
    • さらに同年10月にはオランダがウクライナに代わって6機のDITAを購入した。^{[26] [27]}

•  アゼルバイジャン– 2024年5月にエクスカリバー軍に70 DITAを発注^[28]

•  チェコスロバキア– 408、後継国チェコ共和国とスロバキアに引き継がれる
•  リビア– 1980年代に80機納入。^[29] 1990年代に退役。^[30]
•  ソ連^[31] - 1986年から1990年の間にチェコスロバキアから150個が納入された。 ^[32]
