Z ドライブは、船舶用推進装置の一種です。具体的には、方位スラスタです。ポッドは 360 度回転できるため、推進方向を迅速に変更でき、船舶の方向を変えることができます。これにより、従来の舵が不要になります。

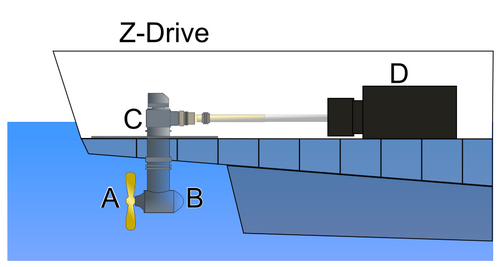

Z ドライブは、機械的に供給される駆動エネルギーを Z ドライブ方位スラスタ装置に接続するために使用される機械式ドライブシャフトまたはトランスミッション構成の外観 (断面) からそのように命名されています。この形式の動力伝達は、回転運動が 2 つの直角回転を行う必要があるため、文字「Z」に似ているため、Z ドライブと呼ばれます。この名前は、ドライブの配置を Lドライブと区別するために使用されます。回転ポッド内の電気モーターを指すものではありません。
この装置は、同じく機械的に連結されたフォイト・シュナイダーの海洋推進システムとは異なります。フォイト・シュナイダーの可変形状ブレードとは異なり、Z ドライブはプロペラを旋回または回転させる 覆いのある従来のスクリューを使用するため、推力の方向を素早く変えることができます。

起源
Z ドライブ トランスミッションは、1950 年に Schottel の創設者である Joseph Becker によって発明され、1960 年代にドイツのSchottel GmbHによってSchottelブランド名で製造された最初の方位スラスターに使用され、それ以来 RudderPropeller と呼ばれています。Joseph Becker は、この発明が世界中の輸送の改善に大きく貢献したとして、Elmer A. Sperry 賞を受賞しました。
種類
- 逆回転
- 一体型/船体設置
- デッキマウント船外機
- 引き込み式[1]
アプリケーション
- 浮体式浚渫船
- タンク船 – 液体やガスを大量に輸送するために設計された船
- 沿岸貿易船 – 同じ島または大陸間の貿易に使用される浅い船体を持つ船(沿岸船)
- プラットフォーム供給船 – 沖合プラットフォームへの供給に使用される船舶
- 旅客船 – 人を乗せて運ぶことを目的とした船舶
- 巡視船 – 小型海軍艦艇
- フェリー – 水上で人や物を運ぶ船
- 漁船 – 漁船トロールを操業するために設計された商用船
- 貨物船 – 物資や資材を運ぶ船または船舶
- 自走式ポンツーン
- はしけ – ばら積み貨物を輸送するための平底船
- ヨット – レクリエーション用のボートまたは船
- タグボート – 他の船舶を押したり牽引したりして操縦する船
参照
- セイルドライブ – 操舵不能なプロペラ駆動脚、固定方位の Z ドライブ、ヨット用
- 推進装置 – 船舶を推進するための機械装置
- フォイトシュナイダープロペラ – 垂直軸型船舶推進システム
- Lドライブ
- ダクトプロペラ – 回転しないノズルを備えた船舶用プロペラ
- スターンドライブ – ボートエンジンの種類
- 推進力 – 動きにつながる力を生み出す手段
