ブードゥー2

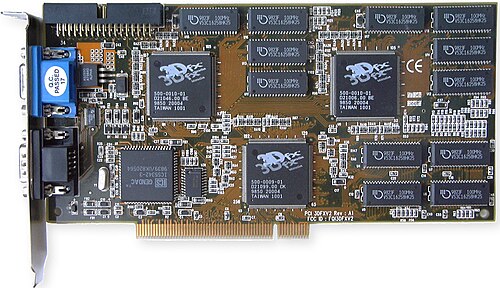

Voodoo2 （またはVoodoo ² ）は、 3dfx社製の単一チップセット構成の3つの専用3Dグラフィックスチップのセットです。1998年2月に、オリジナルのVoodoo Graphicsチップセットの後継としてリリースされました。^{[ 1 ] [ 2 ]}

このカードはチップセットクロックレート90  MHzで動作し、100  MHz EDO DRAMを使用し、PCIインターフェースで使用可能です。Voodoo2には8 MB RAM搭載モデルと12  MB RAM搭載モデルの2種類があります。8  MBカードはテクスチャマッピングユニット（TMU） あたり2 MBのメモリを搭載していますが、12 MBモデルは4 MBです。両方のカードの4 MBフレームバッファは最大800 × 600の画面解像度をサポートしていますが、12 MBカードのテクスチャメモリの増加により、より詳細なテクスチャが可能になります。8 MB搭載ボードの一部は、追加のドーターボードを使用して12 MBにアップグレードできます。 ^{[ 1 ] [ 2 ]}

カードに搭載されている 3 つのチップはそれぞれ独自の 64 ビット RAM インターフェイスを備えているため、カードの「合計」バス幅は 192 ビット、 つまりチップあたり 800 MB/s になります。Voodoo2 は、オリジナルの 2 チップ Voodoo カードと比較してチップ数が増加しています。ATI Rage Pro、NVIDIA RIVA 128、Rendition Verite 2x00 などの競合製品は、それぞれ 2D GUI/VGA アクセラレータを統合したシングル チップ製品です。オリジナルの Voodoo と同様に、Voodoo2 は専用の 3D アクセラレータであり、従来の 2D グラフィックス カードと組み合わせて使用​​する必要があります。2D カードから Voodoo カードのパススルー VGA ポートに接続する外部パススルー VGA ケーブルが必要です。^{[ 1 ] [ 2 ] [ 3 ]}

Voodoo2 の 3 番目のチップは、同じグラフィックス エンジン パスで 2 番目のテクスチャを描画できるため、パフォーマンスの低下がない 2 番目の TMU でした。発表当時、Voodoo2 はシングル サイクル デュアル テクスチャリングが可能な唯一の 3D カードでした。^{[ 1 ] [ 2 ]} Voodoo2 の 2 番目の TMU の使用はアプリケーション ソフトウェアに依存します。Quake IIとUnreal はデュアル テクスチャリングを効果的に活用しました。複数のテクスチャ レイヤーを使用しないゲームでは、Voodoo2 はクロック速度が高いため、Voodoo1 より高速です。

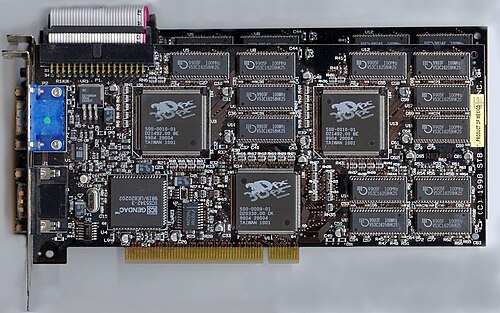

Voodoo2 は、PC 市場にスキャンライン インターリーブ(SLI) 機能を導入しました。SLI モードでは、PC にインストールされた 2 枚の Voodoo2 ボードが並列に動作し、各ユニットがディスプレイのラインの半分を描画します。^{[ 1 ] [ 2 ]} Voodoo2 SLI はレンダリング スループットを 2 倍にするだけでなく、フレーム バッファ メモリの総量も増加し、サポートされる最大画面解像度は (当時としては) 印象的な 1024 × 768 に増加しました。ただし、各カードがシーン データを複製する必要があるため、テクスチャ メモリは 2 倍にはなりません。^{[ 1 ] [ 2 ]}オリジナルの Voodoo Graphics にも SLI 機能がありますが、アーケード^{[ 4 ] [ 5 ]}とプロフェッショナル マーケットでのみ使用されました。

1999 年初頭、3dfx はVoodoo3をリリースし、事実上 Voodoo2 を同社の主力製品として置き換えた。基本モデルの Voodoo3 2000 は、状況によっては Voodoo2 SLI + 2D カードよりもわずかに優れたパフォーマンスを 1 枚のカードで提供する。3000 および 3500 モデルは、特定の環境で Voodoo2 SLI を超えるパフォーマンスを提供する。^{[ 6 ]}同時に 3dfx は、2D アクセラレータと、オーバークロックされているがテクスチャ ユニットの 1 つが欠けている不​​完全な Voodoo2 を組み合わせた、低価格のVoodoo Bansheeもリリースした。^{[ 7 ] [ 8 ] [ 9 ]}

Voodoo2は多くのコンピュータシステムで非常に長い間使用され、Voodoo2 SLI構成はNVIDIAのRIVA TNT2、MatroxのMillennium G400 [ ^{10 ] [ 11 ] [ 12 ]}、さらにはNVIDIAのGeForce 256 ^{[ 13 ]}などの新しいカードと競合しました。3dfxのGlide APIはこの長寿に不可欠な役割を果たしました。なぜなら、一部のゲームはDirect3DやOpenGLよりもGlideに特化していたからです。^{[ 14 ]}チップセットが時代遅れになった後も、熱心な愛好家の中には、 Doom 3などの後期のゲームをVoodoo2で動作させることに成功した人もいまし^た。^{[ 15 ]}

• Voodoo2 (V2 1000) 90 MHzクロック (メモリおよびコア)。
• 135MHz RAMDAC、ディザリング処理された 16ビット（65536色）ディスプレイ。
• フルスクリーン対応、3D専用アクセラレータ。VGAパススルーケーブルを介して、別の2Dまたは2D/3D VGAカードと連携して動作します。アナログVGAパススルーケーブルを使用すると、画像が若干ぼやけます。
• DOS、 Windows 95/98などでフルスクリーンゲームをサポートします。
• DOS、Win32、IRIX環境における、Gemini OpenGVS、Multigen、GameGen、SGI OpenGL、Glide、Direct3D、MiniGL、Autodesk 3D Studioなどのゲーム開発ツールをサポートします。
• 解像度は最大800  × 600、SLI（スキャンラインインターリーブ）により最大1024 × 768 まで対応。
•  定格100MHz、動作周波数90MHz  、25nsの8メガバイトまたは12メガバイトの高速EDO DRAMをサポートします 。
• RAMは、フレームバッファおよびZバッファ用に4メガバイト、テクスチャメモリ用に4メガバイトまたは8メガバイトに構成されます。
• バイリニアテクスチャに対して、LOD MIPマッピング、Zバッファリング、アルファブレンディング、フォギングを有効にした状態で、毎秒9000万ピクセルのフル機能ピクセルの持続的なフィルレートを実現。
• 毎秒300万個のフル機能三角形（フィルタリング済み、LODミップマップ済み、Zバッファリング済み、アルファブレンド済み、フォギング有効、テクスチャ付き三角形）。
• 走査線インターリーブ構成で毎秒1億8000万画素。
• バイリニアおよびトリリニアテクスチャフィルタリング。
• 詳細度レベル（LOD）ミップマッピング
• ピクセルごとに複数のテクスチャをサポートします。
• テクスチャ合成によるバンプマッピング。
• エッジアンチエイリアシング。
• ハードウェアの三角形構成（独立したLEDストリップとファン）。
• 遠近補正、サブピクセル補正、サブテクセル補正。
• グーロー陰影法とテクスチャ変調。
• Zバッファリング（16/32  bpp、整数および浮動小数点）。
• アルファブレンドとフォギング。
• 線形フレームバッファアクセス。
• シングルパス三線形フィルタリング。
• ピクセルごとに1回のパスで2種類のテクスチャを適用。

• ^1. VGA：カードにVGAサブシステムが内蔵されており、スタンドアロンのグラフィックカードとして動作するかどうか
• ²テクスチャマッピングユニット：レンダリング出力ユニット
