| R4ライフル | |
|---|---|

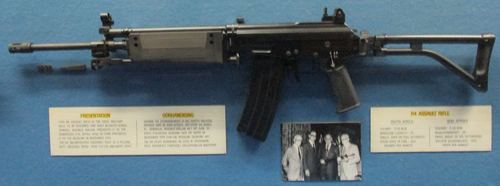

 南アフリカ国立軍事史博物館の Vektor R4 | |
| タイプ | アサルトライフル |
| 原産地 | 南アフリカ |
| サービス履歴 | |
| 使用中 | 1980年～現在[1] [2] |
| 使用者 | ユーザーを見る |
| 戦争 | カボ・デルガド・バニスカ攻撃における反乱[5] |
| 生産履歴 | |
| デザイナー | イスラエル軍事産業のイスラエル・ガリリ[2] [a] |
| 設計 | 1970年代後半から1980年代前半[2] |
| メーカー | リトルトン・エンジニアリング・ワークス（現デネル・ランド・システムズ） |
| 建造数 | 420,000 [6] |
| バリエーション | R5、R6、LM4、LM5、LM6 |
| 仕様 | |
| 質量 | 4.3 kg (9.48 ポンド) [7] |
| 長さ | 877 mm（34.5インチ）ストック延長時[7] |
| バレルの 長さ | 460 mm（18インチ）[7] |
| カートリッジ | 5.56×45mmNATO弾[7] |
| アクション | ガス作動式（回転ボルト）[7] |
| 発射速度 | 600-750発/分[7] |
| 銃口速度 | 980メートル/秒（3,200フィート/秒）[7] |
| 有効射程距離 | 500メートル（550ヤード）[7] |
| 給餌システム | 35発装填可能な着脱式マガジン[7] |
| 観光スポット | 300メートルと500メートルの目盛りが付いたフリップアップ式のリアサイト[7] |
ベクターR4は南アフリカの5.56×45mm アサルトライフルである。[8] 1980年に南アフリカ国防軍（SADF）の標準軍用ライフルとして配備された。[1]南アフリカでは、R4は7.62×51mm FN FALの派生型であるR1に取って代わった。[7]これはリトルトンエンジニアリングワークス（LIW、「リトルトンインジェニエールヴェルケ」）（現在はデネルランドシステムズ）によって製造された。[7]
この武器はIMIガリルアサルトライフル[9] [10]のライセンス派生型で、いくつかの改良が加えられている。ストックとマガジンは両方とも高強度ポリマーで作られ、ストックは長くなり、平均的な南アフリカの兵士に合うように調整された。[9]その他の細かい違いとしては、R4にはキャリーハンドルがなく、内部の操作機構にいくつかの変更が加えられている。[8]
デザインの詳細
動作機構
R4 は、クローズドボルトから発射する、選択射撃のガス作動式武器です。IMI Galilと同様に、作動システムはAK-47のシステムから派生しています。銃身の通気孔から導かれた点火された火薬ガスを使用して、銃身上部のガスシリンダー内にあるロングストロークピストンを駆動し、作動システムに電力を供給します。この武器は、自己調整型ガスシステムと、ボルトキャリアに機械加工された螺旋状のカム溝によって回転する回転式ボルト尾栓ロック機構 (2 つのロックラグを装備) を備えています。このロック機構は、ボルトの制御ピンとかみ合うボルトキャリアに機械加工された螺旋状のカム溝によって回転します。抽出は、ボルトに含まれるバネ仕掛けのエキストラクターによって行われ、レシーバー内の左ガイドレールの突起が固定エジェクターとして機能します。
内部的には、R4はガリルと異なり、連続射撃中にチューブが揺れて緩むのを防ぐための新しいガスチューブロックが追加され、より広いシアが導入されています。[7]また、独自のボルトと撃針があり、どちらもボルトが閉じた状態で撃針が薬室に装填された薬莢を発射するという問題を解決するために再設計されました。 [ 7]新しい撃針は、確実に前方に押し込まれている場合を除き、ボルト内のポリウレタン部品によって固定されています。[7]
R4の部品はガリルARMと交換可能で、5.56 NATO口径用に作られたバルメットライフルマガジンはR4でも使用可能である。[11]
特徴
R4 はハンマー式で、3 段階の発射セレクターと安全スイッチを備えたトリガー機構を採用しています。刻印された鋼板セレクター バーはレシーバーの両側にあり、その位置は文字でマークされています。「S」は武器が安全であることを示し、「R」は単発発射モード (「R」は「反復」の略)、「A」は全自動発射を示します。「安全」設定ではトリガーが無効になり、武器が装填されないようにします。
R4は、35発の弾薬を装填できるスチール製または合成樹脂製の箱型マガジンから弾を給弾する（M193弾頭に5.56×45mm NATO弾を使用するように設計されている）。 [7]この武器用に当初はスチール製のマガジンが製造されていたが、重量を軽減するためにナイロンとグラスファイバー製のコピーに置き換えられた。[7] 1980年代には50発のスチール製マガジンが製造された。[7]
R4 には、レシーバーの右側に折りたためる横折り式のチューブ状ストックがあります。このライフルのハンドガード、ピストルグリップ、マガジン、ストックアーム、ショルダーパッドはすべて合成素材で作られており、これらの部品に重い金属や木材を使用している同等のオリジナルの Galil よりも軽量です。
定期的なフィールドメンテナンスと清掃のために、銃器はレシーバーとバレルグループ、ボルトキャリア、ボルト、リターンメカニズム、ガスチューブ、レシーバーダストカバー、マガジンの各コンポーネントに分解されます。
観光スポット
このライフルには、フロント ポストと 300 メートルと 500 メートルの開口部を持つフリップアップ式のリア サイトで構成される従来のアイアン サイトがあります。フロント サイトは風偏と仰角を調整でき、耐久性のある円形のシュラウドに取り付けられています。リア サイトはレシーバーのダスト カバーの端に溶接されています。夜間の使用のために、R4 には、フロント サイト ベースのピボット バーに取り付けられた自己発光トリチウムライト ドット (リア サイトを中間位置に配置した後に露出) が装備されています。このライト ドットは、標準ポストの前で折りたたまれ、リア サイト ノッチの 2 つのドットと揃います。
アップグレード
DLSはピカティニーレールを備えたR4、R5、R6の再生モデルを導入しました。DLSはまた、グレネードランチャー、グリップ、その他のアンダーバレルアタッチメントも導入しました。[12]
バリエーション
南アフリカ海軍、南アフリカ空軍、南アフリカ軍事保健サービス、および南アフリカ警察は、 5.56 mmガリルSARのショートカービン版を採用し、 R5としてライセンス生産された。R5は、より大型のR4と比較すると、銃身が130ミリメートル（5.1インチ）短く、ガスシステムとハンドガードも短い。また、バイポッドがなく、フラッシュハイダーはライフルグレネードをサポートしていない。
1990年代には、装甲車両の乗組員向けにR5のさらにコンパクトな個人防衛兵器の派生型であるR6が開発され、銃身がさらに短縮され、ガスシリンダーとピストンアセンブリが短縮されました。これにより銃身の長さは279ミリメートル（11.0インチ）に短縮されました。[8]
デネルは、重砲身の分隊用自動小銃R7と、現地生産のマイクロガリルであるR8の試作品を開発したが、これらが量産に入ったかどうかは不明である。[8]
LIW/DLS はまた、民間および法執行機関向けにそれぞれLM4 、 LM5、LM6と呼ばれる R4、R5、R6 の半自動派生型も発表しました。これらのライフルはマスグレイブ社によって販売され、リトルトン社とマスグレイブ社の合弁会社であるマスグレイブ社によってライフルに「LM」という接頭辞が付けられました。

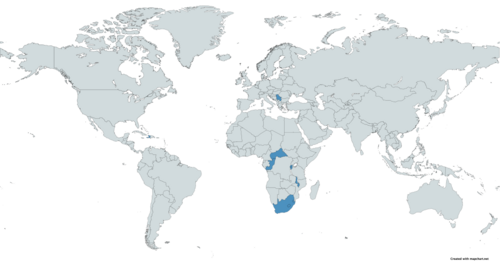

ユーザー
ブルンジ: ブルンジ反政府勢力[13]
中央アフリカ共和国[14] [15]
エスワティニ:エスワティニ警察[16]
ハイチ：ハイチ軍とハイチ国家警察が使用[17]
レソト[18]
マラウイ：マラウイ警察[19]
コンゴ共和国: 1996年と1997年に15,900台のR4/R5がコンゴ治安部隊に納入された。[20]
ルワンダ: 1992年よりルワンダ国軍で使用するために輸入。[21]一部はルワンダ愛国戦線によって捕獲された。[22]
セルビア：特殊旅団[23]とSAJ [24]が使用。
南アフリカ：南アフリカ国防軍の標準装備ライフル。コンパクトなR5カービンは警察や特殊部隊に人気がある。[25]
.svg/500px-Flag_of_Rwanda_(1961%E2%80%932001).svg.png){kind=small}
大衆文化では
- セイヴァー:ボスニア戦争を舞台にしたデニス・クエイド主演の1998年の戦争映画。クエイドの演じるキャラクターは、マークスマンライフルとして改造されたR4を使用する。IMDbによると、この武器は紛争中に数千丁のR4ライフルを購入したボスニア・セルビア軍によって使用されたが、フランス外人部隊では使用されなかった。改造には、AKスタイルのレシーバーマウントに取り付けられたスコープ（オリジナルのガリルスコープマウントノッチはR4のライトニングカットに置き換えられた）と、オリジナルの折りたたみ式ストックに取り付けられたチークレスト、および照準器の取り外しが含まれる。
- ホテル・ルワンダ:ドン・チードル主演の2004年の戦争ドラマ。ルワンダ虐殺を舞台にしており、この映画ではルワンダの兵士がいくつかのシーンでR4を使用しているのが見られる。
- マシンガン・プリーチャー: 2011年のジェラルド・バトラー主演の伝記戦争映画。南スーダン人民防衛軍の兵士が改造されたR4を使用する様子が描かれている。
