三角測量ステーション

1820年代、ニューサウスウェールズの大部分は、ヨーロッパからやってきた人々にとって未踏の地であった。この地域の地図作成を支援するため、ニューサウスウェールズの副測量総監として植民地に派遣されたトーマス・ミッチェル少佐によって三角測量の科学が導入された。彼は、田園地帯の三角測量を行う最初の三角測量地点として、ジェロア山の独立した山頂を選んだ。1828年、ミッチェルは少数の隊員とともにシドニーから南下し、玄武岩の麓に野営し、毎日山頂まで登った。囚人からなる隊員たちが山頂の木々を伐採する間、ミッチェルは遠くの山々を測量し、稜線をスケッチした。

1970年代初頭にオーストラリアで実施された国家測地測量と調整により、三角点が数多く残されました。その多くは、地面のマークの上に黒い四脚（ピラミッド型のフレーム）が支える円盤状の物体で構成されています。^{[ 2 ]}

•
  オーストラリア初の三角点
•
  オーストラリア、ニューサウスウェールズ州の三角測量所
•
  タスマニア州ウェリントン山頂の三角点

香港周辺の丘陵地には多くの三角測量点が設置されていた。それらは、オーストラリアなど他の旧イギリス植民地で使用されていたものと非常によく似ている。

•
  香港、赤鱲角景勝地にある三角測量所
•

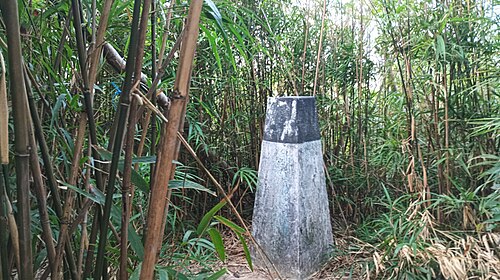

  マウント・デイビスにあるステーション1015.208.1は、これまでに建設された2つのタイプGビーコンのうちの1つである。
•
  汎用タイプBビーコン

日本では、三角点（sankakuten、文字通り「3つの角の点」）には5つの種類があります。

クラス 1 (一等三角点、一刀三角点)

これらは約40キロメートル（25マイル）ごとに設置され、必要に応じて約25キロメートル（16マイル）ごとに小型のものが設置されています。^{[ 5 ]}日本全国には約1000基あります。柱は一辺が18センチメートル（7.1インチ）で、各柱は地下に埋め込まれた2つの非常に大きな垂直な岩で固定されています。 ^{[ 6 ]}

クラス 2 (二等三角点、二等三角点)

これらは約8キロメートル（5.0マイル）間隔で設置されている。日本全国に約5000基あり、柱は一辺が15センチメートル（5.9インチ）である。各柱は、地下に埋め込まれた非常に大きな垂直の岩で固定されている。

クラス 3 (三等三角点、三等三角点)

日本全国に約3万2000本設置されており、およそ4キロメートルごとに1本ずつ設置されている。柱は一辺が15センチメートルで、それぞれ地下に埋め込まれた大きな垂直の岩で固定されている。

クラス 4 (四等三角点、四等三角点)

これらは約2キロメートル（1.2マイル）間隔で設置されており、日本全国に約6万9000本あります。柱は一辺が12センチメートル（4.7インチ）で、それぞれ地下に埋め込まれた大きな垂直の岩で固定されています。

クラス 5 (五等三角点、五等三角点)

これらの標識は1899年に設置されたもので、現在日本で使用されている近代的な三角測量局の前身にあたる。1級から4級の測量局が設置されて以来、一般的には使用されなくなったが、日本各地に今も残っているものもある。

•
  東京都稲城市城山公園にある3級三角測量点

2023年8月現在 ニュージーランドには5,765の三角点があります。それらは丘の上に設置されており、通常は白黒です。^{[ 7 ]}

•
  マウント・マウンガヌイ山頂の三角点

南アフリカには、国家地理空間情報局（歴史的には三角測量局として知られている）によって設置された約28,000個の三角測量標識のネットワークがある。^{[ 8 ]}これらの標識は通常、白い塗装のコンクリート柱が十字形に黒い金属板を支えており、山、丘、または高層ビルに設置されている。

•
  ケープタウンのライオンズヘッド山頂にある三角点標識

スペインには11,000か所の三角測量ステーションがあり、これらはコンクリート製の構造物で、通常は高さ120cm、直径30cmの円筒形がコンクリート製の立方体の土台の上に載っている。

これらは国立地理院によって設置され、通常は白色に塗装されており、「この標識の破壊は法律で罰せられます」という警告が書かれた金属製のラベルが付いている場合がある。

•
  ペニャラーラ山頂にある三角測量所（スペイン）

イギリスでは、三角測量点は通常コンクリート製の柱で、測量局によって設置された。

目立つ丘や山の頂上に三角測量点を設置するプロセスは、イギリスの正確な再三角測量を支援するために 1935 年に開始されました。英国陸地測量局の最初の三角測量点は、1936 年 4 月 18 日にノーサンプトンシャーのコールド アシュビーの近くに設置されました。低地や平地では、三角測量点のいくつかは海抜わずか数メートルにあり、1 つは -1  m にあります (ケンブリッジシャーのリトル オウスの近く、TL61718 89787)。^{[ 9 ] [ 10 ]} すべての三角測量点が設置されたとき、晴れた日には、どの三角測量点からも少なくとも 2 つの他の三角測量点を見ることができましたが、その後の植生の成長により、必ずしも現在もそうとは限りません。他の三角測量点の視線間の角度を注意深く測定することで、三角形のシステムを構築することができ、それを単一の基準線に参照することで、国全体をカバーする非常に正確な測定システムを構築できました。

英国のほとんどの地域では、三角測量点は、上部に向かって細くなる切頭四角形のコンクリート（まれに石）製のピラミッドまたはオベリスクです。頂上には、3本の腕と中央に窪みのある真鍮製のプレートが取り付けられており、「スパイダー」と呼ばれています。これは、隣接する三角測量点までの角度を測定するために使用されるセオドライトを取り付けて中心を合わせるために使用されます。通常、側面にはベンチマークが設置され、「  OSBM 」（Ordnance Survey Bench Mark）の文字と三角測量点の参照番号が「フラッシュプレート」と呼ばれる銘板に記されています。目に見える三角測量点の内部および下部には、国立グリッド座標が正確にわかっている隠された参照マークがあります。標準的な三角測量点の設計は、英国陸地測量局の三角測量および水準測量部門の責任者であったマーティン・ホティン准将（1898～1968）によるものとされています。 ^{[ 11 ]}レーザーとGPSを使用した航空写真とデジタルマッピングによってその機能がほぼ取って代わられたため、現在ではその多くが田園地帯から姿を消しつつあります。OS サイトのページからの引用：「氷山のように、三角測量標柱は表面よりも表面の下に多く存在します。」^{[ 12 ]}同じ情報源からの引用：「今日、OS Net ネットワークを構成する受信機は、英国全土にわたってわずか 3 mm の精度で調整されています。」

•
  イングランド、ウォリックシャー州ウートン・ウォーウェン近郊の三角点

米国国家測地測量局（NGS）とその前身機関は、水平位置（緯度と経度）、高さ、または重力に関する恒久的な測量マークを含む国家空間参照システム（NSRS）を管理しています。一部のマークには、水平位置と高さの両方の情報が含まれています。一部のマークはNGSによって設置されました。その他は、州の高速道路局などの他の組織によって設置されましたが、NSRSを構成するデータベースに含まれています。マークに関する情報はオンラインで一般に公開されています。NSRSのポイント数は1,500,000を超えています。^{[ 13 ]}

この画像は、バーモント州フェアヘイブンのファーストバプテスト教会の尖塔であり、水平測量標識（三角測量点）であり、NGS国立空間参照システムにおいて永久ID OD1373で記述されています。

•
  フェアヘイブン第一バプテスト教会
