トラバースは、測量分野における制御ネットワークを確立するための方法です。[1]測地学でも使用されます。トラバースネットワークでは、移動ラインまたは経路に沿って調査ステーションを配置し、以前に調査したポイントを次のポイントを観測するためのベースとして使用します。接続された調査ラインがフレームワークを形成し、調査ラインの方向と長さは角度測定器とテープまたはチェーンを使用して測定されます。[2]トラバースネットワークには、次のような多くの利点があります。
- 偵察や組織化の必要性が少なくなります。
- 他のシステムでは、測量を固定された多角形に沿って実行する必要がある場合がありますが、トラバースは任意の形状に変更できるため、さまざまな地形に対応できます。
- 他の測量ネットワークでは、多数の角度および線状の観測を行って考慮する必要があるのに対し、各観測所では少数の観測のみを行う必要があります。
- トラバース ネットワークでは、三角形のシステムで発生する図形の強さを考慮する必要はありません。
- トラバースを実行するとスケール誤差は加算されません。ステーション間の距離を増やすことで方位角スイング誤差も削減できます。
トラバースは三角測量よりも正確です[3] （三角測量と三辺測量の複合機能）。[4]
種類
測量工学や測地科学では、コントロール ポイント(CP) が距離と方向 (方位、角度、方位角、標高) を設定/観測することがよくあります。コントロール ネットワーク全体の CP は、記念碑、ベンチマーク、垂直コントロールなどで構成されます。トラバースには主に 2 つの種類があります。
- クローズドトラバース: ステーションから出発して同じステーションに戻って周回を完了するか、または 2 つの既知のステーション間を走行します。
- オープン トラバース: 開始ステーションに戻ることも、他の既知のステーションで閉じることもありません。

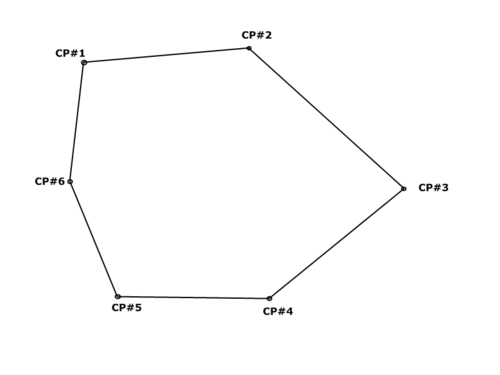

閉じたトラバースの図 - 複合トラバース: オープン トラバースの両端が既存のトラバースにリンクされ、クローズ トラバースを形成します。クローズ ラインは、以前の測量で決定された終点の座標によって定義できます。問題は、線形のミスクローズがある場合、エラーが新しい測量にあるか、以前の測量にあるかがわからないことです。
コンポーネント
- コントロール ポイント —予備測定に使用される主要な/基本コントロール。距離と方向 (座標、標高、方位など) の正確なコントロールを確立できる既知のポイントで構成できます。
- 開始 –トラバースの最初の開始コントロール ポイント。
- 観測 –トラバース内で設定または観測されるすべての既知のコントロール ポイント。
- ターミナル –トラバースの最初の終了コントロール ポイント。座標は不明です。tr
