リアーン（跳馬）

ゴシック建築において、リエーンとは、スプリンガーや中央ボスに接続するのではなく、リブを別のリブに接続する三次リブのことです。結果として得られる構造は、リエーン ヴォールトまたはステラー ヴォールト(リエーンを接続することで生成される星型にちなんで名付けられました) と呼ばれます。リエーンという用語は、フランス語の lier (結びつける) に由来しています。

イギリスでは、リアーンは 14 世紀の装飾建築時代に使われるようになりました。グロスター大聖堂はリアーン ヴォールトの好例です。フランスでは、カーンのサン ピエール教会などのフランボワイヤン建築に例があります。

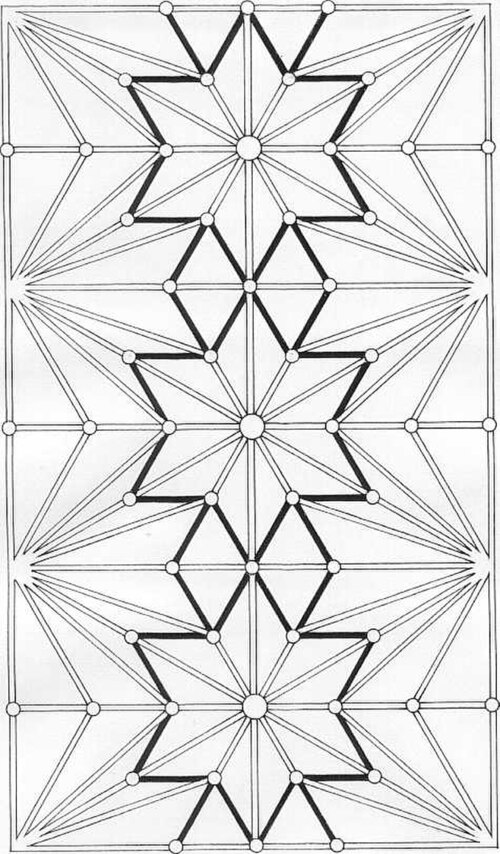

イーリー聖歌隊席の丸天井の平面図では、リブが二重線で示されています。主縦方向の尾根リブ (中央の垂直線) と横方向の尾根リブ (交互の水平線) は、中央ボス (大きな円) で交差しています。縦方向の尾根リブは聖歌隊席の中央を走り、横方向の尾根リブは聖歌隊席の両側にある各窓の頂点から伸びています。アーチ型の斜めリブは窓の間の支柱から、スプリンガーから中央ボスまで伸びており、アーチ型の横方向リブ (交互の水平線) はスプリンガーから主縦方向の尾根リブまで伸びています。ティアスロンと呼ばれる二次アーチ型斜めリブは、スプリンガーから横方向の尾根リブまで伸びています。リアーン (黒で網掛け) は他のリブの間に伸びており、複雑なパターンを形成しています。

注: 建築に関するフランス語の用語では、lierneは尾根のリブを意味し、したがって意味が異なります。

•

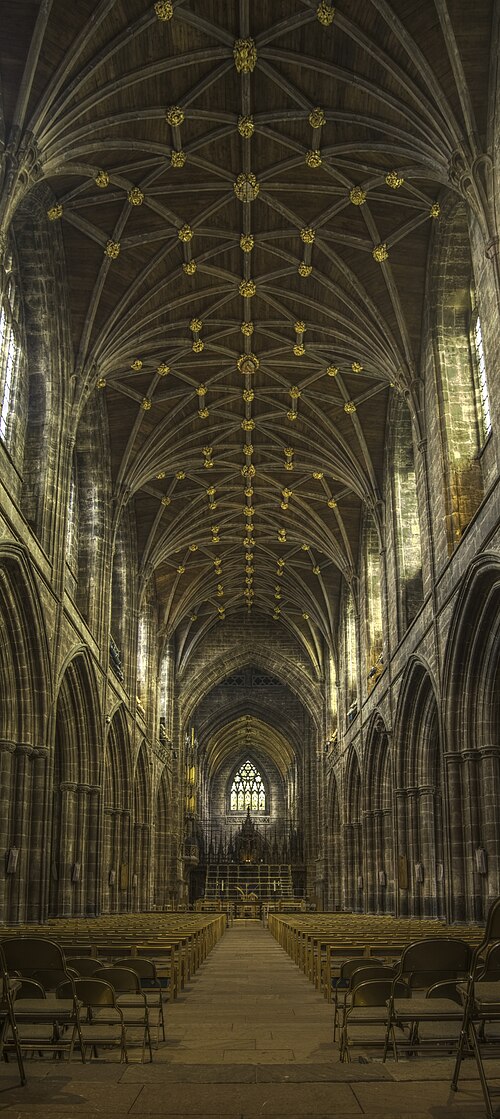

  チェスター大聖堂の身廊にあるリアーンの丸天井
•
  ケンブリッジシャー州イーリーにあるイーリー大聖堂の聖母礼拝堂
•
  グロスター大聖堂の東端、垂直のリアーン ヴォールト
