タトゥーマシン

タトゥーマシン（口語ではタトゥーガンと呼ばれる）は、タトゥー（消えないインクで皮膚に永久的に刻まれる印）を作成するために一般的に使用される手持ち式の装置です。現代のタトゥーマシンは、電磁コイルを使用してアーマチュアバーを上下に動かします。アーマチュアバーには、皮膚を開いてインクが流れ込むようにするバー付きの針のグループが接続されています。すべての電磁コイルマシンは、有線の安定化DC電源によって駆動され、反対の磁石に巻かれた銅コイルに電流が送られ、アーマチュアバーが上下に動きます。コイルタトゥーマシンに加えて、安定化された回転モーターで操作され、有線の外部RC電源またはマシンに接続されたワイヤレスバッテリーパックによって駆動されるロータリータトゥーマシンもあります。ロータリーマシンには多くの種類があり、コイルマシンに似たものもあれば、「ペン」に似たものもあります。コイルマシンは通常、シェーディング、インクのライニングまたはパッキングなど、単一の機能に合わせて調整されています。ロータリーマシンは多機能で、あらゆるサイズやタイプの針やカートリッジ針を使用できます。「基本的なマシンは今日でもほとんど変わっていませんが、近年では、マンフレッド・コールズ氏の1978年ロータリーマシンや、電気ではなく圧縮空気を使用するカーソン・ヒル氏の空気圧マシンなど、このテーマのバリエーションが市場に浸透してきましたが、原理は基本的に同じです。」^[1]

タトゥーマシンの前身はトーマス・エジソンの電気ペンで、1876年に米国ニュージャージー州ニューアークで「ステンシルペン」というタイトルで特許を取得しました^。[2]もともとは複製装置として使用することを意図していましたが、1891年にサミュエル・オライリーがエジソンのマシンを改造して皮膚にインクを注入できることを発見し、後にインク貯蔵庫を提供するチューブと針のシステムの特許を取得しました。

オライリーのマシンはエジソンのタトゥー ロータリー技術に基づいていましたが、現代のタトゥー マシンは電磁石を使用しています。この技術に基づく最初のマシンは、ロンドンのトーマス ライリーが特許を取得したシングル コイル マシンで、オライリーがロータリー マシンの特許を申請してからわずか 20 日後に取得されました。ライリーは、このマシンのために、改造したドアベルアセンブリを真鍮の箱に入れました。現代の 2 コイル構成は、同じくロンドンのアルフレッド チャールズ サウスが特許を取得しました。非常に重かったため、操作者の手の重量の大部分を軽減するために、マシンの上部と天井にスプリングが取り付けられることが多かったです。

「タトゥーを前進させるために、ドイツのタトゥーアーティスト、マンフレッド・コールズは過去を振り返る必要がありました。」 1978年、コールズは「ほぼ1世紀ぶりにロータリーマシンの新デザインを発表しました。彼のマシンは機能的にはオライリーのマシンに似ていましたが、針を動かすのは電気磁石ではなく直流モーターでした。このスリムで合理化されたバージョンは、より軽量で静かで持ち運びやすくなりました。また、アーティストはよりコントロールしやすくなり、オペレーターの手や指のけいれんも軽減されました。一部のアーティストはロータリーマシンの復活に惹かれましたが、他のアーティストは信頼できるコイルマシンを使い続けました。」^{[3] [4] [5]}

現代のタトゥーマシンのほとんどは、針の深さ、速度、および適用する力を制御できるため、タトゥーは非常に精密な芸術形式になりました。このような精度の進歩により、アメリカで主流の人気を獲得した顔面タトゥーのスタイルも生まれ、これは皮膚色素沈着、または「永久化粧品」と呼ばれ、そばかす、ほくろ、および傷跡の追加/除去などの効果を生み出します。

•

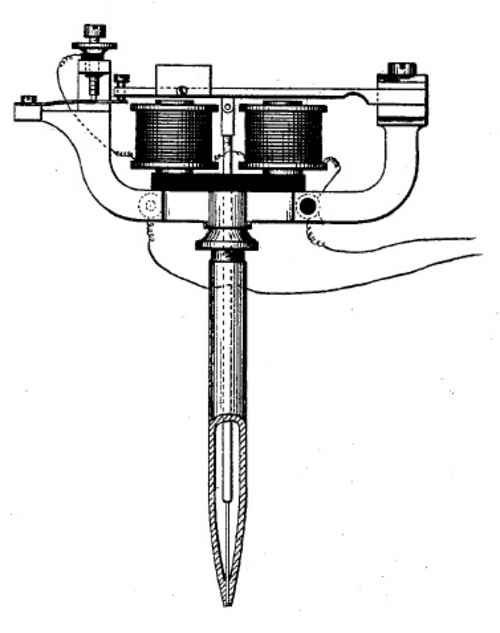

  米国特許 196,747、ステンシルペン
•
  ロータリーセット「Kohrs 1978」
•
  マンフレッド・コールズ 1978 - ロータリータトゥーマシン
•

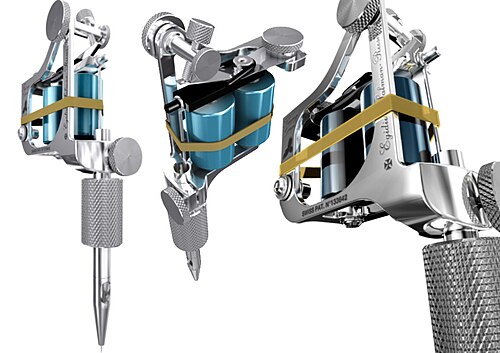

  2コイルタトゥーマシン

マシンには多くの種類があります。技術的観点からは、ライナーとシェーダーがより一般的なマシンです。機械的には、コイル タトゥー マシン、空気圧式マシン、ロータリー式またはリニア タトゥー マシンがあります。

• ロータリータトゥーマシンは、サミュエル・オライリーによって発明され、タトゥーアーティストによって長年改良されてきたロータリー技術に基づいた最初のマシンです。ロータリータイプのマシンは、針を動かすために電気モーターを使用します。最近のアップグレードには、コイルマシンの特徴である効率を高めるためにアーマチュアバーを使用するものがあります。^[6]最近、このタイプのマシンを、現在使用されている電気モーターの代わりに空気圧式にする改良が行われました。
• コイルタトゥーマシンは最も一般的に見られ、使用されている。これらのマシンは、電磁回路を使用して針のグループを動かす。シングルコイルマシンからトリプルコイルマシンまで、多くのバリエーションがある。さまざまな素材で作られ、さまざまなサイズと形状があります。デュアルコイルマシンが標準と見なされています。コイルは通常、8〜10ラップです。コイルはインピーダンス、つまり抵抗を生み出し、マシンの速度とパワーを適切に調整するために使用されます。これにより、皮膚への外傷が少なくなります。^[7]
• ライナー タトゥー マシン: ライナー マシンの目的は、1 回のパスで皮膚にインクを塗布し、主要なラインを描くことです。短い接触回路 (約 1.5 mm ～ 2 mm) を使用するため、マシンのサイクル速度が速くなります。
• シェーダー タトゥー マシン: シェーダー マシンは、黒または黒インクのバリエーションにシェーディングを施すのによく使用されますが、このタイプのマシンでは黒以外の色も使用されます。このマシンの彩度は低くなっています。ライナーよりも大きな接触ギャップ (約 2mm～3.5mm) を使用し、サイクルをわずかに遅くします。このマシンは、ラインを彫刻するのにも使用されます。皮膚への外傷を少なくしてラインを描き直すことができるため、一部のアーティストはすべてのラインにこのタイプのマシンを使用します。
• 空気圧式タトゥーマシン：タトゥーアーティストのカーソン・ヒルは2000年に最初の空気圧式タトゥーマシンを発明し、特許取得プロセスを開始しました。空気圧式タトゥーマシンはエアコンプレッサーで駆動し、非常に軽量です。空気圧式タトゥーマシンは加圧空気を使用して針を上下に動かします。^{[8]これらのタトゥーマシンは、マシン全体を}オートクレーブに入れることができるため、簡単に滅菌できます（オートクレーブに入れる前に完全に分解する必要がある従来のコイルマシンとは異なります）。

タトゥー マシンは、これらのタイプだけに限定されません。一般的なバリエーションは、より硬いフロント スプリングを使用する「カットバック」です。これは、ライナーでより一般的に使用されますが、肖像画の作業でより一般的に使用されるシェーダー マシンで使用されることが知られています。マシンは通常、ロング ストロークとショート ストロークの種類に分類されます。ストロークの長いマシンは、着色やシェーディング、およびラインの彫刻に適しており、クライアントの肌へのダメージが少なくなります。ストロークの短いマシンは、シングル パス スタイルのライナーによく使用され、肖像画で見られるようなより微妙な黒のグラデーションを実現するシェーダー セットアップでも使用されます。スプリングの長さ、幅、張力、角度、および硬さによって、マシンの機能が変わります。接触ギャップ、コンデンサ、さらにはマシンのスタイルとその偏向角度も、すべてマシンの調整のバリエーションになります。マシンを適切に調整することは、使用するマシンの種類、およびアーティストが行うタトゥーの種類にとって不可欠です。

^[9]コイルタトゥーマシンは、2つのコイルに電流を流すことで機能し、電磁力が交互に作用してタトゥーニードルを素早く上下に動かします。電源はAC電流を適応させてマシンに電力を供給します。これにより、アーティストはマシンが動作する電圧を制御でき、ラインの変化を実現するために操作できます。^[10]コイルマシンは、ニードル、チューブ、チューブグリップ、チューブクランプ、ニードルバー、アーマチュアバー、フロントスプリング、コンタクトスクリュー、Oリング、リアスプリング、リアスプリングマウントスクリュー、ヨークなど、約15の異なる部品で構成されています。これらの部品はフレームで固定されています。フレームは、真鍮、鉄、鋼、亜鉛、アルミニウムなど、さまざまな材料で作られています。使用されるフレームの種類は、タトゥーマシンの全体的な動作に大きく影響します。一部のフレーム（鉄や真鍮で作られたものなど）は、動作中の振動を軽減します。他のより軽いフレーム（アルミニウムと亜鉛で作られたものなど）は、動作中のアーティストの身体的負担を軽減します。不適切なフレームの選択/調整は、コイルマシンの全体的な機能の寿命と品質に影響します。コイル タトゥー マシンを使用すると、アーティストはマシンの機能のあらゆる側面を高度に制御できます。そのため、アーティストはこのようなデバイスを効率的に使用するには、マシンに関する深い知識が必要です。

^{[9]ロータリータトゥーマシンは、}電気モーターの回転運動を利用して、針/タトゥー針の束を素早く上下に動かす機能です。コイルマシンと同様に、ロータリーマシンには、マシンに電力を供給するために交流電流を適応させる電源が必要です。この電圧を操作することで、ラインに変化をつけることができます。^[10]ロータリーマシンは、グリップ、チューブ、カムホイール、「調整機構」、電源接続など、約7つの異なる部品で構成されています。ロータリーマシンは、使用する針の種類が異なります。一般的なロータリーマシンは標準の針を使用しますが、カートリッジ針を使用することもできます。これは、1台のロータリーマシンをラインとシェーディングの両方に使用できるという点で、より伝統的な「コイルタトゥーマシン」とは異なります。ロータリーマシンは、事前に調整された状態で購入でき、通常は「箱から出してすぐに」使用できます。そのため、初心者にも優しいマシンになっています。針を上下に動かす電気モーターは、マシンの動作振動を軽減し、アーティストのタトゥーの身体的負担を軽減します。すべてのタイプのロータリーマシンは、通常、動作中に発生する騒音と振動が少なくなります。^[11]コイルマシンは、タトゥーによく見られるブーンという音のようなノイズを発します。静かなため、ロータリーマシンでタトゥーを入れる方が快適だと感じるクライアントもいます。ロータリーマシンにはさまざまなタイプがあります。ダイレクトドライブロータリーマシンは、ニードルバーをモーターに直接接続します。偏心ロータリーマシンは、モーターの回転運動を振動運動に変換し、針を駆動する偏心カムドライブを使用します。空気圧ロータリーマシンは、その名前が示すように、圧縮空気を利用してタトゥーニードルを直接振動させ、電気モーターは一切使用しませ ん。

• Victoria Groß: Hautgravuren – Zur Individualisierung des Körpers。 GRIN Verlag 2006、ISBN  3-638-57827-5。
• Anne Fuest: Die Tätowierung – Geschichte und Bedeutung in Afrika und Deutschland: Eine kulturanthropologische Untersuung。 GRIN Verlag 2008、ISBN 3-640-21092-1。
• Matthias Friederich:ドイツの Tätowierungen: eine kultursoziologische Untersubung。 Band 14 von Quellen und Forshungen zur europäischen Ethnologie、Königshausen & Neumann 1993、ISBN 3-884-79774-3。
• エリック・アラヨン：タトゥーの技術。CreateSpace Independent Publishing Platform 2006、ISBN 1-419-62591-8。
