緊急時に救助を容易にするために、パイロットや捜索救助隊はサバイバル無線を携帯します。これらは通常、国際遭難周波数で送信するように設計されています。海事システムは、世界海上遭難安全システムの下で標準化されています。民間組織と軍事組織は通信に異なる周波数を使用しており、どちらのセクターにも侵害は発生しません。民間航空機の緊急事態に使用される無線周波数は VHF 121.5 MHz で、軍用航空機の事故に使用される周波数は UHF 243 MHz です。
歴史
海難事故の生存者を救助するために無線を使用することは、 1912年のタイタニック号の沈没後に最前線に立った。救命ボートには、1920年頃のマルコーニ241型などのスパークギャップ送信機が搭載されていた。 [1] [2]これらは、当時の国際遭難周波数である500 kHzのモールス信号を使用して動作した。この周波数は、地上波伝播による長距離通信の利点があり、タイタニック号の沈没後、海上のすべての大型船舶によって常時監視されていた。しかし、波長が600メートルであるため、良好な通信範囲を得るには長いアンテナが必要だった。凧や風船で支えられた波長の1/4程度の長い電線がよく使われた。スパークギャップは、この技術が一般通信に禁止された後も長きにわたって救命ボートで使用され続けた。
ギブソン・ガール
第二次世界大戦中、ドイツは手回し式の500 kHz 救助無線機「ノットセンダー」(緊急送信機) NS2 を開発しました。この無線機は 2 本の真空管を使用し、水晶で制御されていました。無線機のケースは中央が内側に曲がっており、膨張式救命ボートに座っているユーザーが、発電機のハンドルを回している間、無線機を太ももの間に固定しておくことができました。ハンドルを回すと、モールス信号による遭難信号が自動的に生成されました。1941 年に NS2 ユニットがイギリスに鹵獲され、イギリスはコピーのディンギー送信機タイプ T1333 を製造しました。イギリスは 2 つ目の鹵獲ユニットをアメリカに渡し、アメリカは独自のコピーである SCR-578 を製造しました。アメリカ陸軍航空隊の航空機は、水上作戦に SCR-578 を搭載しました。砂時計の形からギブソン・ガールというニックネームが付けられたこの凧には、折り畳み式の金属枠の箱型凧と、小型水素発生器付きの気球が付属しており、その飛翔索は空中線であった。電力は手回し発電機によって供給された。送信機部分は BC-778 であった。周波数は500 kHz、 4.8 ワットで、範囲は 200 マイル (300 km、200 nmi) であった。キー入力は自動SOS (自動アラーム用の 4 秒間の長いダッシュを含む) または手動で行った。周波数制御用の水晶は戦時中の米国では希少品であり、SCR-578 は水晶制御ではなかった。
第二次世界大戦後のバージョンであるAN/CRT-3は、8MHz帯の周波数を追加し、1970年代半ばまで船舶や民間航空機で使用されていました。[3]
VHF時代
第二次世界大戦で航空機が捜索救助に使用されたことで、見通しの利くVHF無線が使用されるようになった。VHFの波長ははるかに短いため、単純なダイポールアンテナやホイップアンテナで十分だった。初期の装置には、177MHz（波長1.7メートル）で動作するコンパクトな単一真空管発振器設計のイギリスのウォルターや、58.5MHz、後に42MHzで動作する2つの真空管マスター発振器電力増幅器[4]設計のドイツのイェーガー（NS-4）などがあった。 [5]これらは、単座戦闘機の救命いかだに搭載できるほど小型であった。[要出典]
戦後の設計には、ウルトラエレクトロニクス社製のイギリスの捜索救助ホーミングビーコン（SARAH）があり、マーキュリー計画の宇宙飛行後に宇宙飛行士スコット・カーペンターの位置特定と回収に使用された。 [6]米国のAN/URC-4とソ連のR 855U。これらは、航空機の緊急周波数である121.5MHzと243MHz（波長2.5メートルと1.2メートル）で動作した。 [要出典]
自動ビーコンシステム
1972年に米国議会議員2名を乗せた軽飛行機が墜落し行方不明になった後、[7]米国はすべての航空機に、墜落時に自動的にオンになる緊急ロケーター送信機（ELT）の搭載を義務付け始めた。当初、これらの装置は121.5MHzの航空機緊急周波数でビーコン信号を送信していた。これらは段階的に廃止され、代わりに406.025MHz信号を使用するELTが採用され、捜索救助用のコスパス・サーサット国際衛星システムが受信できる。各406MHzビーコンには固有のデジタルIDコードがある。ユーザーはコスパス・サーサットにコードを登録し、遭難信号を受信したときに照会できるようにする必要がある。一部の上級モデルは、内蔵のGPSまたはGLONASS受信機から取得した位置を送信できる。海事実務は、500kHzの遭難周波数（現在は公式に監視されていない）による救助無線から、コスパス・サーサットシステムの使用や、レーダートランスポンダーや携帯型海上VHF無線などの他の手段を含む世界海上遭難安全システムに移行している。[要出典]
406 MHz の Cospas-Sarsat システムを使用しない他の種類の緊急ロケーター ビーコンには、自動識別システムビーコンや雪崩トランシーバーを送信する落水者ビーコンなどがあります。[引用が必要]
米軍のサバイバルラジオ
軍組織は今でもパイロットやその他の戦闘員に個人用サバイバル無線機を支給しており、これらは距離測定装置(DME)、全地球測位衛星(GPS) 受信機、衛星通信を内蔵するなど、ますます高性能化しています。俗語では、「PRC」無線機は「Prick」にモデル番号をつけて「Prick-25」と呼ばれ、「URC」無線機は「Erk」と呼ばれていました。[誰によると? ]米国の軍用サバイバル無線機には次のものがあります。

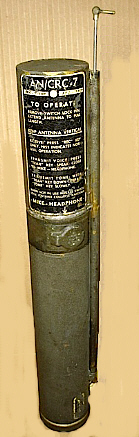

- AN/CRC-7 - 第二次世界大戦時代のセット、140.58メガヘルツ（2.1325 m）[8]
- AN/PRC-17
- AN/PRC-32 - 海軍救助セット、243メガヘルツ（1.23m）。[8]
- AN/PRC-49
- AN/PRC-63 - 製造された最小のセット。[8]
- AN/PRC-90 - ベトナム戦争時代の航空救助セット。AN/PRC-90-1とAN/PRC-90-2は改良された修理可能なバージョンです。243MHzと282.8MHzのAMで動作します。PRC-90にはビーコンモードとモールス信号の送信を可能にするトーンジェネレータも含まれていました。[8] [9]
- AN/PRC-103 - （空軍）救助水泳無線機。[8] [10]
- AN/PRC-112 - VHFおよびUHF航空機バンドで合成無線を提供します。ボスニア上空で撃墜されたスコット・オグレイディ大尉が救助されたとき、PRC-112と携帯型GPSが使用されました。[11] AN /PRC-112Bは当初Hook-112として知られていましたが、GPS受信機を含むように改造されたPRC-112であり、暗号化された位置情報を送信できます。Cospas -Sarsatビーコンも搭載されています。ジェネラルダイナミクスによって製造された最新モデルのAN/PRC-112Gは、衛星とも通信できます。[12] PRC-112ファミリーの無線機は31,000台以上生産されました。[13]
- AN/PRC-125（海軍）救助水泳者用無線機。[8] [10]
- AN/PRC-149救助無線機は、非戦闘用として PRC-90、PRC-112、PRC-125 に代わるものである。[14] GPS と Cospas-Sarsat ビーコンを搭載。[15] 121.5 メガヘルツ (2.47 m)、243.0 メガヘルツ (1.234 m)、282.8 メガヘルツ (1.060 m)、406.025 メガヘルツ (0.738360 m) で動作する。タディラン社によって製造されたPRC-149 は、特殊な電池を使用する他のユニットとは異なり、標準のD セル電池を使用する。
- AN/PRQ-7戦闘生存者/逃亡者ロケーター（CSEL）は、選択的可用性GPS、UHF視線、UHF衛星通信とSARSATビーコンを組み合わせたものです。ユーザーの位置情報とともに、事前に定義されたメッセージをデジタルで送信できます。[16] [17] 2008年現在、PRQ-7の価格は1台あたり7000ドルです。充電式リチウムイオン電池パックの価格は1600ドル、充電式ではないリチウムマンガン二酸化ユニットの価格は1520ドルです。[18] 2011年10月現在、ボーイングは5万台のPRQ-7を納入しています。[19]
- AN/URC-4 - 121.5メガヘルツ（2.47 m）および243メガヘルツ（1.23 m）で動作[8]
- AN/URC-11 - 243メガヘルツ（1.23 m）で動作する「A」バージョンでは、1つのオーディオチューブがトランジスタに置き換えられました。[8]
- AN/URC-10 - 超小型で完全にトランジスタ化されたUHF無線機。水晶制御の受信機と送信機、16ボルトの乾電池、電源ケーブルアセンブリで構成されています。このユニットは、240〜260メガヘルツ（1.2〜1.2メートル）帯域の1つのチャネルで動作し、通常は243メガヘルツ（1.23メートル）です。[8]
- AN/URC-14 - 121.5メガヘルツ（2.47 m）で動作
- AN/URC-64 - （空軍）、4周波数救助セット。225〜285メガヘルツ（1.33〜1.05 m）の4つの水晶制御チャネル[8]
- AN/URC-68 - （陸軍）、4周波数救助セット。[8]
