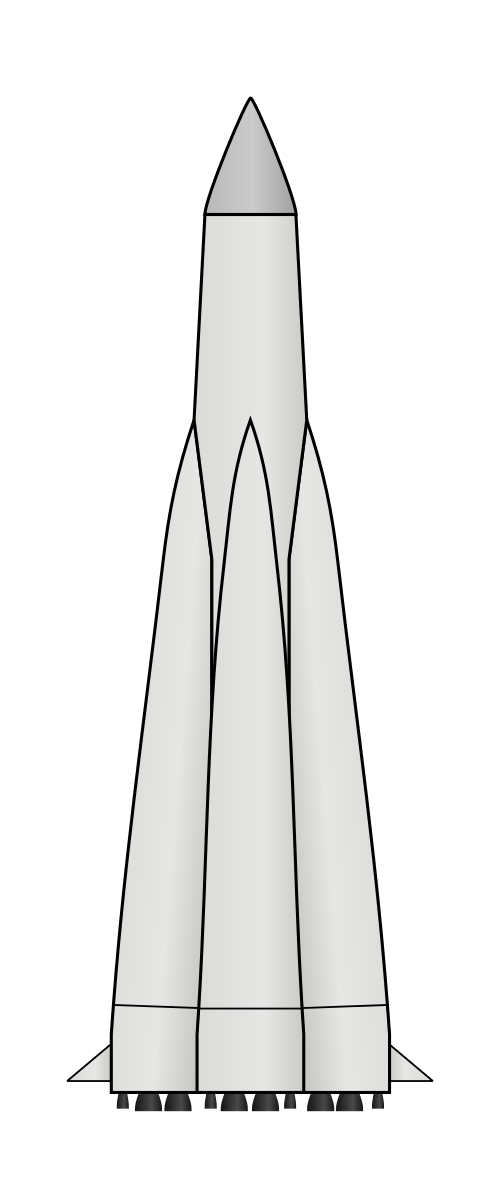

 スプートニクロケット | |
| 関数 | 初期の（最初の）運搬ロケット |
|---|---|
| メーカー | OKB-1 |
| 原産国 | ソビエト連邦 |
| サイズ | |
| 身長 | 8K71PS: 30.0 m (98.4 フィート) 8A91: 31.1 m (102 フィート) |
| 直径 | 2.99メートル（9.8フィート） |
| 質量 | 8K71PS: 267,000 kg (589,000 ポンド) 8A91: 269,300 kg (593,700 ポンド) |
| ステージ | 2 |
| 容量 | |
| LEOへのペイロード（8K71PS） | |
| 質量 | 8K71PS: 500 kg (1,100 ポンド) 8A91: 1,327 kg (2,926 ポンド) |
| 関連ロケット | |
| 家族 | R-7 |
| 比較可能 | ヴァンガード ジュノ I |
| 発売履歴 | |
| 状態 | 廃止（使用されていません） |
| 発射場 | LC-1/5、バイコヌール |
| 総打ち上げ数 | 4 (2 8K71PS、2 8A91) |
| 成功 | 3 |
| 失敗 | 1 (8A91) |
| 初飛行 | 8K71PS: 1957年10月4日 8A91: 1958年4月27日 |
| 最終便 | 8K71PS: 1957年11月3日 8A91: 1958年5月15日 |
| 乗客/貨物の種類 | スプートニク1 スプートニク2 スプートニク3 |
| ブースター（ブロックB、V、G、D） | |
| ブースターなし | 4 |
| 搭載 | 1 RD-107 |
| 最大推力 | 970 kN (220,000 lbf ) |
| 比推力 | 306秒 |
| 燃焼時間 | 120秒 |
| 推進剤 | LOX /灯油 |
| 第1ステージ（ブロックA） | |
| 搭載 | 1 RD-108 |
| 最大推力 | 912 kN (205,000 lbf ) |
| 比推力 | 308秒 |
| 燃焼時間 | 330秒 |
| 推進剤 | LOX /灯油 |
スプートニクロケットは、ソ連のセルゲイ・コロリョフが設計した無人軌道運搬ロケットで、R-7セミョルカ大陸間弾道ミサイルから派生したものである。1957年10月4日、このロケットで世界初の衛星打ち上げが行われ、スプートニク1号が低地球軌道に投入された。
スプートニクには2つのバージョンが製造された。スプートニクPS（GRAUインデックス8K71PS）はスプートニク1号と後にスプートニク2号の打ち上げに使用され、スプートニク（8A91）は1958年4月に衛星打ち上げに失敗し、その後1958年5月15日にスプートニク3号を打ち上げた。 [1]
R-7 ファミリーの後継機であるポリオットは、スプートニク ロケットと同じ構成を採用していましたが、ボスホートの構成部品から製造されました。類似性のため、ポリオットはスプートニク 11A59 と呼ばれることもありました。
仕様
- 第一段階: ブロック B、V、G、D (ストラップオンブースター 4 基)
- 第2段階: ブロックA (コアステージ)
- 総重量: 94.0トン
- 空重量: 7.495トン
- 推力（真空）：99,000 kgf（970 kN）
- 粘度: 308 秒 (3,020 N·s /kg)
- 燃焼時間: 310秒 (5分10秒)
- Isp (sl): 241 s (2,360 N·s/kg)
- 直径: 2.95メートル (9.7フィート)
- スパン: 2.95メートル (9.7フィート)
- 長さ: 28メートル（92フィート）
- 推進剤: LOX /灯油
- エンジン: RD-108 -8D75PS x 1
- 総重量: 267 トン (589,000 ポンド)
- 総スパン: 10.303メートル (33.80フィート)
- LEOペイロード: 500 kg
- 総離陸推力: 3.89MN
スプートニク8A91
スプートニク8A91には、より強力な8D76および8D77エンジンが搭載され[2] 、積載量が増加し、スプートニク1号およびスプートニク2号よりもはるかに重い衛星を打ち上げることができました。1958年に2回打ち上げられました[3]。4月27日の最初の打ち上げは、ロケットの縦軸に沿って飛行中に予期せず発生した振動のために失敗しました。5月15日、スプートニク3号の打ち上げに成功しました[4]。[5]
スプートニクの仕様
- ステージ番号: 0 - ストラップオンブースター; スプートニク 8A91-0 x 4
- 総重量: 43.0トン
- 空重量: 3.400トン
- 推力（真空）: 4 × 99,000 kgf = 396 Mgf（3.89 MN）
- Isp : 310秒（3,040N·s/kg）
- 燃焼時間: 130秒 (2分10秒)
- Isp (sl): 252 s (2,470 N·s/kg)
- 直径: 2.68メートル (8.8フィート)
- スパン: 2.68メートル (8.8フィート)
- 長さ: 19.2メートル (63フィート) (ノズルなし)
- 推進剤: LOX/灯油
- エンジン: ブースターあたりRD-107 -8D76 x 1 (合計 4 基)
- ステージ番号: 1 - コアステージ; スプートニク 8A91-1 x 1
- 総重量: 95.0トン
- 空重量: 7.100 トン
- 推力（真空）: 82,000 kgf（804 kN）
- 引張強さ: 315 秒 (3,090 N·s/kg)
- 燃焼時間: 360秒 (6分)
- Isp (sl): 246 s (2,410 N·s/kg)
- 直径: 2.95メートル (9.7フィート)
- 長さ:28メートル（92フィート）
- 推進剤: LOX/灯油
- エンジン: RD-108-8D77 x 1
- 総重量: 269.3トン (593,700ポンド) [6]
- 総スパン: 10.303メートル (33.80フィート)
- LEOペイロード: 1,327 kg (2,925 ポンド)
- 離陸時総推力: 385,950 kgf (3.784 MN, 850,870 lbf )
