小火器保護インサート

小火器防護インサート( SAPI ) は、米国軍が使用するセラミック 防弾プレートです。最初に使用されたのは、防弾ベストであるレンジャー ボディ アーマーとインターセプター ボディ アーマーです。現在では、市販の「プレート キャリア」に加え、改良型アウター タクティカル ベストやモジュラー タクティカル ベストにも使用されています。ケブラーインターセプター ベスト自体は、9×19mm パラベラムサブマシン ガン弾までの発射体と破片を阻止するように設計されています。より高速のライフル弾から身を守るには、SAPI プレートが必要です。

2005年5月、米軍は標準の小火器防護インサートプレートを強化型小火器防護インサート（ESAPI）に交換し始めました。^{[1] [2]} ESAPIは、NIJレベルIV規格に準拠した鋼鉄^{[3] [4]}貫通体を使用して、 .30-06スプリングフィールド M2 徹甲弾（AP）からの防御を提供しますが、プレートあたり約600ドルの費用がかかり、SAPIプレートより50％高くなります。^{[2]これらは、} Ceradyne、BAE Systems、およびArmorWorks Enterprisesによって製造されています。 ^[5]新しい改訂版は、Point Blank EnterprisesおよびLeading Technology Compositesによっても製造されています。

2008年、米陸軍はESAPIプレートよりもさらに高速の脅威を阻止するための次世代プレートの要求を出した。^[5] X脅威小火器防護インサートプレートは、スカラーシステムまたはフレキシブルシステム専用で、1ポンド未満の追加重量でより優れたカバー範囲が求められた。^{[6] [7]} XSAPIは実際、重量と装甲プロファイルが厚くなるという代償を払って、わずかに優れた保護を提供した。^[8]

XSAPIは「X脅威」^[9]から身を守るためのもので、別の情報源から推測すると、M993 7.62 NATO装甲貫通タングステンカーバイド弾であると考えられます。^{[10]さらに、2011年5月に}FBIがこのプレートをその目的に使用した記録があります。^[11]

このプレートは、イラクとアフガニスタンにおける AP 弾の脅威を認識して開発されました。12 万個以上のインサートが調達されましたが、阻止するはずだった AP 弾の脅威は現実には起こらず、プレートは保管されました。

インターセプターのボディアーマーの標準プレートは、炭化ホウ素^[12]または炭化ケイ素 セラミックで作られています。^[1] 標準プレートにはNIJの評価が与えられていません。これは、NIJのテストではなく、軍の特定のプロトコルに従ってテストされているためです。軍のテストでは、プレート上にマークされた弾丸による3回の命中に対する生存性が求められています。標準SAPIの場合、口径は最大7.62 NATO M80ボール、銃口速度は最大2,750フィート/秒（840メートル/秒）。ESAPIの場合、.30-06スプリングフィールド M2徹甲弾（AP）（.30-06ブラックチップ徹甲弾）です。この性能は、OTVのソフトアーマー（または軍の保護要件を満たすソフトアーマー）によって裏打ちされている場合にのみ保証されます。セラミックプレートの裏側には、ケブラーよりも最大40%強度の高い素材であるスペクトラ製のシールドが取り付けられており^[1]、プレートや発射体の破片を捕らえて着用者を傷つけないようにします。

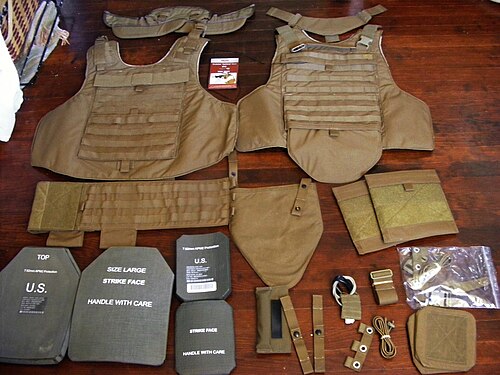

ボディアーマー用のSAPIプレートには、同一の前面プレートと背面プレート、およびより小さな側面プレートがあります。前面プレートと背面プレートには5つのサイズがあります。寸法は次のとおりです。^{[1] [13]}

前面および背面の SAPI プレート:

• エクストラスモール - 1.27 kg (2.8 ポンド) | 184 x 292 mm (7¼ x 11½ インチ)
• 小 - 1.59 kg (3.5 ポンド) | 222 x 298 mm (8¾ x 11¾ インチ)
• 中 - 1.82 kg (4.0 ポンド) | 241 x 318 mm (9½ x 12½ インチ)
• ラージ - 2.09 kg (4.6 ポンド) | 260 x 337 mm (10⅛ x 13¼ インチ)
• 特大 2.40 kg (5.3 ポンド) | 280 x 356 mm (11 x 14 インチ)

ESAPIプレートは同じサイズですが、重量が大きくなります。^[13]

• エクストラスモール - 1.70 kg (3.75 ポンド)
• 小 - 2.08 kg (4.60 ポンド)
• 中型 - 2.50 kg (5.50 ポンド)
• ラージ - 2.85 kg (6.30 ポンド)
• 特大 - 3.25 kg (7.20 ポンド)

サイドSAPI（SSAPI、S-SAPI）胴体サイドプレートは6インチ×8インチサイズのみで、重さは約1kg（2.3ポンド）です。^[13]米陸軍におけるS-SAPIの代替品である強化サイド弾道インサート（ESBI、E-SBI）は、もともと7インチ×8インチサイズのみでしたが、後に小型と中型が追加されました。^[14]米海兵隊が使用するESBIに相当するものは、強化サイド小火器保護インサート（強化S‐SAPI、サイドESAPI）と呼ばれています。^[15]強化S‐SAPIは、S-SAPIと同じ6インチ×8インチサイズのみです。^[14] ESBIまたは強化型S-SAPIプレートは、部隊指揮官の許可があれば、（米陸軍のESBIキャリアアセンブリおよび米海兵隊のOTV用S-SAPIキャリアアセンブリの底部に組み込まれた延長部を展開することにより）X-Small ESAPIプレートに交換することができる。^{[15] [16]}

ESBIプレート:

• 小 - 0.75 kg (1.65 ポンド) | 152 x 152 mm (6 x 6 インチ)
• 中型 - 1 kg (2.19 ポンド) | 152 x 203 mm (6 x 8 インチ) ^[17]
• ラージ - 1.15 kg (2.53 ポンド) | 178 x 203 mm (7 x 8 インチ)

効果のメカニズムは、セラミックプレートを局所的に粉砕し、弾丸の材質を硬質セラミックで鈍らせることで、発射体の運動エネルギーを吸収して消散させることにあります。その後、Spectra の裏地が衝撃のエネルギーをより広い範囲に拡散して破片を止め、着用者が致命傷を受ける可能性を減らします。同じ原理が、一部の軍用機の装甲コックピットに使用されているセラミックタイルや、現代の装甲兵員輸送車に使用されている破片防止ライナーにも使用されています。

個人防具システムを使用することで弾丸の体内への貫通を防ぐことで、着用者が重傷や死亡を被らないことが保証されるというのは誤った仮定です。鈍的外傷は内臓に致命的な損傷を引き起こす可能性があります。^[18]
