防弾プレート

防弾プレートは装甲プレートとも呼ばれ、キャリアまたは防弾チョッキに挿入される保護装甲プレートで、単独でも、他の装甲と組み合わせても使用できます。「ハード装甲」は通常、防弾プレートを使用する装甲を指します。

これはより高度な脅威を撃退するために使用され、アップリケ装甲の一種とみなされる。通常は前面と背面に挿入されるが、側面に挿入されることもある。肩、^[1]、膝、喉など他の部位用のプレートもある。^[2]

防弾プレートには様々なサイズと形状のものがあります。^[3]業界では、装甲プレートの形状は、打撃面を材料からどのように切り取るかに関連して、カットと呼ばれることがよくあります。最も一般的なものは次のとおりです。

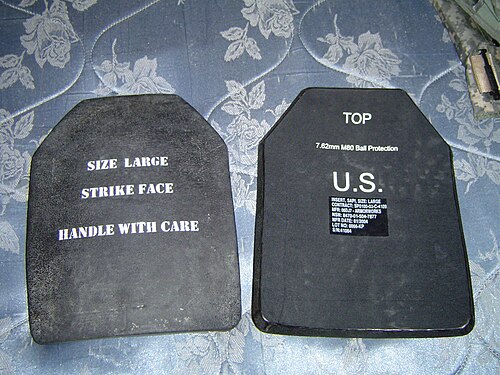

• SAPI カットは、上部の 2 つの角に 2 つの傾斜した切り込みがある長方形で、名前はSAPI装甲板に由来しています。類似していますが、切り込みが大きいのがシューターズ カットです。
• スイマーズ カットは、長方形の上に伸びた台形に似ています。SEALs やその他の海上部隊で使用されます。
• 長方形/正方形、角が丸い長方形の装甲板。現代の工具の出現により、やや時代遅れになっています。

胴体の大部分を覆うエルゴノミックカットや、スクエアカットとほぼ同じ理由であまり好まれなくなったレンジャーカットなど、他のカットも存在しますが、あまり使用されていません。

露出装甲板のサイズは通常250 mm × 300 mm（10インチ × 12インチ）、280 mm × 360 mm（11インチ × 14インチ）などですが、SAPI装甲板は若干異なります。^[4]さらに、装甲板は使用者の快適性と人間工学を考慮して湾曲している場合があります。

ほとんどの防弾プレートは、複数の材料を組み合わせて作られています。次のカテゴリは、さまざまなプレート パッケージで使用される主な材料を示しています。

セラミック装甲板は、通常、炭化ホウ素、炭化ケイ素、または他の類似の材料で構成されており、軍事用途では一般的です。セラミック装甲の利点は、金属よりも軽いだけでなく、はるかに硬いため、タングステンコア貫通体を変形させ、高速の弾丸に耐えることができることです。

セラミック素材は発射体を粉々に砕き、発射体の貫通力を低下させることで撃退します。鋼鉄やチタンなどの金属製のプレートと比較すると、セラミックプレートはやや脆いため、多撃耐性が劣ります。そのため、密集して命中する発射体に対しては脆弱で、プレート上に応力集中が生じ、標的のプレート部分が粉砕されます。 ^[5]ただし、Ceradyneが実証した IM/PACT 技術のように、ステンレス鋼の亀裂防止装置を使用するものや、^[6]ロシア軍が配備している最新の GRANIT GOST 6A 装甲プレートのチタン製アレスターなどの回避策があります。^[7]また、セラミックプレートは過度に乱暴に取り扱うと性能が低下したり、完全に役に立たなくなったりする可能性がありますが、^[8]乱暴な取り扱いに対する正確な許容範囲はさまざまです。オスプレイの防弾チョッキに支給されたセラミックプレートに関する英国軍の指示では、ひび割れやその他の損傷のあるプレートは廃棄して交換するよう要求し、気泡や小さな傷は性能に影響を与えないことを強調していた。^[9]

ほとんどの金属製防弾板は主に鋼鉄かチタンでできているが、アルミニウムや様々な合金も存在する。鋼鉄板は変形が少ないものの、ほとんど曲がらずエネルギーもほとんど捕らえられないため、衝撃によって生じる衝撃は大きい可能性がある。鋼鉄板は発射体を粉砕し、危険な破片を板の平面全体に飛ばす可能性がある。^[10]さらに、金属製の装甲は弾丸を逸らす可能性があり、弾丸が手足、味方、傍観者、または財産に当たる可能性がある。毎秒3100フィートを超える弾丸は、NIJレベルIIIで販売されている市販の装甲鋼板を貫通することが知られており、最も有名なのは5.56×45mm M193弾である。^[11]また、最も一般的な材料であるAR500鋼、または耐摩耗性/ブリネル硬度500鋼は、実際には装甲用に作られたものではないため、硬度に大きなばらつきが生じる可能性があります。リーコスチールによると、「弾薬標的の表面にはよく要求されますが、AR500鋼板は弾道使用には認定されていません」とのことです。^[12]

超高分子量ポリエチレン（UHMWPE）の多層シート/プレートは、軽量でありながら金属プレートと同等かそれ以上の防弾性能を追加で提供できる。ただし、外傷軽減効果は少なく、起こりそうにないが起こりうる破損のリスクがあるという代償がある。UHMWPEは製造時に糸に混ぜることができ、強度、柔軟性、重量で現代のアラミド繊維に匹敵する織物に織り込むことができ、現在ではベストによく使われる素材となっている。^[13]しかし、UHMWPEには弱点があり、最も顕著なのは、融点が低い（130℃（266℉））熱可塑性物質であるため、耐熱性と耐炎性が大幅に劣ることである。UHMWPEは、100℃（212℉）を超える温度に長時間さらすべきではない。また、これらの複合材料は、射撃時に剥離によりすぐに膨らむ傾向がある。

将来の防弾板や防弾布の潜在的な材料として、カーボンナノチューブとナノ複合材料は、他の材料よりも優れた強度対重量比を提供します。弾道学に適用されるこれらの材料の詳細については、弾道学の防弾ベストナノ材料のセクションを参照してください。現在、市販製品にはナノ材料で作られた板があります。^{[引用が必要]}
