| タイプ166 | |
|---|---|
| |

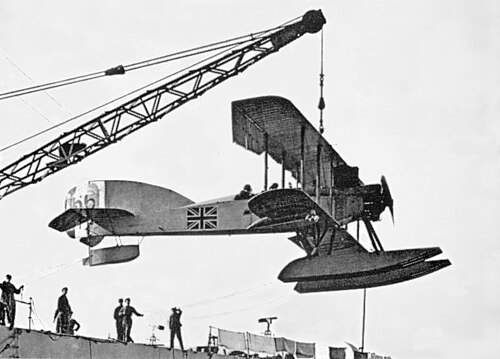

| 1916 年、HMS アーク ロイヤルに搭載されたショート アドミラルティ タイプ 166。 | |
| 役割 | 雷撃機および偵察水上機 |
| 国籍 |  イギリス
|
| メーカー | ショートブラザーズ |
| 初飛行 | 1916 |
| プライマリユーザー | イギリス海軍航空隊 |
| 建造数 | 26 |
ショートタイプ 166 は、ショート ブラザーズが設計した、 1910 年代のイギリスの2 人乗りの偵察、爆撃、魚雷搭載可能な折りたたみ式 水上飛行機です。
発達
ショート タイプ 166 は、アークロイヤルから雷撃機として運用される「折りたたみ式」航空機として設計された。ショート社内ではタイプ Aとして知られていた 6 機の航空機は、もともと第一次世界大戦の勃発前に発注され、海軍省のシリアル番号 161 から 166 が割り当てられた。 [1]当時の慣例に従い、このタイプはバッチ内の最後の航空機の海軍シリアル番号にちなんで、アドミラルティ タイプ 166 と命名された。この航空機は、ショート S.90 と呼ばれることもある (S.90 は最初の航空機の製造元のシリアル番号、海軍シリアル 161 であった)。
166型は、以前の短136型に似ていますが、わずかに大きく、当初から魚雷運搬船として設計されましたが、その役割で使用されることはありませんでした。[1]
デザイン
タイプ166 は、2 ベイ複葉機で、木製のポンツーン フロートを 2 つ備え、尾部のフロートに水舵が取り付けられ、さらに各下翼の翼端近くに安定フロートが取り付けられていました。機首に 200 馬力 (149 kW) のサルムソン エンジンを搭載していました。
20機の追加注文は、ヨーヴィル工場でウェストランド航空機によって組み立てられました。 [2]ウェストランドで製造された航空機には魚雷の装備はありませんでしたが、112ポンド爆弾を3発搭載でき、無線機器を搭載することができました。また、後部のコックピットには観測員が操作するルイス銃もありました。[1]
オペレーター
.svg/500px-Flag_of_Greece_(1822-1978).svg.png){kind=small}
仕様
ウェストランドの歴史[2]、バーンズ＆ジェームズ[3]のデータ
一般的な特徴
- 乗員: 2名
- 長さ: 40 フィート 7 インチ (12.38 メートル)
- 翼幅: 57 フィート 3 インチ (17.45 メートル)
- 高さ: 14フィート1インチ (4.29 m) [4]
- 翼面積: 575平方フィート (53.4 m 2 )
- 自重: 3,500 ポンド (1,588 kg)
- 総重量: 4,580 ポンド (2,077 kg)
- 動力源:サルムソン 2M7 14気筒2列水冷ラジアルピストンエンジン 1基、199.9馬力 (149.1kW )
パフォーマンス
- 最高速度: 65 mph (105 km/h、56 kn)
- 耐久時間: 4時間
参照
関連リスト
参考文献
注記
- ^ abc Barnes & James、p.101。
- ^ ab ウェストランドの歴史 – 短編 166
- ^ バーンズ＆ジェームズ、p.106
- ^ ブルース1957年、482ページ。
文献
- バーンズ、 CH ; ジェームズ、DN (1989)。1900年以降のショート航空機。ロンドン：パトナム。p.560。ISBN 0-85177-819-4。
- ブルース、JM（1957年）。『イギリスの飛行機1914-18』ロンドン：パトナム。
- テイラー、マイケル JH (1989)。ジェーン航空百科事典。ロンドン: スタジオエディションズ。
- フライト・インターナショナル 1956
