リムとは、銃器のカートリッジの底部の周りに機械加工、鋳造、成型、打ち抜き、またはプレスされた外部フランジです。したがって、リム付きカートリッジは「フランジ付き」カートリッジと呼ばれることもあります。一部のカートリッジは「リムレス カートリッジ」として知られていますが、ほとんどすべてのカートリッジにはエキストラクターまたはヘッドスペース リムが備わっています。リムは、エキストラクターがかみ合うリップを提供したり、カートリッジのヘッドスペースを確保したりするなど、さまざまな目的に使用できます。
種類

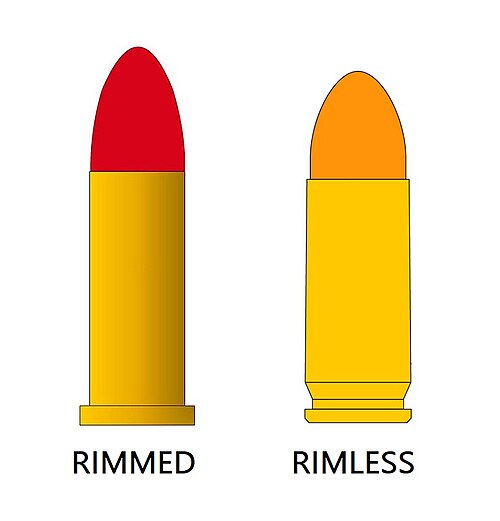

現代の弾薬には、さまざまなタイプの銃のリムが使用されています。主なタイプは、リムド、リムレス、セミリムド、リベート、ベルトに分類されます。これらは、ケースのベースに対するリムのサイズを表します。
縁取り
リムド カートリッジはフランジカートリッジとも呼ばれ、最も古いタイプのカートリッジで、リムの直径がカートリッジのベースよりもかなり大きい。リムド カートリッジは、リムを使用して (通常は直線の側面を持つ) カートリッジを銃器のチャンバー内に保持し、リムはカートリッジをチャンバー内の適切な深さに保持する役割を果たします。この機能は「ヘッドスペーシング」と呼ばれます。リムド カートリッジはリム上でヘッドスペーシングを行うため、ケースの長さはリムレス カートリッジよりも重要ではありません。ショットガン シェルなどの直線壁を持つリムド カートリッジでは、同じカートリッジの様々な長さを銃器に装填できますが、弾丸がチャンバーの長さを超えて銃身のライフリング内に突き出た場合、ライフリングは抽出を容易にするための溝付きチャンバーとして機能することがあります。

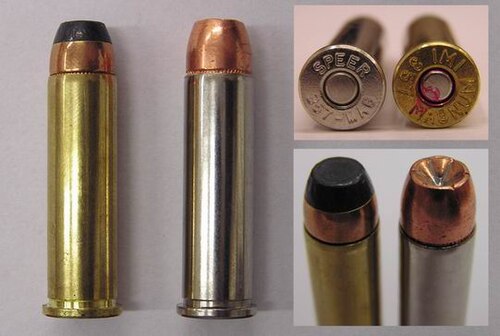

これにより、同様のリム付きカートリッジを装填する銃器の一部では、より短いカートリッジを安全に装填して発射することができます。たとえば、.357 マグナムリボルバーで.38 スペシャルカートリッジを使用するなどです。これは、命名法にかかわらず、同じ直径であるためです。リム付きカートリッジは、リムがカートリッジを所定の位置に保持するのに役立つ、 リボルバーやブレイク アクション銃器などの特定のアクションに適しています。
リムド薬莢は、一般にボックスマガジンから給弾する銃器ではそれほどうまく機能しない。これは、ボルトが弾丸をマガジンから引き抜く際に弾丸が下にある薬莢のリムに引っかからないように、各薬莢のリムが下の弾丸より先に装填されるようにマガジンを慎重に装填する必要があるためである。しかし、リムド薬莢を発射するボックスマガジン銃器は広く使用されてきた。英国で使用された有名なリー・エンフィールド小銃や、インターラプターを使用して引っ掛かりを防いだロシアのモシン・ナガン小銃は、どちらも第一次世界大戦前から第二次世界大戦後まで使用された。半自動拳銃もリムド薬莢を使用しており、例えば、.357マグナムまたは.44マグナムのLARグリズリーやデザートイーグルなどである。そしてもちろん、.22ロングライフルは半自動で非常に人気がある。
リムドカートリッジは、2段階の引き出し-押し込み給弾操作を使用するベルト給弾式機関銃、特にマキシム機関銃、ヴィッカース機関銃、M1919 ブラウニング機関銃、M2HB 機関銃で機能します。特別に設計されたベルトリンクを使用すれば、リムドカートリッジでもプッシュスルーリンクは可能ですが、リムレス弾薬でプッシュスルーリンクを使用する場合ほど信頼性はありません。
リムファイア弾は、センターファイア弾で一般的に使用される中央に取り付けられたプライマーの代わりに、弾丸を点火するためのプライマー化合物を封じ込めるためにリムを使用します。[1]
メートル法の薬莢指定システムでは、指定の末尾に大文字の「R」が付けられている場合は、縁付き薬莢であることを示します。たとえば、「 7.62×54mmR 」は縁付き薬莢であり、「 7.62×51mm」は縁なし薬莢です。帝国単位または慣習単位の指定では、通常は縁なし薬莢の縁付きバージョンを指す場合を除き、通常は縁付き薬莢と縁なし薬莢を区別しません。たとえば、 M1917 サービス リボルバーで使用することを目的とした、 .45 ACP (「オートマチック コルト ピストル」または「.45 オート」)の特別な縁付きバージョンである.45 オート リムです。
リムドハンドガン弾の例としては、 .38スペシャル、.357マグナム、.44スペシャル、.44マグナム、.45スコフィールド、.45コルトなどがある。リムドライフル弾の例としては、 .22ホーネット、.30-30ウィンチェスター、7.62×54mmR、.303ブリティッシュ、8×50mmRルベル、.45-70ガバメントなどがある。[2]
縁なし
1867年にはジョセフ・ウィットワースが「突出したフランジのない堅い金属製の背面を持つ弾丸で、前述のリング溝がその代わりとなる」特許を取得していた。[3]ベセル・バートン、エドゥアルド・ルービンらによってリムレス弾薬用に設計されたライフルもあったが、1888年のパトローネ88で初めて採用された。
「リムレス」ケースのリムは、ケースの底部とほぼ同じ直径、またはまったく同じ直径です。リムと薬莢本体の間に形成されるくぼみはエキストラクター溝と呼ばれ、発射後に薬莢をエキストラクターで掴むことができます。薬莢の縁から突出するリムがないため、薬莢は、まっすぐな壁の薬莢の場合は薬莢口に、ボトルネックの薬莢の場合は薬莢の肩にヘッドスペースを置く必要があります (ただし、ボトルネックの薬莢は薬莢口にヘッドスペースを置くことができますが、薬莢によって異なります)。エキストラクター溝は抽出のためだけに使用されます。突出するリムがないため、リムレス薬莢は、ボックスマガジン、ドラムマガジン、ベルトから非常にスムーズに給弾されます。リムレス薬莢は中折れ式やリボルバー式には適していないが、中折れ式の銃器では、スプリング式のエキストラクター/イジェクターや、リボルバーでは半月型または満月型のクリップ（例えば、.45 ACPのコルトやスミス＆ウェッソンのM1917リボルバー）などの適切な改造を施すことで使用可能である。[4]
直線壁のリムレス カートリッジは、薬莢口からヘッドスペースが離れるように設計されているため、弾薬装填者や製造業者は、薬莢に挟み込まれた、または「クリンプ」されたリングである重いクリンプを使用できません。クリンプは、発射されるまで弾丸を所定の位置にしっかりと固定するように設計されています。クリンプは薬莢の全長に影響するため、薬莢口からヘッドスペースが離れる薬莢には使用できません。これは、複数の弾丸を同時に装填するマグナム リボルバーやライフルでは問題になることがあります。連続した弾丸を発射したときの反動で、残りの薬莢の弾丸が緩み、弾丸の着座深度が変わって精度に重大な影響を与える可能性があるからです。また、リボルバーの場合は、弾丸がシリンダーの前面から十分に突き出てシリンダーの回転を妨げ、銃がそれ以上の弾丸を発射できなくなる可能性があります。明らかな理由により、これはブレイクアクション式の 単発銃器では問題になりませんが、ライフル銃身が 1 つ以上ある二連式ライフル、二連式散弾銃、またはコンビネーション ガンでは、精度の問題 (詰まりの問題ではない) を引き起こす可能性があります。「ドリリング」や「ヴィアリング」などの一部のコンビネーション ガンは、散弾銃の銃身がなく、3 つまたは 4 つのライフル銃身で作られています。

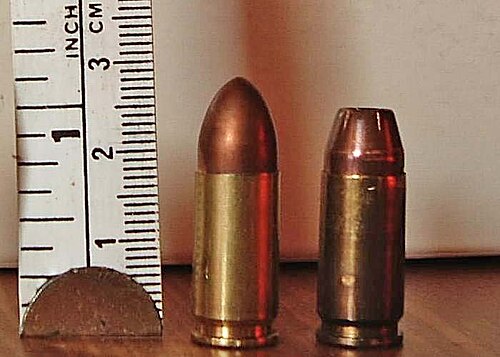

リムレス拳銃弾の例としては、.380 ACP、9mmパラベラム、.357 SIG、.38スーパー、.40 S&W、10mmオート、.45 GAP、.45 ACP、.50 AE、.50 GIなどがある。リムレスライフル弾の例としては、 .223レミントン、6.5×52mmカルカノ、6.5×54mmマンリッヒャー・シェーナウアー、6.5×55mmスウェーデン、.308ウィンチェスター、.30-06スプリングフィールド、7.65×53mm、7.92×57mmモーゼルなどがある。[4]
セミリム
セミリムド薬莢では、リムが薬莢の底からわずかに突き出ているが、リムド薬莢ほどではない。小さなリムはボックスマガジンからの給弾の干渉を最小限に抑えながら、ヘッドスペースを確保するのに十分な表面を提供する。セミリムド薬莢は他のタイプよりも一般的ではない。[4]
.38スーパーは、古い.38ACPケースの高圧装填であるが、リムレスケースよりも精度が低いことで有名であり、そのため、ほとんどの現代の.38スーパーハンドガンは、リムレスケースのように、薬莢がケースの口からヘッドスペースを空けるようにチャンバーが設計されている。チャンバーが浅くカットされ、薬莢が口からヘッドスペースを空ける場合、リムは抽出のためだけに使用され、標準的なチャンバーでは、リムはヘッドスペースと抽出の両方に使用される。[5]
セミリムドハンドガン弾の例としては、 .25 ACP、.32 ACP、8×22mmナンブ、.38 ACP、.38スーパー、9mmブラウニングロングなどがある。セミリムドライフル弾の例としては、 .220スイフト、.280ロス、6.5×50mmアリサカ、.308マーリンエクスプレス、.338マーリンエクスプレス、.444マーリンなどがある。[4]
割引
リベート薬莢は薬莢の底部よりもかなり小さいリムの直径を持ち、抽出のためだけに使われる。機能的にはリムレス薬莢と同じであるが、リベートリムにより、銃器の装填と抽出機構のほとんどを変更する必要がなく、通常よりも大きな薬莢を発射できるように銃を簡単に改造することができる。[4]リベートリム薬莢のもう1つの利点は、主に直壁の例で、同じ口径の薬莢であれば事実上あらゆる長さの薬莢を使用できることである。
リベットリム弾の一例として、デザートイーグルピストルによく使われる.50 アクションエクスプレス弾が挙げられる。生産を簡素化し、所有コストを下げるため、.50 AE はリベットリムで設計され、デザートイーグルピストルで最も一般的な口径である.44 マグナム弾のリムの直径に一致した。同じリム寸法を使用することで、デザートイーグルは銃身と弾倉を交換するだけで .44 マグナム弾から .50 アクションエクスプレス弾に転換できる。ジェリコ 941コンバーチブルピストルやウージーサブマシンガン、カービン銃で使われた短命の.41 アクションエクスプレス弾( 9×19mm パラベラム弾と同じリム直径)などの他のコンバーチブル弾は、同じ弾倉で機能するため、異なる口径にするには銃身を交換するだけで済む。[6] [7]
.440 コルボンは、 .44マグナムと同じ直径のリベット リムを持つ別の薬莢です。FN 5.7×28mm ( FN Five-seveN半自動拳銃およびFN P90個人防衛用武器で使用) は、わずかにリベット リムを持つよく知られた薬莢ですが、互換性があることが知られている他の薬莢がないため、この薬莢が選択された理由は明らかではありません。
最近（2000年代初頭）のウィンチェスター ショート マグナム、ウィンチェスター スーパー ショート マグナム、レミントン ウルトラ マグナム、レミントン ショート アクション ウルトラ マグナムシリーズのライフル弾も、リムがリベット加工されている。これらのケースはすべて、既存のマグナムライフルの .532 インチのボルト面に合わせて、リムを .543 インチから縮小した.404 ジェフリーをベースとしている。[8] [7]
リベットリムを使用した散弾銃の薬莢として知られているのは、ローパー連発散弾銃[9]と、 RAS-12半自動散弾銃用に特別に作られた12ゲージRAS12のみです[10] 。
.50ベオウルフライフル弾はリベットリム設計を採用している。この弾丸は特殊なAR-15アッパーレシーバーで使用され、リムは7.62×39mmのリムのサイズと一致しているため、これらの部品を特注アッパーレシーバーで使用できる。[8]
その他のリベートライフル弾には、.450 ブッシュマスター、.458 SOCOM、.500 ジェフリー、および.375 SWISS Pがあります。
20 mm ベッカーから派生した自動砲では、別の理由でリベート カートリッジが使用されています。このうち最もよく知られているのは、エリコンファミリーのものです。これらの「先進プライマー点火」(API) ブローバック兵器は、薬莢を収容するのに必要な長さよりも長い、直線状の薬室を備えています。ボルトの面は薬莢と同じ直径で、薬室に続いています。つまり、抽出爪も薬室に収まる必要があり、そのため薬莢の縁がリベートされています。
珍しいリベットリムの自動砲弾の例としては、T168 自動砲のプロトタイプである 3%1×120mmRB T268 が挙げられます。これは、弾丸を逆方向に装填するように設計されていました。伸縮式の例としては、リヒター R-23 自動砲で使用された 23×260mm 弾があり、これも同様に作動しました。
ベルト付き

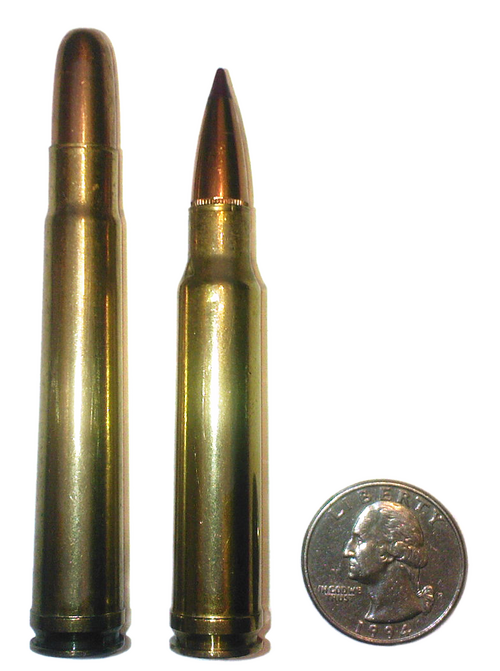

ベルト付き薬莢（ベルテッド マグナムとも呼ばれる）の「ベルト」の本来の目的は、ヘッドスペースを確保することであった。ベルトには、リムレス薬莢の薬莢ヘッドに切り込まれているのと同様に、エキストラクターの溝が切られている。ベルトは、本質的にはリムレス薬莢のリムの役割を果たす。この設計は、1910 年頃にイギリスで.400/375 ベルテッド ナイトロ エクスプレス（別名 .375/.400 ホランド & ホランド、.375 ベロペックス）に始まった。ベルトを追加したことで、明確なショルダーが比較的欠けていたにもかかわらず、薬莢のヘッドスペースが適切に確保された。明確なショルダーが欠けていた理由は、これらの古いイギリスの薬莢が、現代の無煙火薬ではなく、コルダイト装薬の発射を目的としていたためである。コルダイトはスパゲッティのような棒として押し出されたため、薬莢は、コルダイト推進薬棒を収容するためにかなり円筒形にする必要があった。ベルトは、1912年のベルト付き.375ホランド&ホランド・マグナムのような.375ヴェロペックスから派生した他の薬莢にも引き継がれ、場合によってはボルトアクションライフルで薬莢が機能するようにするため(オリジナルの.375 H&Hマグナムは二連式ライフルで使用するための縁付きの薬莢だった)、または高圧のマグナム薬莢が誤って同様の薬室サイズの銃に装填されるのを防ぐためであった。[11]
ベルト式拳銃用弾薬の例としては、.40 BSA オートピストルや .40 G&A マグナムなどがあります。ベルト式ライフル/機関銃用弾薬の例としては、 .224 ウェザビー マグナム、.300 ウィンチェスター マグナム、.375 H&H マグナム、.450 マーリン、.458 ロット、13×64mmB、.55 ボーイズなどがあります。
アメリカでは、20世紀後半にベルトは「マグナム」と同義語になった。最近では、アメリカで導入された新しい「マグナム」弾は、リムレスか、ベルト付き薬莢に使用されているのと同じ.512インチのボルト面にフィットする.404ジェフリーをベースにしたリベートリムを使用している。 [12]
