リレーレンズ

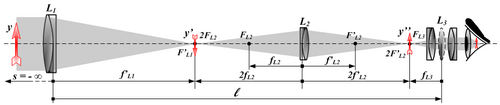

リレーレンズアセンブリの断面図 - システム 1

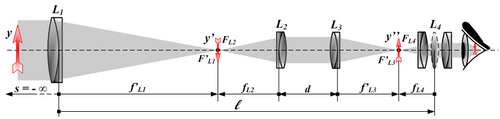

リレーレンズアセンブリの断面図 - システム 2

天体望遠鏡用正立光学系（正立接眼レンズ）

光学において、リレーレンズは、対物レンズから像を受け取って接眼レンズに中継するレンズまたはレンズ群である。リレーレンズは、屈折望遠鏡、内視鏡、潜望鏡などで光路を光学的に操作し、光学系全体の長さを延長し、通常は像を反転させる目的で用いられる。リレーレンズは、1 枚以上の従来型レンズまたはアクロマートダブレット、または長い円筒形の屈折率分布型レンズ(GRIN レンズ) で構成されている場合がある。

リレーレンズは、中間焦点面を生成することによって機能します。たとえば、一眼レフカメラのズームレンズは、通常、イメージセンサーまたは写真フィルムが配置されるイメージ面を生成します。焦点距離 fの別のレンズをそのイメージ面から 2 f の距離に配置し、イメージセンサーをそのレンズから 2 f先に配置すると、そのレンズは最初の画像を 1:1 の倍率で 2 番目の画像にリレーします (レンズから物体までの距離がである場合、レンズからの画像距離はと計算されることを示す薄レンズの公式を参照)。理想的には、この 2 番目の画像は最初の画像の鏡像であるため、そこにイメージセンサーを配置して、鏡像の最初の画像を記録できます。より長い距離が必要な場合は、これを繰り返すことができます。実際には、レンズはアクロマートダブレットになります。 $s=2f$ $s'=2f$

デュアル焦点面設計の現代の光学望遠鏡や望遠鏡の照準器では、通常、対物像はリレーレンズに到達した時点ですでに反転しているため、接眼レンズに渡される前に再び正立像に反転させる(つまり、像を「正立させる」) 必要があり、観察者は実際に正立した対象を見ることになります。リレーレンズグループは、この再反転を行う光学部品であるため、総称してエレクターレンズと呼ばれることもあります。

また、内視鏡の用途では、チューブの直径が小さいことが望ましいため、チューブの大部分はガラスで満たされ、表面に電力を供給するために薄い空気の隙間があります。屈折率が高いほど、特定の開口数での周辺光線角度が小さくなるため、これにより、特定の直径に対してリレーのNAを高くすることができます。これらはホプキンスロッドレンズとして知られています。

カール・ストルツ社はホプキンスリレーレンズの特許を取得し、1965年にそのようなレンズを搭載した内視鏡を発売した。^[1]^{: 3275}

参照

参考文献

^ Lautemann, Kerstin; Leonhard, Martin; Stern, Regina; Heda, Jennifer (2014)。「第264章：関節鏡検査とスポーツ医学のための器具」。ミネソタ州ドラル。Karlsson, J. (編)。スポーツ傷害：予防、診断、治療、リハビリテーション（第2版）。ベルリン：Springer Berlin。pp. 3273–3291。ISBN 978-3-642-36568-3。
